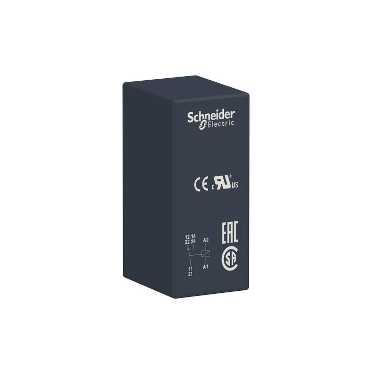

RSB1A160B7

Ana Ürün serisi Zelio Relay   seri adı Arayüz rölesi   ürün ya da bileşen tipi Takılabilir röle   cihaz kısa adı RSB   kontak tipi ve düzenleme 1 K/A   kontak işlemi Standart   kontrol devresi gerilimi 24 V AC   [Ithe] klasik muhafazalı termik akım 16 A -de -40...40 °C   durum LED'i Olmadan   kontrol tipi Buton olmadan   bölünemez miktar başına satış 10

Tamamlayıcı pim biçimi Düz (PCB tipi)   ortalama direnç 368 Ohm (AC) -de 20 °C +/- 10 %   [Ue] nominal çalışma voltajı 19.2...36 V, 50/60 Hz AC   [Ui] nominal yalıtım voltajı 400 Vuyumluluk standardı EN/IEC 60947   [Uimp] nominal darbe dayanım voltajı 3,6 kVuyumluluk standardı IEC 61000-4-5   kontak malzemesi Gümüş alaşım (AgNi)   [Ie] nominal çalışma akımı 16 A, NA (AC-1/DC-1)uyumluluk standardı IEC 8 A, NK (AC-1/DC-1)uyumluluk standardı IEC   minimum anahtarlama akımı 100 mA   maksimum anahtarlama gerilimi 250 V DCuyumluluk standardı IEC   anahtarlama gerilimi 5 V   maksimum anahtarlama kapasitesi 4000 VA/448 W   yük akımı 16 A -de 250 V AC 16 A -de 28 V DC   minimum anahtarlama kapasitesi 500 mW -de 100 mA / 5 V   çalışma hızı <= 600 döngü/saat düşük yük <= 18000 döngü/saat yüksüz   mekanik dayanıklılık 10000000 cycles   elektrik dayanıklılığı 100000 cycles (16 A -de 250 V, AC-1) NA 100000 cycles (8 A -de 250 V, AC-1) NK   çalışma süresi 20 ms operating 10 ms sıfırlama   işaret CE   W cinsinden ortalama tüketim 0.75 VA AC   düşme gerilimi eşiği >= 0,15 Uc AC   güvenlik güvenilirlik verisi B10d = 100000   koruma kategorisi RT I   çalışma konumu Herhangi bir konum   ürün ağırlığı 0.014 kg

Ortam dielektrik gücü 1000 V AC kontaklar arasında 2500 V AC kutuplar arasında 5000 V AC bobin ve kontak arasında   standartlar EN/IEC 61810-1 UL 508 CSA C22.2 No 14   ürün sertifikaları CSA UL EAC   depolama için ortam hava sıcaklığı -40...85 °C   titreşim direnci +/- 1 mm[Alan](f =[Alan]10...55 Hz)uyumluluk standardı EN/IEC 60068-2-6   IP koruma derecesi IP40uyumluluk standardı EN/IEC 60529   darbe dayanımı 10 gn için11 ms çalışmıyoruyumluluk standardı EN/IEC 60068-2-27 5 gn için11 ms çalışma sırasındauyumluluk standardı EN/IEC 60068-2-27   çalışma için ortam hava sıcaklığı -40...70 °C (AC)

Dimensions

Wiring Diagram

(1)Before wiring please refer to the Instruction sheet
