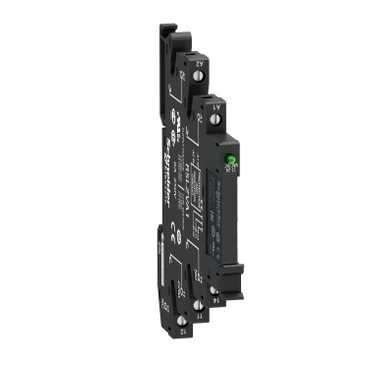

RSL1PVJU

Ana Ürün serisi Zelio Relay   seri adı Arayüz rölesi   ürün ya da bileşen tipi Takılabilir röle   cihaz kısa adı RSL   kontak tipi ve düzenleme 1 K/A   kontak işlemi Standart   kontrol devresi gerilimi 12 V DC   [Ithe] klasik muhafazalı termik akım 6 A -de -40...55 °C   durum LED'i Ile   pim biçimi Düz (PCB tipi)   bölünemez miktar başına satış 10

Tamamlayıcı sabitleme modu Plastik sıkıştırma yayı   ortalama direnç 848 Ohm (DC) -de 23 °C +/- 10 %   [Ui] nominal yalıtım voltajı 250 Vuyumluluk standardı EN/IEC 277 Vuyumluluk standardı cUL   [Uimp] nominal darbe dayanım voltajı 6 kVuyumluluk standardı IEC   kontak malzemesi Gümüş alaşım (AgSnO2)   [Ie] nominal çalışma akımı 6 A 1 K/A (AC-1/DC-1)uyumluluk standardı IEC/UL   minimum anahtarlama akımı 100 mA   maksimum anahtarlama gerilimi 277 V   anahtarlama gerilimi 12 V   maksimum anahtarlama kapasitesi 1500 VA 150 W   minimum anahtarlama kapasitesi 120 mW   çalışma hızı <= 72000 döngü/saat yüksüz <= 360 döngü/saat düşük yük   mekanik dayanıklılık <= 10000000 cycles   elektrik dayanıklılığı 60000 devir için dirençli yük (6 A -de 250 V, AC-1)   çalışma süresi 5 ms 12 ms sıfırlama   işaret CE   koruma kategorisi RT III   çalışma konumu Herhangi bir konum   yükseklik 78.6 mm   genişlik 6.2 mm   derinlik 95 mm   terminallerin açıklaması ISO n°1 (11-12-14)OC (A1-A2)CO   ürün ağırlığı 0.029 kg   yük akımı 6 A -de 250 V AC için 0,5 mm montaj mesafesi   W cinsinden ortalama tüketim 0,17 W DC   düşme gerilimi eşiği >= 0,05 Uc   kontak terminali düzenlemesi Ayrı   bağlantılar - terminaller Vida konnektörleri (1 x 0,2...1 x 2,5 mm² / AWG 24...AWG 14) esnek kablo kablo uçlu Vida konnektörleri (1 x 0,2...1 x 2,5 mm² / AWG 24...AWG 14) katı kablo kablo uçsuz   sıkma torku <= 0,5 N.m (M2.5)   güvenlik güvenilirlik verisi B10d = 60000

Ortam giriş gerilimi 12 V AC/DC (giris gerilimi limiti: 11,4...14,4 V)   dielektrik gücü 1000 V AC (kontaklar arasında) 4000 V AC (bobin ve kontak arasında)   standartlar EN/IEC 61810-1 UL 508 CSA C22.2 No 14   ürün sertifikaları CSA GOST UL   depolama için ortam hava sıcaklığı -40...85 °C   titreşim direnci 5 gn +/- 1 mm[Alan](f =[Alan]10...150 Hz) çalışan 10 döngüuyumluluk standardı EN/IEC 60068-2-6 10 gn +/- 1 mm[Alan](f =[Alan]10...150 Hz) çalışmayan 10 döngüuyumluluk standardı EN/IEC 60068-2-6   IP koruma derecesi IP40uyumluluk standardı EN/IEC 60529   darbe dayanımı 5 gn için11 ms çalışmıyoruyumluluk standardı EN/IEC 60068-2-27 10 gn için11 ms çalışma sırasındauyumluluk standardı EN/IEC 60068-2-27   çalışma için ortam hava sıcaklığı -40...55 °C

Sürdürülebilirlik Teklifi Sürdürülebilir teklif durumu Green Premium ürünü değil   RoHS Uyumlu - den beri 1417 - Schneider Electric uygunluk beyanı   REACh Referans eşiğin üzerinde SVHC içerir - daha fazla bilgi için CaP'ye gidin   Ürünün çevresel profili Mevcut

Dimensions
