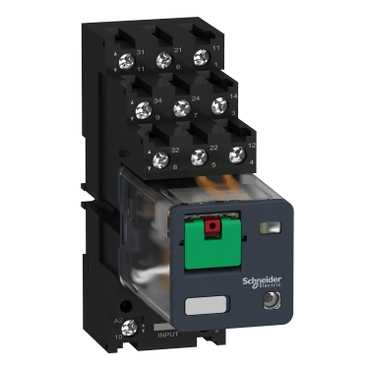

RUZC3M

Ana Ürün serisi Zelio Relay   ürün ya da bileşen tipi Soket   kontak terminali düzenlemesi Karışık   ürün uyumluluğu Takılabilir röle RUM (3 K/A) Plug-in relay RE48A (2 C/O)   pim biçimi Silindir   cihaz kısa adı RUZ   bölünemez miktar başına satış 10

Tamamlayıcı [Ith] klasik açık hava termik akımı 10 A   [Ue] nominal çalışma voltajı < 250 V   sıkma torku <= 1 N.m (M3.5 screw(s))   sabitleme modu Vidayla montaj yeri panel Takılabilir montaj yeri 35 mm simetrik DIN rayı   işaret CE   genişlik 38 mm   ürün ağırlığı 0.054 kg

Ortam bağlantılar - terminaller Konnektör, esnek kablo kablo uçlu 1 x 0,25...1 x 2,5 mm² / AWG 22...AWG 14 Konnektör, esnek kablo kablo uçlu 2 x 0,25...2 x 1 mm² / AWG 22...AWG 17 Konnektör, katı kablo kablo uçsuz 1 x 0,5...1 x 2,5 mm² / AWG 20...AWG 14 Konnektör, katı kablo kablo uçsuz 2 x 0,5...2 x 1,5 mm² / AWG 20...AWG 16   standartlar IEC 61984   ürün sertifikaları CSA UL   depolama için ortam hava sıcaklığı -40...85 °C   çalışma için ortam hava sıcaklığı -40...55 °C   IP koruma derecesi IP20uyumluluk standardı EN/IEC 60529   dielektrik direnci 2500 V

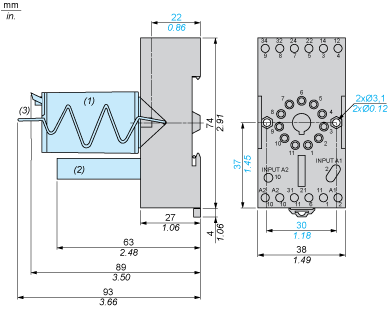

Dimensions

(1)Relays(2)Protection module(3)Maintaining clamp

Wiring Diagram

Symbols shown in blue correspond to Nema marking.

Bus Jumpers Mounting on Sockets with Separate Contacts

Example of RUZS2 bus jumper mounting on sockets (view from below)

(1)2 bus jumpers (polarity A2)(2)2 bus jumpers (polarity A1)
