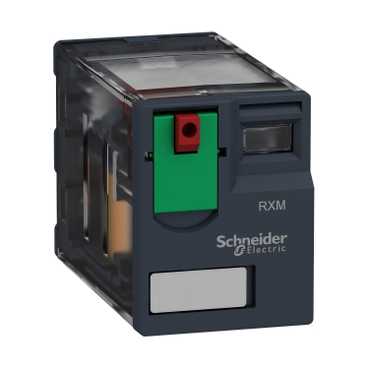

RXM4AB1B7
  • RXM4AB1B7
  • RXM4AB1B7
  • RXM4AB1B7
  • RXM4AB1B7

Ana
Ürün serisi Zelio Relay
seri adı Miniature
ürün ya da bileşen tipi Takılabilir röle
cihaz kısa adı RXM
kontak tipi ve düzenleme 4 K/A
kontrol devresi gerilimi 24 V AC, 50/60 Hz
[Ithe] klasik muhafazalı termik akım 6 A -de -40...55 °C
durum LED'i Olmadan
kontrol tipi Test butonu
kullanım katsayısı 20 %

Tamamlayıcı
pim biçimi Düz
[Ui] nominal yalıtım voltajı 250 Vuyumluluk standardı IEC
300 Vuyumluluk standardı UL
300 Vuyumluluk standardı CSA

[Uimp] nominal darbe dayanım voltajı 2.5 kV için 1,2/50 µs
kontak malzemesi AgNi
[Ie] nominal çalışma akımı 3 A -de 28 V DC (NK) uyumluluk standardı IEC
3 A -de 250 V AC (NK) uyumluluk standardı IEC
6 A -de 28 V DC (NA) uyumluluk standardı IEC
6 A -de 250 V AC (NA) uyumluluk standardı IEC
6 A -de 277 V ACuyumluluk standardı UL
8 A -de 30 V DCuyumluluk standardı UL

maksimum anahtarlama gerilimi 250 Vuyumluluk standardı IEC
yük akımı 6 A -de 250 V AC
6 A -de 28 V DC

maksimum anahtarlama kapasitesi 1500 VA/168 W
minimum anahtarlama kapasitesi 170 mW -de 10 mA, 17 V
çalışma hızı <= 18000 döngü/saat yüksüz
<= 1200 döngü/saat düşük yük

mekanik dayanıklılık 10000000 cycles
elektrik dayanıklılığı 100000 cycles için dirençli yük
VA cinsinden ortalama tüketim 1.2 -de 60 Hz
ortalama tüketim 1.2 VA 60 Hz
düşme gerilimi eşiği >= 0,15 Uc
çalışma süresi 20 ms
sıfırlama süresi 20 ms
ortalama direnç 180 Ohm -de 20 °C +/- 15 %
nominal çalışma gerilimi limitleri 19.2...26.4 V AC
güvenlik güvenilirlik verisi B10d = 100000
koruma kategorisi RT I
çalışma konumu Herhangi bir konum
ürün ağırlığı 0.037 kg

Ortam
dielektrik gücü 1300 V AC kontaklar arasındaile mikro bağlantı kesme yalıtım
2000 V AC bobin ve kontak arasındaile sağlamlaştırılmış yalıtım
2000 V AC kutuplar arasındaile temel yalıtım

ürün sertifikaları CE
CSA
GOST
RoHS
UL
REACH
Lloyd'un

standartlar EN/IEC 61810-1
UL 508
CSA C22.2 No 14

depolama için ortam hava sıcaklığı -40...85 °C
çalışma için ortam hava sıcaklığı -40...55 °C
titreşim direnci 3 gn[Alan](f =[Alan]10...150 Hz), genlik +/- 1 mm (üzerinde çalışan 5 döngü)
5 gn[Alan](f =[Alan]10...150 Hz), genlik +/- 1 mm (üzerinde çalışmayan 5 döngü)

IP koruma derecesi IP40uyumluluk standardı EN/IEC 60529
darbe dayanımı 10 gn çalışma sırasında
30 gn çalışmıyor

kirletme derecesi 2


Dimensions


Pin Side View




Wiring Diagram


Symbols shown in blue correspond to Nema marking.
