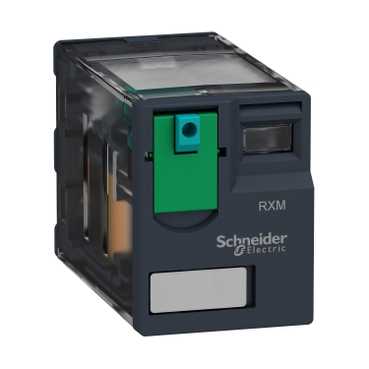

RXM4AB1FD

Ana Ürün serisi Zelio Relay   seri adı Miniature   ürün ya da bileşen tipi Takılabilir röle   cihaz kısa adı RXM   kontak tipi ve düzenleme 4 K/A   kontrol devresi gerilimi 110 V DC   [Ithe] klasik muhafazalı termik akım 6 A -de -40...55 °C   durum LED'i Olmadan   kontrol tipi Test butonu   kullanım katsayısı 20 %

Tamamlayıcı pim biçimi Düz   [Ui] nominal yalıtım voltajı 250 Vuyumluluk standardı IEC 300 Vuyumluluk standardı UL 300 Vuyumluluk standardı CSA   [Uimp] nominal darbe dayanım voltajı 2.5 kV için 1,2/50 µs   kontak malzemesi AgNi   [Ie] nominal çalışma akımı 3 A -de 28 V DC (NK) uyumluluk standardı IEC 3 A -de 250 V AC (NK) uyumluluk standardı IEC 6 A -de 28 V DC (NA) uyumluluk standardı IEC 6 A -de 250 V AC (NA) uyumluluk standardı IEC 6 A -de 277 V ACuyumluluk standardı UL 8 A -de 30 V DCuyumluluk standardı UL   maksimum anahtarlama gerilimi 250 Vuyumluluk standardı IEC   yük akımı 6 A -de 250 V AC 6 A -de 28 V DC   maksimum anahtarlama kapasitesi 1500 VA/168 W   minimum anahtarlama kapasitesi 170 mW -de 10 mA, 17 V   çalışma hızı <= 18000 döngü/saat yüksüz <= 1200 döngü/saat düşük yük   mekanik dayanıklılık 10000000 cycles   elektrik dayanıklılığı 100000 cycles için dirençli yük   W cinsinden ortalama tüketim 0,9 W   düşme gerilimi eşiği >= 0,1 Uc   çalışma süresi 20 ms   sıfırlama süresi 20 ms   ortalama direnç 13440 Ohm -de 20 °C +/- 10 %   nominal çalışma gerilimi limitleri 88...121 V DC   güvenlik güvenilirlik verisi B10d = 100000   koruma kategorisi RT I   çalışma konumu Herhangi bir konum   ürün ağırlığı 0.037 kg

Ortam dielektrik gücü 1300 V AC kontaklar arasındaile mikro bağlantı kesme yalıtım 2000 V AC bobin ve kontak arasındaile sağlamlaştırılmış yalıtım 2000 V AC kutuplar arasındaile temel yalıtım   ürün sertifikaları CE CSA GOST RoHS UL REACH Lloyd'un   standartlar EN/IEC 61810-1 UL 508 CSA C22.2 No 14   depolama için ortam hava sıcaklığı -40...85 °C   çalışma için ortam hava sıcaklığı -40...55 °C   titreşim direnci 3 gn[Alan](f =[Alan]10...150 Hz), genlik +/- 1 mm (üzerinde çalışan 5 döngü) 5 gn[Alan](f =[Alan]10...150 Hz), genlik +/- 1 mm (üzerinde çalışmayan 5 döngü)   IP koruma derecesi IP40uyumluluk standardı EN/IEC 60529   darbe dayanımı 10 gn çalışma sırasında 30 gn çalışmıyor   kirletme derecesi 2

Sürdürülebilirlik Teklifi Sürdürülebilir teklif durumu Green Premium ürünü   RoHS Uyumlu - 0801'den itibaren - Schneider Electric uyumluluk beyanı   REACh Referans eşiğin üzerinde SVHC içermez   Ürünün çevresel profili Mevcut   Ürün kullanım ömrü sonu talimatları Özel geri dönüşüm işlemlerine gerek yoktur

Dimensions

Pin Side View

Wiring Diagram

Symbols shown in blue correspond to Nema marking.
