RXZE2S111M

Ana Ürün serisi Zelio Relay   ürün ya da bileşen tipi Soket   kontak terminali düzenlemesi Ayrı   ürün uyumluluğu Takılabilir röle RXM (3 K/A)   pim biçimi Düz   cihaz kısa adı RXZ   bölünemez miktar başına satış 10

Tamamlayıcı [Ith] klasik açık hava termik akımı 10 A 5 A , veriyolu jumperı ile 5 A , veriyolu jumperı ile   [Ue] nominal çalışma voltajı < 250 V   sıkma torku <= 1 N.m (M3 screw(s))   sabitleme modu Vidayla panel Takılabilir 35 mm simetrik DIN rayı   işaret CE   genişlik 27 mm   ürün ağırlığı 0.066 kg

Ortam bağlantılar - terminaller Konnektör, esnek kablo kablo uçlu 1 x 0,25...1 x 2,5 mm² / AWG 22...AWG 14 Konnektör, esnek kablo kablo uçlu 2 x 0,25...2 x 1 mm² / AWG 22...AWG 17 Konnektör, katı kablo kablo uçsuz 1 x 0,5...1 x 2,5 mm² / AWG 20...AWG 14 Konnektör, katı kablo kablo uçsuz 2 x 0,5...2 x 1,5 mm² / AWG 20...AWG 16   standartlar IEC 61984   ürün sertifikaları CSA UL Lloyd'un   depolama için ortam hava sıcaklığı -40...85 °C   çalışma için ortam hava sıcaklığı -40...55 °C   IP koruma derecesi IP20uyumluluk standardı EN/IEC 60529   dielektrik direnci 2500 V

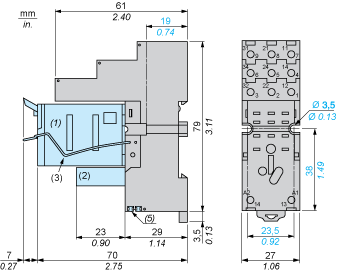

Dimensions

(1)Relays(2)Protection module(3)Maintaining clamp(4)2 elongated holes Ø 3.5 mm x 6.5 mm / Ø 0.13 in. x 0.25 in.(5)2 bus jumpers

Wiring Diagram

Symbols shown in blue correspond to Nema marking.

Bus Jumpers Mounting on Sockets with Separate Contacts

Example of RXZS2 bus jumper mounting on sockets (view from below)

(1)2 bus jumpers (polarity A2)(2)2 bus jumpers (polarity A1)
