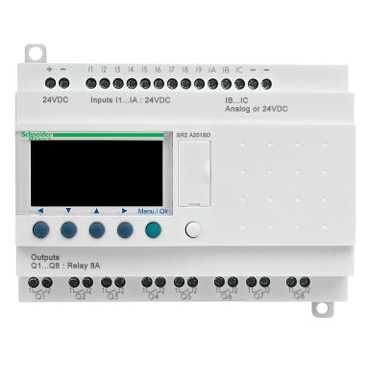

SR2A201BD

Ana Ürün serisi Zelio Logic   ürün ya da bileşen tipi Kompakt akıllı röle

Tamamlayıcı yerel ekran Ile   kontrol şeması satır sayısı <= 200ile FBD programlama 120ile ladder programlama   döngü süresi 6...90 ms   yedekleme süresi 10 yıl -de 25 °C   saat sapması 6 sn/ay -de 25 °C 12 dk/yıl -de 0...55 °C   kontroller Her güç verildiğinde program belleği   [Us] nominal besleme gerilimi 24 V   besleme gerilimi limitleri 19.2...30 V   besleme akımı 100 mA (uzatma olmadan)   W cinsinden güç dağılımı 6 W uzatma olmadan   ters polarite koruması Ile   Dijital giriş sayısı 12uyumluluk standardı EN/IEC 61131-2 tip 1   Dijital giriş tipi Dirençli   Dijital giriş gerilimi 24 V DC   Dijital giriş akımı 4 mA   sayım frekansı 1 kHz için Dijital giriş   gerilim durumu 1 garantili >= 15 V için I1...IA ve IH...IR Dijital giriş devresi >= 15 V için ayrık giriş devreleri olarak kullanılmış IB...IG   gerilim durumu 0 garantili <= 5 V için I1...IA ve IH...IR Dijital giriş devresi <= 5 V için ayrık giriş devreleri olarak kullanılmış IB...IG   geçerli durum 1 garantili >= 1,2 mA için ayrık giriş devreleri olarak kullanılmış IB...IG >= 2,2 mA için I1...IA ve IH...IR Dijital giriş devresi   geçerli durum 0 garantili < 0,5 mA için ayrık giriş devreleri olarak kullanılmış IB...IG   giriş uyumluluğu 3 telli yakınlık sensörleri PNP (Dijital giriş)   analog giriş sayısı 2   analog giriş tipi Ortak mod   analog giriş aralığı 0...10 V 0...24 V   maksimum izin verilebilir gerilim 30 V (analog giriş devresi)   analog giriş çözünürlüğü 8 bit   LSB değeri 39 mV (analog giriş devresi)   dönüşüm süresi Akıllı röle döngü süresi için analog giriş devresi   dönüşüm hatası +/- 5 % -de 25 °C için analog giriş devresi +/- % 6,2 -de 55 °C için analog giriş devresi   tekrarlama doğruluğu +/- 2 % -de 55 °C için analog giriş devresi   çalışma mesafesi 10 m istasyonlar arasında, ekranlı kablolu (sensör yalıtımsız) için analog giriş devresi   giriş empedansı 12 kOhm (analog giriş devreleri olarak kullanılmış IB...IG) 12 kOhm (ayrık giriş devreleri olarak kullanılmış IB...IG) 7,4 kOhm (I1...IA ve IH...IR Dijital giriş devresi)   çıkışların sayısı 8 röle çikislar   çıkış gerilimi limitleri 24...250 V AC (röle çıkışı) 5...30 V DC (röle çıkışı)   kontak tipi ve düzenleme NA için röle çıkışı   çıkış termal akımı Tüm 8 çıkış için 8 A (röle çıkışı)   elektrik dayanıklılığı 500000 cycles AC-12 -de 230 V, 1,5 A için röle çıkışı uyumluluk standardı EN/IEC 60947-5-1 500000 cycles AC-15 -de 230 V, 0,9 A için röle çıkışı uyumluluk standardı EN/IEC 60947-5-1 500000 cycles DC-12 -de 24 V, 1,5 A için röle çıkışı uyumluluk standardı EN/IEC 60947-5-1 500000 cycles DC-13 -de 24 V, 0,6 A için röle çıkışı uyumluluk standardı EN/IEC 60947-5-1   mA cinsinden anahtarlama kapasitesi >= 10 mA -de 12 V (röle çıkışı)   Hz cinsinden çalışma hızı 0,1 Hz (Ie'de) için röle çıkışı 10 Hz (yüksüz) için röle çıkışı   mekanik dayanıklılık 10000000 cycles (röle çıkışı)   [Uimp] nominal darbe dayanım voltajı 4 kV uyumluluk standardı EN/IEC 60947-1 ve EN/IEC 60664-1   saat Olmadan   yanıt süresi 10 ms (durum 0'dan durum 1'e) için röle çıkışı 5 ms (durum 1'den durum 0'a) için röle çıkışı   bağlantılar - terminaller Vidalı terminaller, kelepçeleme kapasitesi: 1 x 0,2...1 x 2,5 mm² AWG 25...AWG 14 yarı katı Vidalı terminaller, kelepçeleme kapasitesi: 1 x 0,2...1 x 2,5 mm² AWG 25...AWG 14 katı Vidalı terminaller, kelepçeleme kapasitesi: 1 x 0,25...1 x 2,5 mm² AWG 24...AWG 14 esnek kablo uçlu Vidalı terminaller, kelepçeleme kapasitesi: 2 x 0,2...2 x 1,5 mm² AWG 24...AWG 16 katı Vidalı terminaller, kelepçeleme kapasitesi: 2 x 0,25...2 x 0,75 mm² AWG 24...AWG 18 esnek kablo uçlu   sıkma torku 0.5 N.m   aşırı gerilim kategorisi IIIuyumluluk standardı EN/IEC 60664-1   ürün ağırlığı 0.38 kg

Ortam mikro kırılmalara bağışıklık <= 1 ms   ürün sertifikaları CSA C-Tick GL GOST UL   standartlar EN/IEC 60068-2-27 Ea EN/IEC 60068-2-6 Fc EN/IEC 61000-4-11 EN/IEC 61000-4-12 EN/IEC 61000-4-2 seviye 3 EN/IEC 61000-4-3 EN/IEC 61000-4-4 seviye 3 EN/IEC 61000-4-5 EN/IEC 61000-4-6 seviye 3   IP koruma derecesi IP20 (terminal bloğu)uyumluluk standardı IEC 60529 IP40 (ön panel)uyumluluk standardı IEC 60529   çevresel özellik EMC yönergesiuyumluluk standardı EN/IEC 61000-6-2 EMC yönergesiuyumluluk standardı EN/IEC 61000-6-3 EMC yönergesiuyumluluk standardı EN/IEC 61000-6-4 EMC yönergesiuyumluluk standardı EN/IEC 61131-2 bölge B Düşük gerilim yönergesiuyumluluk standardı EN/IEC 61131-2   kesinti yayılmalı/iletimli Sınıf Buyumluluk standardı EN 55022-11 grup 1   kirletme derecesi 2uyumluluk standardı EN/IEC 61131-2   çalışma için ortam hava sıcaklığı -20...40 °C havalandırılmamış muhafazada uyumluluk standardı IEC 60068-2-1 ve IEC 60068-2-2 -20...55 °C uyumluluk standardı IEC 60068-2-1 ve IEC 60068-2-2   depolama için ortam hava sıcaklığı -40...70 °C   çalışma yüksekliği 2000 m   yükseklik taşıması <= 3048 m   bağıl nem 95 % yoğuşma veya damlayan su olmadan

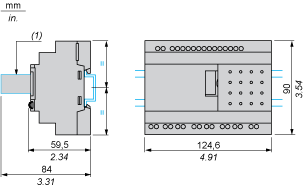

Compact and Modular Smart RelaysMounting on 35 mm/1.38 in. DIN Rail

(1)With SR2USB01 or SR2BTC01

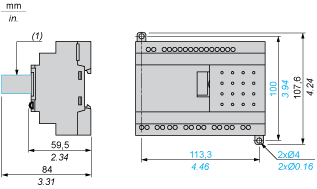

Screw Fixing (Retractable Lugs)

(1)With SR2USB01 or SR2BTC01

Position of Display

Compact and Modular Smart RelaysConnection of Smart Relays on DC Supply

(1)1 A quick-blow fuse or circuit-breaker.(2)Fuse or circuit-breaker.(3)Inductive load.(4)Q9 and QA: 5 A (max. current in terminal C: 10 A).

Discrete Input Used for 3-Wire Sensors

(1)1 A quick-blow fuse or circuit-breaker.
