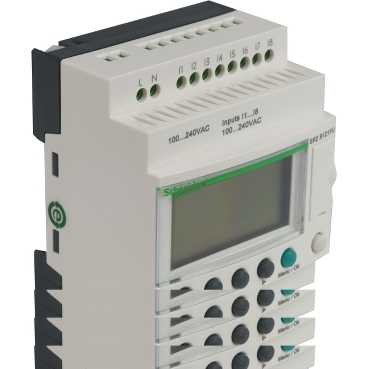

SR2B121FU

Ana Ürün serisi Zelio Logic   ürün ya da bileşen tipi Kompakt akıllı röle

Tamamlayıcı yerel ekran Ile   kontrol şeması satır sayısı <= 200ile FBD programlama 120ile ladder programlama   döngü süresi 6...90 ms   yedekleme süresi 10 yıl -de 25 °C   saat sapması 6 sn/ay -de 25 °C 12 dk/yıl -de 0...55 °C   kontroller Her güç verildiğinde program belleği   [Us] nominal besleme gerilimi 100...240 V   besleme gerilimi limitleri 85...264 V   besleme frekansı 50/60 Hz   besleme akımı 30 mA -de 240 V (uzatma olmadan) 80 mA -de 100 V (uzatma olmadan)   VA cinsinden güç tüketimi 7 VA uzatma olmadan   yalıtım gerilimi 1780 V   koruma türü Terminallerin dönüşümüne karşı (kontrol talimatları uygulanmamış)   Dijital giriş sayısı 8   Dijital giriş gerilimi 100...240 V AC   Dijital giriş akımı 0.6 mA   Dijital giriş frekansı 47...53 Hz 57...63 Hz   gerilim durumu 1 garantili >= 79 V için Dijital giriş   gerilim durumu 0 garantili <= 40 V için Dijital giriş   geçerli durum 1 garantili > 0,17 mA için Dijital giriş   geçerli durum 0 garantili < 0,5 mA için Dijital giriş   giriş empedansı 350 kOhm (Dijital giriş)   çıkışların sayısı 4 röle çikislar   çıkış gerilimi limitleri 24...250 V AC 5...30 V DC (röle çıkışı)   kontak tipi ve düzenleme NA için röle çıkışı   çıkış termal akımı Tüm 4 çıkış için 8 A (röle çıkışı)   elektrik dayanıklılığı 500000 cycles AC-12 -de 230 V, 1,5 A için röle çıkışı uyumluluk standardı EN/IEC 60947-5-1 500000 cycles AC-15 -de 230 V, 0,9 A için röle çıkışı uyumluluk standardı EN/IEC 60947-5-1 500000 cycles DC-12 -de 24 V, 1,5 A için röle çıkışı uyumluluk standardı EN/IEC 60947-5-1 500000 cycles DC-13 -de 24 V, 0,6 A için röle çıkışı uyumluluk standardı EN/IEC 60947-5-1   mA cinsinden anahtarlama kapasitesi >= 10 mA -de 12 V (röle çıkışı)   Hz cinsinden çalışma hızı 0,1 Hz (Ie'de) için röle çıkışı 10 Hz (yüksüz) için röle çıkışı   mekanik dayanıklılık 10000000 cycles (röle çıkışı)   [Uimp] nominal darbe dayanım voltajı 4 kV uyumluluk standardı EN/IEC 60947-1 ve EN/IEC 60664-1   saat Ile   yanıt süresi 10 ms (durum 0'dan durum 1'e) için röle çıkışı 5 ms (durum 1'den durum 0'a) için röle çıkışı 50 msile ladder programlama (durum 0'dan durum 1'e) için Dijital giriş 50 msile ladder programlama (durum 1'den durum 0'a) için Dijital giriş 50...255 msile FBD programlama (durum 0'dan durum 1'e) için Dijital giriş 50...255 msile FBD programlama (durum 1'den durum 0'a) için Dijital giriş   bağlantılar - terminaller Vidalı terminaller, kelepçeleme kapasitesi: 1 x 0,2...1 x 2,5 mm² AWG 25...AWG 14 yarı katı Vidalı terminaller, kelepçeleme kapasitesi: 1 x 0,2...1 x 2,5 mm² AWG 25...AWG 14 katı Vidalı terminaller, kelepçeleme kapasitesi: 1 x 0,25...1 x 2,5 mm² AWG 24...AWG 14 esnek kablo uçlu Vidalı terminaller, kelepçeleme kapasitesi: 2 x 0,2...2 x 1,5 mm² AWG 24...AWG 16 katı Vidalı terminaller, kelepçeleme kapasitesi: 2 x 0,25...2 x 0,75 mm² AWG 24...AWG 18 esnek kablo uçlu   sıkma torku 0.5 N.m   aşırı gerilim kategorisi IIIuyumluluk standardı EN/IEC 60664-1   ürün ağırlığı 0.25 kg

Ortam mikro kırılmalara bağışıklık <= 10 ms   ürün sertifikaları CSA C-Tick GL GOST UL   standartlar EN/IEC 60068-2-27 Ea EN/IEC 60068-2-6 Fc EN/IEC 61000-4-11 EN/IEC 61000-4-12 EN/IEC 61000-4-2 seviye 3 EN/IEC 61000-4-3 EN/IEC 61000-4-4 seviye 3 EN/IEC 61000-4-5 EN/IEC 61000-4-6 seviye 3   IP koruma derecesi IP20 (terminal bloğu)uyumluluk standardı IEC 60529 IP40 (ön panel)uyumluluk standardı IEC 60529   çevresel özellik EMC yönergesiuyumluluk standardı EN/IEC 61000-6-2 EMC yönergesiuyumluluk standardı EN/IEC 61000-6-3 EMC yönergesiuyumluluk standardı EN/IEC 61000-6-4 EMC yönergesiuyumluluk standardı EN/IEC 61131-2 bölge B Düşük gerilim yönergesiuyumluluk standardı EN/IEC 61131-2   kesinti yayılmalı/iletimli Sınıf Buyumluluk standardı EN 55022-11 grup 1   kirletme derecesi 2uyumluluk standardı EN/IEC 61131-2   çalışma için ortam hava sıcaklığı -20...40 °C havalandırılmamış muhafazada uyumluluk standardı IEC 60068-2-1 ve IEC 60068-2-2 -20...55 °C uyumluluk standardı IEC 60068-2-1 ve IEC 60068-2-2   depolama için ortam hava sıcaklığı -40...70 °C   çalışma yüksekliği 2000 m   yükseklik taşıması <= 3048 m   bağıl nem 95 % yoğuşma veya damlayan su olmadan

Compact and Modular Smart RelaysMounting on 35 mm/1.38 in. DIN Rail

(1)With SR2USB01 or SR2BTC01

Screw Fixing (Retractable Lugs)

(1)With SR2USB01 or SR2BTC01

Position of Display

Connection of Smart Relays on AC SupplySR••••1B, SR••••1FU

(1)1 A quick-blow fuse or circuit-breaker.(2)Fuse or circuit-breaker.(3)Inductive load.(4)Q9 and QA: 5 A (max. current in terminal C: 10 A).

With Discrete I/O Extension Module

SR3B•••B + SR3XT•••B, SR3B•••FU + SR3XT•••FU

(1)1 A quick-blow fuse or circuit-breaker.

QF and QG: 5 A for SR3XT141••
