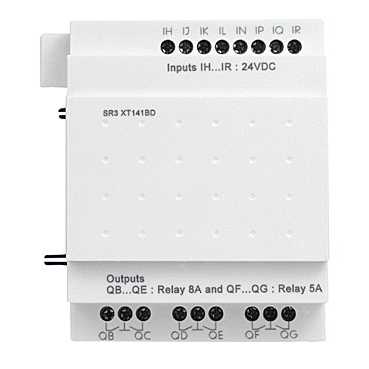

SR3XT141BD

Ana Ürün serisi Zelio Logic   ürün ya da bileşen tipi Dijital G/Ç uzatma modülü

Tamamlayıcı kontrol şeması satır sayısı 120ile ladder programlama   döngü süresi 6...90 ms   yedekleme süresi 10 yıl -de 25 °C   saat sapması 12 dk/yıl -de 0...55 °C   kontroller Her güç verildiğinde program belleği   [Us] nominal besleme gerilimi 24 V DC   besleme gerilimi limitleri 19.2...30 V   ters polarite koruması Ile   Dijital giriş sayısı 8uyumluluk standardı EN/IEC 61131-2 tip 1   Dijital giriş tipi Dirençli   Dijital giriş gerilimi 24 V DC   Dijital giriş akımı 4 mA   sayım frekansı 1 kHz için Dijital giriş   gerilim durumu 1 garantili >= 15 V için I1...IA ve IH...IR Dijital giriş devresi >= 15 V için ayrık giriş devreleri olarak kullanılmış IB...IG   gerilim durumu 0 garantili <= 5 V için I1...IA ve IH...IR Dijital giriş devresi <= 5 V için ayrık giriş devreleri olarak kullanılmış IB...IG   geçerli durum 1 garantili >= 1,2 mA için ayrık giriş devreleri olarak kullanılmış IB...IG >= 2,2 mA için I1...IA ve IH...IR Dijital giriş devresi   geçerli durum 0 garantili < 0,5 mA için ayrık giriş devreleri olarak kullanılmış IB...IG < 0,75 mA için I1...IA ve IH...IR Dijital giriş devresi   giriş uyumluluğu 3 telli yakınlık sensörleri PNP (Dijital giriş)   giriş empedansı 12 kOhm (ayrık giriş devreleri olarak kullanılmış IB...IG) 7,4 kOhm (I1...IA ve IH...IR Dijital giriş devresi)   çıkışların sayısı 6 röle çikislar   çıkış gerilimi limitleri 24...250 V AC (röle çıkışı) 5...30 V DC (röle çıkışı)   kontak tipi ve düzenleme NA için röle çıkışı   çıkış termal akımı 2 çıkış için 5 A (röle çıkışı) 4 çıkış için 8 A (röle çıkışı)   elektrik dayanıklılığı 500000 cycles -de 230 V, 0,9 A (AC-15) için röle çıkışı uyumluluk standardı EN/IEC 60947-5-1 500000 cycles -de 230 V, 1,5 A (AC-12) için röle çıkışı uyumluluk standardı EN/IEC 60947-5-1 500000 cycles -de 24 V, 0,6 A (DC-13) için röle çıkışı uyumluluk standardı EN/IEC 60947-5-1 500000 cycles -de 24 V, 1,5 A (DC-12) için röle çıkışı uyumluluk standardı EN/IEC 60947-5-1   mA cinsinden anahtarlama kapasitesi >= 10 mA -de 12 V (röle çıkışı)   Hz cinsinden çalışma hızı 0,1 Hz (Ie'de) için röle çıkışı 10 Hz (yüksüz) için röle çıkışı   mekanik dayanıklılık 10000000 cycles (röle çıkışı)   [Uimp] nominal darbe dayanım voltajı 4 kV uyumluluk standardı EN/IEC 60947-1 ve EN/IEC 60664-1   yanıt süresi 10 ms (durum 0'dan durum 1'e) için röle çıkışı 5 ms (durum 1'den durum 0'a) için röle çıkışı   bağlantılar - terminaller Vidalı terminaller, esnek kablo kablo uçlu 1 x 0,25...1 x 2,5 mm² / AWG 24...AWG 14 AWG Vidalı terminaller, esnek kablo kablo uçlu 2 x 0,25...2 x 0,75 mm² / AWG 24...AWG 18 AWG Vidalı terminaller, yarı katı kablo 1 x 0,2...1 x 2,5 mm² / AWG 25...AWG 14 AWG Vidalı terminaller, katı kablo 1 x 0,2...1 x 2,5 mm² / AWG 25...AWG 14 AWG Vidalı terminaller, katı kablo 2 x 0,2...2 x 1,5 mm² / AWG 24...AWG 16 AWG   sıkma torku 0.5 N.m   aşırı gerilim kategorisi IIIuyumluluk standardı EN/IEC 60664-1   ürün ağırlığı 0.22 kg

Ortam ürün sertifikaları CSA C-Tick GL GOST UL   standartlar EN/IEC 60068-2-27 Ea EN/IEC 60068-2-6 Fc EN/IEC 61000-4-11 EN/IEC 61000-4-12 EN/IEC 61000-4-2 seviye 3 EN/IEC 61000-4-3 EN/IEC 61000-4-4 seviye 3 EN/IEC 61000-4-5 EN/IEC 61000-4-6 seviye 3   IP koruma derecesi IP20 (terminal bloğu)uyumluluk standardı IEC 60529 IP40 (ön panel)uyumluluk standardı IEC 60529   çevresel özellik EMC yönergesiuyumluluk standardı EN/IEC 61000-6-2 EMC yönergesiuyumluluk standardı EN/IEC 61000-6-3 EMC yönergesiuyumluluk standardı EN/IEC 61000-6-4 EMC yönergesiuyumluluk standardı EN/IEC 61131-2 bölge B Düşük gerilim yönergesiuyumluluk standardı EN/IEC 61131-2   kesinti yayılmalı/iletimli Sınıf Buyumluluk standardı EN 55022-11 grup 1   kirletme derecesi 2uyumluluk standardı EN/IEC 61131-2   çalışma için ortam hava sıcaklığı -20...40 °C havalandırılmamış muhafazada uyumluluk standardı IEC 60068-2-1 ve IEC 60068-2-2 -20...55 °C uyumluluk standardı IEC 60068-2-1 ve IEC 60068-2-2   depolama için ortam hava sıcaklığı -40...70 °C   çalışma yüksekliği 2000 m   yükseklik taşıması <= 3048 m   bağıl nem 95 % yoğuşma veya damlayan su olmadan

I/O Extension ModulesMounting on 35 mm/1.38 in. DIN Rail

Screw Fixing (Retractable Lugs)

SR3	a (mm/in.)	G (mm/in.)
XT61••	3,5 / 0.13	25 / 0.98
XT101••	72 / 2.83	60 / 2.36
XT141••	72 / 2.83	60 / 2.36
