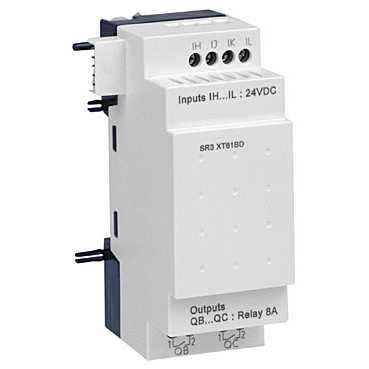

SR3XT61BD
  • SR3XT61BD
  • SR3XT61BD
  • SR3XT61BD

Ana
Ürün serisi Zelio Logic
ürün ya da bileşen tipi Dijital G/Ç uzatma modülü

Tamamlayıcı
kontrol şeması satır sayısı 120ile ladder programlama
döngü süresi 6...90 ms
yedekleme süresi 10 yıl -de 25 °C
saat sapması 12 dk/yıl -de 0...55 °C
kontroller Her güç verildiğinde program belleği
[Us] nominal besleme gerilimi 24 V DC
besleme gerilimi limitleri 19.2...30 V
ters polarite koruması Ile
Dijital giriş sayısı 4uyumluluk standardı EN/IEC 61131-2 tip 1
Dijital giriş tipi Dirençli
Dijital giriş gerilimi 24 V DC
Dijital giriş akımı 4 mA
sayım frekansı 1 kHz için Dijital giriş
gerilim durumu 1 garantili >= 15 V için I1...IA ve IH...IR Dijital giriş devresi
>= 15 V için ayrık giriş devreleri olarak kullanılmış IB...IG

gerilim durumu 0 garantili <= 5 V için I1...IA ve IH...IR Dijital giriş devresi
<= 5 V için ayrık giriş devreleri olarak kullanılmış IB...IG

geçerli durum 1 garantili >= 1,2 mA için ayrık giriş devreleri olarak kullanılmış IB...IG
>= 2,2 mA için I1...IA ve IH...IR Dijital giriş devresi

geçerli durum 0 garantili < 0,5 mA için ayrık giriş devreleri olarak kullanılmış IB...IG
< 0,75 mA için I1...IA ve IH...IR Dijital giriş devresi

giriş uyumluluğu 3 telli yakınlık sensörleri PNP (Dijital giriş)
giriş empedansı 12 kOhm (ayrık giriş devreleri olarak kullanılmış IB...IG)
7,4 kOhm (I1...IA ve IH...IR Dijital giriş devresi)

çıkışların sayısı 2 röle çikislar
çıkış gerilimi limitleri 24...250 V AC (röle çıkışı)
5...30 V DC (röle çıkışı)

kontak tipi ve düzenleme NA için röle çıkışı
çıkış termal akımı Tüm 2 çıkış için 8 A (röle çıkışı)
elektrik dayanıklılığı 500000 cycles -de 230 V, 0,9 A (AC-15) için röle çıkışı uyumluluk standardı EN/IEC 60947-5-1
500000 cycles -de 230 V, 1,5 A (AC-12) için röle çıkışı uyumluluk standardı EN/IEC 60947-5-1
500000 cycles -de 24 V, 0,6 A (DC-13) için röle çıkışı uyumluluk standardı EN/IEC 60947-5-1
500000 cycles -de 24 V, 1,5 A (DC-12) için röle çıkışı uyumluluk standardı EN/IEC 60947-5-1

mA cinsinden anahtarlama kapasitesi >= 10 mA -de 12 V (röle çıkışı)
Hz cinsinden çalışma hızı 0,1 Hz (Ie'de) için röle çıkışı
10 Hz (yüksüz) için röle çıkışı

mekanik dayanıklılık 10000000 cycles (röle çıkışı)
[Uimp] nominal darbe dayanım voltajı 4 kV uyumluluk standardı EN/IEC 60947-1 ve EN/IEC 60664-1
yanıt süresi 10 ms (durum 0'dan durum 1'e) için röle çıkışı
5 ms (durum 1'den durum 0'a) için röle çıkışı

bağlantılar - terminaller Vidalı terminaller, esnek kablo kablo uçlu 1 x 0,25...1 x 2,5 mm² / AWG 24...AWG 14 AWG
Vidalı terminaller, esnek kablo kablo uçlu 2 x 0,25...2 x 0,75 mm² / AWG 24...AWG 18 AWG
Vidalı terminaller, yarı katı kablo 1 x 0,2...1 x 2,5 mm² / AWG 25...AWG 14 AWG
Vidalı terminaller, katı kablo 1 x 0,2...1 x 2,5 mm² / AWG 25...AWG 14 AWG
Vidalı terminaller, katı kablo 2 x 0,2...2 x 1,5 mm² / AWG 24...AWG 16 AWG

sıkma torku 0.5 N.m
aşırı gerilim kategorisi IIIuyumluluk standardı EN/IEC 60664-1
ürün ağırlığı 0.125 kg

Ortam
ürün sertifikaları CSA
C-Tick
GL
GOST
UL

standartlar EN/IEC 60068-2-27 Ea
EN/IEC 60068-2-6 Fc
EN/IEC 61000-4-11
EN/IEC 61000-4-12
EN/IEC 61000-4-2 seviye 3
EN/IEC 61000-4-3
EN/IEC 61000-4-4 seviye 3
EN/IEC 61000-4-5
EN/IEC 61000-4-6 seviye 3

IP koruma derecesi IP20 (terminal bloğu)uyumluluk standardı IEC 60529
IP40 (ön panel)uyumluluk standardı IEC 60529

çevresel özellik EMC yönergesiuyumluluk standardı EN/IEC 61000-6-2
EMC yönergesiuyumluluk standardı EN/IEC 61000-6-3
EMC yönergesiuyumluluk standardı EN/IEC 61000-6-4
EMC yönergesiuyumluluk standardı EN/IEC 61131-2 bölge B
Düşük gerilim yönergesiuyumluluk standardı EN/IEC 61131-2

kesinti yayılmalı/iletimli Sınıf Buyumluluk standardı EN 55022-11 grup 1
kirletme derecesi 2uyumluluk standardı EN/IEC 61131-2
çalışma için ortam hava sıcaklığı -20...40 °C havalandırılmamış muhafazada uyumluluk standardı IEC 60068-2-1 ve IEC 60068-2-2
-20...55 °C uyumluluk standardı IEC 60068-2-1 ve IEC 60068-2-2

depolama için ortam hava sıcaklığı -40...70 °C
çalışma yüksekliği 2000 m
yükseklik taşıması <= 3048 m
bağıl nem 95 % yoğuşma veya damlayan su olmadan


I/O Extension ModulesMounting on 35 mm/1.38 in. DIN Rail


Screw Fixing (Retractable Lugs)


SR3

a (mm/in.)

G (mm/in.)

XT61••

3,5 / 0.13

25 / 0.98

XT101••

72 / 2.83

60 / 2.36

XT141••

72 / 2.83

60 / 2.36
