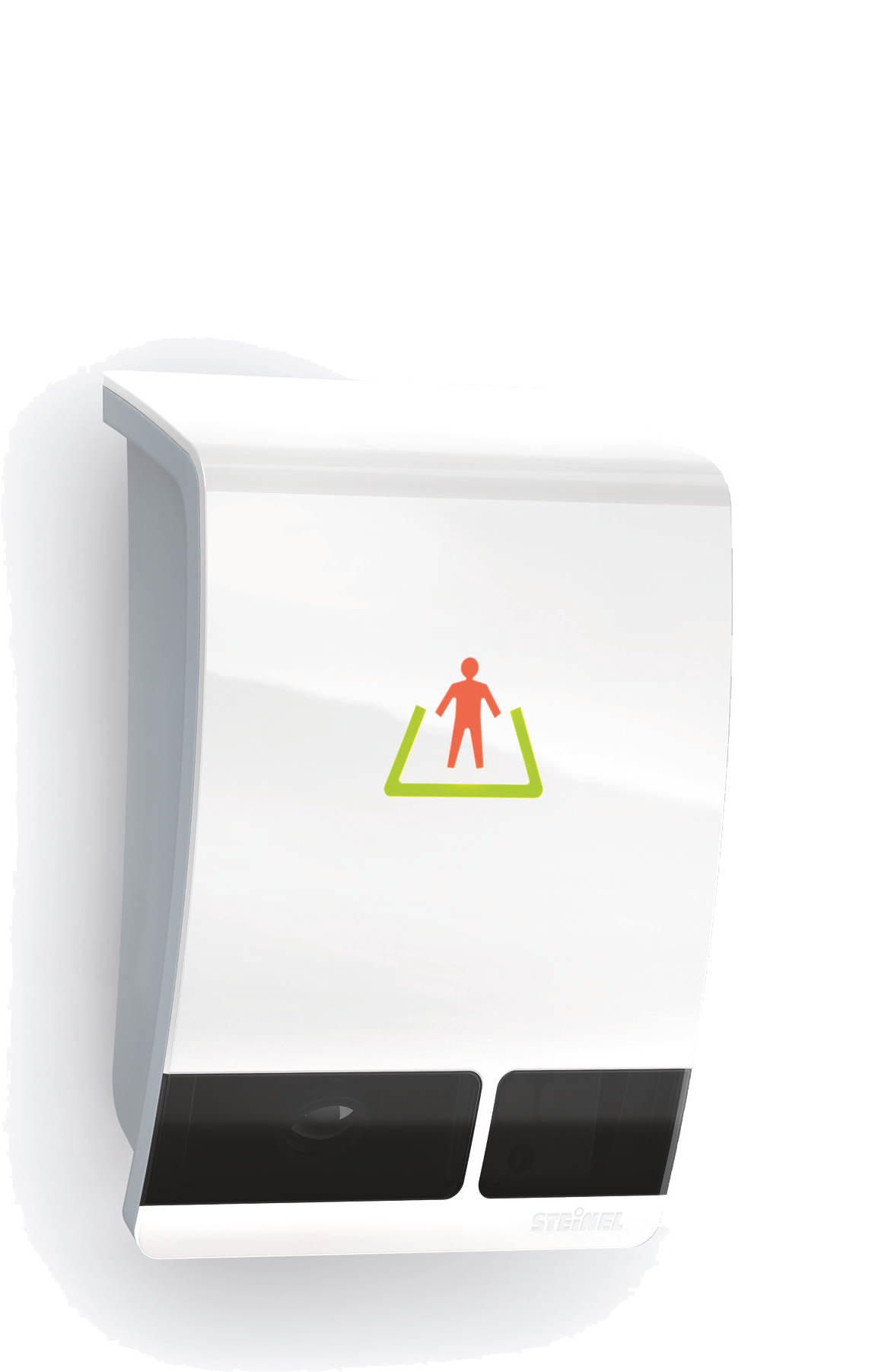

STEINEL HPD1

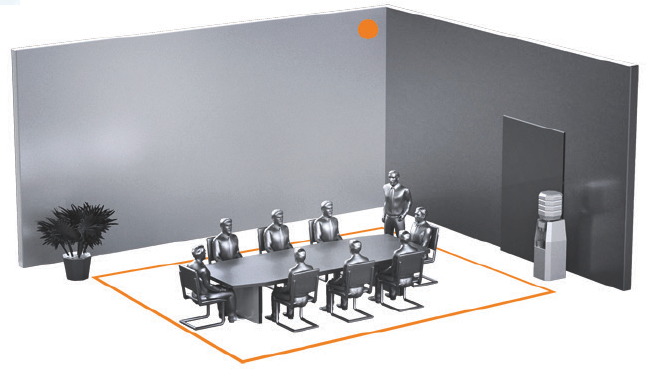

İnsan Varlığı Dedektörü HPD 1, algılama sistemlerinin bir sonraki kademesidir. Bu sensör kişileri ve sayılarını
tam doğru şekilde algılar. Bunlar, oturan ya da ayakta duran veya hareket eden kişiler
olabilir. Görüntü analizinin doğrudan sensörün içinde gerçekleştiği bu sistemi, dünyanın en iyi
uzmanları ile üniversiteler, 8 yıllık bir çalışmayla geliştirdi. Bilgi çıkışı, IP arabirimi veya röle üzerinden
gerçekleşir. Böylece bina otomasyonunda yepyeni kullanım alanları ortaya çıkmaktadır.

EAN HPD1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4007841 593810
Model . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Human Presence Detector

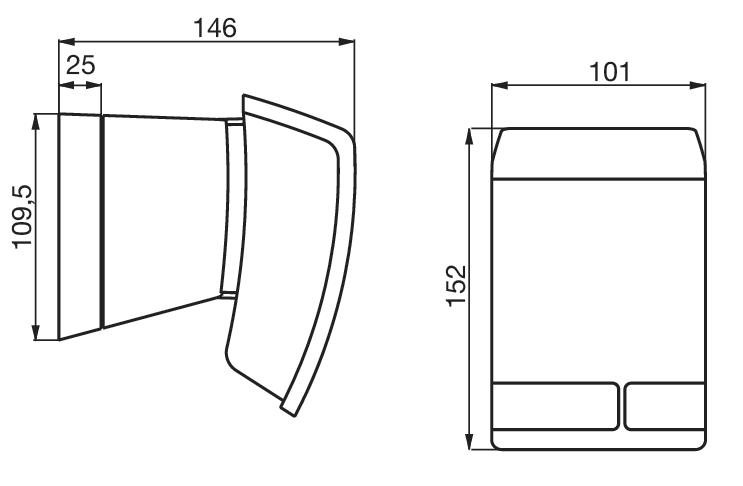

Boyutlar (Y x G x D ) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 152 x 101 x 146 mm
Şebeke bağlantısı . . . . . . . . . . . . . . . . . . . . . . . . . . . . 120 – 250 V, 50 / 60 Hz
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . + KNX IP arabirimi
Sensor tipi . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Kamera
Kullanım yeri . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . İç mekanda
Montaj . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Duvar
Tavsiye edilen montaj yüksekliği . . . . . . . . . . . . . . . . . . . . . . . . . . . 2,5 – 6 m
Güç Kumanda kontağı 1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Relais 230 V
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . maks. 2000 W omaj yükü (cos φ = 1)
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . maks. 1000 VA (cos φ = 0,5)
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Röle 120 V
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . maks. 1000 W omaj yükü (cos φ = 1)
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . maks. 500 VA (cos φ = 0,5)
. . . . . . . . . . . . . . . . . . . . . . . . . . . Çalıştırma pik akımı maks. 800 A / 200 μs
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30 x (1 x 18 W), 25 x (2 x 18 W)
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25 x (1 x 36 W), 15 x (2 x 36 W)
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20 x (1 x 58 W), 10 x (2 x 58 W)*
Güç Kumanda kontağı 2 . . . . . . . . . . . . . . . . . . . . . . . . . . Algılama (B1, B2)
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . maks. 230 W / 230 V
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . maks. 120 W / 120 V
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . maks. 1 A (cos φ = 1), HLK için

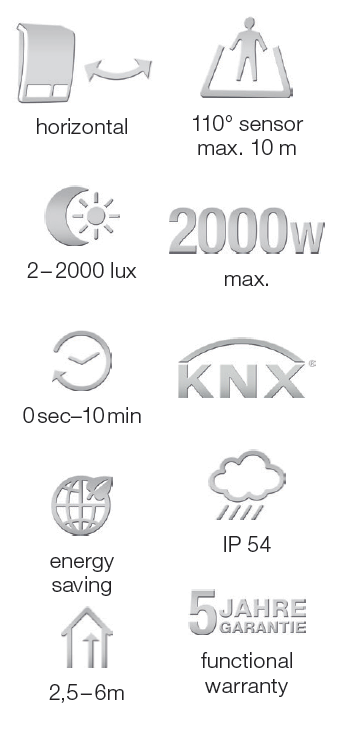

Kapsama açısı . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 110°

Algılama kısıtlaması . . . . . . . . . . . . . . . . . . . . . . . Bölge oluşturma mümkün

Menzil . . . . . . . . . . . . . . . . 10 m + Bölge oluşturma sayesinde hassas ayar
Devreye girme parlaklığı . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2 – 2000 lx
Zaman ayarı . . . . . . . . . . . . . . . . . . . . . . . . Röle 1: 0 sn. – 10 dk., KNX: ETS
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . Röle 2 (HLK): 0 sn. – 60 dk., KNX: ETS
Çalıştırma gecikmesi HLK . . . . . . . . . . . . . . . . . . . . 0 sn. – 10 dk., KNX: ETS
İlave KNX çıkışları . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Total presence
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . (tüm bölgeler / bölgelerin seçimi)
. . . . . . . . . . . . . . . . . . . . Kişilerin sayısına bağlı olarak eşik değer kontrolü
Sürekli ışık . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . çalıştırılabilir
Koruma türü (IP) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . IP54
Koruma sınıfı . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . II
