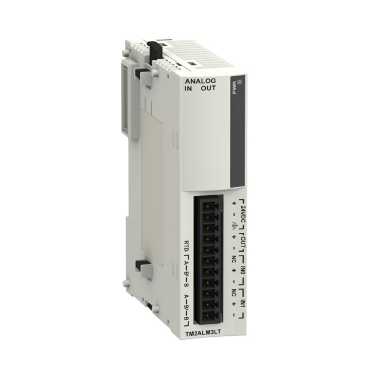

TM2ALM3LT
  • TM2ALM3LT
  • TM2ALM3LT
  • TM2ALM3LT
  • TM2ALM3LT

Ana
Ürün serisi Modicon M238 lojik kontrolör
ürün ya da bileşen tipi Giriş/çıkış analog modülü
analog giriş sayısı 2
giriş seviyesi Düşük seviye
analog giriş tipi Sıcaklık probu - 100...500 °C 3 telli Pt prob diferansiyel
Termokuplör 0...1200 °C termokuplör J diferansiyel
Termokuplör 0...1300 °C termokuplör K diferansiyel
Termokuplör 0...400 °C termokuplör T diferansiyel

analog çıkış sayısı 1
analog çıkış tipi Akım 4...20 mA
Gerilim 0...10 V

çapraz karışma <= 2 LSB

Tamamlayıcı
seri uyumluluğu Advantys OTB
Twido

analog giriş çözünürlüğü 12 bit
analog çıkış çözünürlüğü 12 bit
LSB değeri 0,1 °C termokuplör
0,15 °C sıcaklık probu
2,5 mV gerilim gerilim
4,8 µA akım akım

giriş empedansı >= 1 MOhm
yük tipi Dirençli
ohm cinsinden yük empedansı <= 300 Ohm akım
>= 2000 Ohm gerilim

stabilizasyon süresi 20 ms
dönüşüm süresi 20 msn + 1 kontrolör döngü süresi
örnekleme süresi <= 20 ms sıcaklık probu
<= 60 ms termokuplör

alım periyodu Kanal başına 60 msn + 1 kontrolör döngü süresi termokuplör
Kanal başına 80 msn + 1 kontrolör döngü süresi

ölçüm hatası Tam ölçeğin +/- % 0,2'si - 100...500 °C 3 telli Pt prob 25 °C
Tam ölçeğin % 0,2'si, +/- 4 °C 0...1200 °C termokuplör J 25 °C
Tam ölçeğin % 0,2'si, +/- 4 °C 0...1300 °C termokuplör K 25 °C
Tam ölçeğin % 0,2'si, +/- 4 °C 0...400 °C termokuplör T 25 °C
Tam ölçeğin +/- % 0,2'si 0...10 V 0...10 V 25 °C
Tam ölçeğin +/- % 0,2'si 4...20 mA 4...20 mA 25 °C

sıcaklık katsayısı +/-0,006 %FS/°C - 100...500 °C 3 telli Pt prob
+/-0,006 %FS/°C 0...1200 °C termokuplör J
+/-0,006 %FS/°C 0...1300 °C termokuplör K
+/-0,006 %FS/°C 0...400 °C termokuplör T
+/-0,015 %FS/°C 0...10 V 0...10 V
+/-0,015 %FS/°C 4...20 mA 4...20 mA

tekrarlama doğruluğu +/-0,5 %FS giriş/çıkış
doğrusal olmama +/- 0,2 %FS sıcaklık probu
+/- 0,2 %FS termokuplör
+/- 0,2 %FS akım akım
+/- 0,2 %FS gerilim gerilim

çıkış hatası +/- 1 %FS
çıkış dalgalanması <= 1 LSB
toplam hata +/-1 %FS sıcaklık probu
+/-1 %FS termokuplör
+/-1 %FS akım akım
+/-1 %FS gerilim gerilim

kablo tipi Ekranlı kablo
kanal ve iç lojik arasındaki yalıtım Fotokaplin
besleme Harici besleme
[Us] nominal besleme gerilimi 24 V DC
besleme gerilimi limitleri 19.2...30 V
elektrikli bağlantı 1 çıkarılabilir vidalı terminal bloğu
akım tüketimi 50 mA 24 V DC harici
50 mA 5 V DC iç

ürün ağırlığı 0.085 kg

Ortam
dielektrik gücü 500 V G/Ç kanalı arasında
500 V G/Ç ve iç lojik arasında
500 V G/Ç ve harici besleme devresi arasında

genişlik 23.5 mm
derinlik 70 mm
yükseklik 90 mm

Sürdürülebilirlik Teklifi
Sürdürülebilir teklif durumu Green Premium ürünü
RoHS Compliant - since 1039 - Schneider Electric declaration of conformity
REACh Referans eşiğin üzerinde SVHC içermez
Ürünün çevresel profili Mevcut
Ürün kullanım ömrü sonu talimatları Mevcut

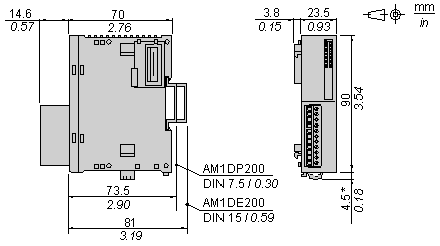

Analog Mixed I/O Module (3-channel, Thermocouple/Temperature Probe/Voltage/Current)Dimensions


NOTE: * 8.5 mm (0.33 in) when the clip-on lock is pulled out.

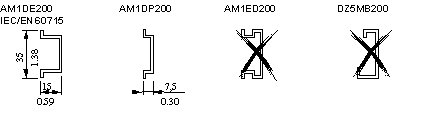

DIN Rail Mounting


Rail depth

Catalogue part number

15 mm (0.59 in.)

AM1DE200

7,5 mm (0.30 in.)

AM1DP200

NOTE: Do not use AM1ED200 and DZ5MB200

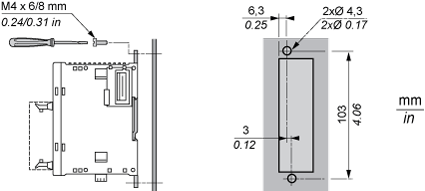

Module Mounting on a Panel SurfaceMounting Hole Layout
