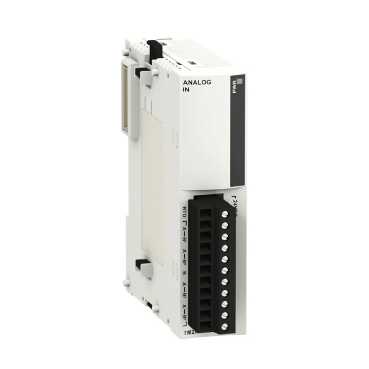

TM2AMI4LT

Ana Ürün serisi Modicon M238 lojik kontrolör   ürün ya da bileşen tipi Analog giriş modülü   analog giriş sayısı 4   analog giriş tipi Akım 4...20 mA diferansiyel olmayan Gerilim 0...10 V diferansiyel olmayan Sıcaklık probu - 200...600 °C Pt 100/Pt 1000 diferansiyel olmayan Sıcaklık probu - 50...150 °C Ni 100/Ni 1000 diferansiyel olmayan   çapraz karışma <= 1 LSB

Tamamlayıcı seri uyumluluğu Advantys OTB Twido   analog giriş çözünürlüğü 12 bit   LSB değeri 2,5 mV gerilim gerilim 4,8 µA akım akım 0,2 °C sıcaklık probu Pt 100/Pt 1000 0.05 °C sıcaklık probu Ni 100/Ni 1000   izin verilebilir sürekli aşırı yük 13 V gerilim 40 mA akım   giriş empedansı >= 10 kOhm sıcaklık probu 10 kOhm gerilim 470 Ohm akım   örnekleme süresi <= 160 ms   alım periyodu Kanal başına 160 msn + 1 kontrolör döngü süresi gerilim/akım Kanal başına 320 msn + 1 kontrolör döngü süresi sıcaklık probu   ölçüm hatası Tam ölçeğin +/- % 0,4'ü Pt 100/Pt 1000, Ni 100/ Ni 1000 25 °C Tam ölçeğin +/- % 0,2'si 0...10 V 0...10 V 25 °C Tam ölçeğin +/- % 0,2'si 4...20 mA 4...20 mA 25 °C   sıcaklık katsayısı +/- 0,004 %FS/°C sıcaklık probu +/- 0,009 %FS/°C akım +/- 0,009 %FS/°C gerilim   tekrarlama doğruluğu +/-0,1 %FS   doğrusal olmama +/- 0,02 %FS   toplam hata +/-0,5 %FS   kablo tipi Ekranlı kablo   kanal ve iç lojik arasındaki yalıtım Fotokaplin   besleme Harici besleme   [Us] nominal besleme gerilimi 24 V DC   besleme gerilimi limitleri 20.4...28.8 V   elektrikli bağlantı 1 çıkarılabilir vidalı terminal bloğu   akım tüketimi 50 mA 5 V DC iç 60 mA 24 V DC harici   ürün ağırlığı 0.085 kg

Ortam dielektrik gücü 2500 V G/Ç ve iç lojik arasında   genişlik 23.5 mm   derinlik 70 mm   yükseklik 90 mm

Sürdürülebilirlik Teklifi Sürdürülebilir teklif durumu Green Premium ürünü   RoHS Compliant - since 1039 - Schneider Electric declaration of conformity   REACh Referans eşiğin üzerinde SVHC içermez   Ürünün çevresel profili Mevcut   Ürün kullanım ömrü sonu talimatları Mevcut

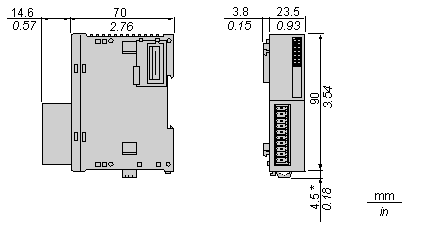

Analog Input Module (4-channel, Voltage/Current/Temperature)Dimensions

NOTE: * 8.5 mm (0.33 in) when the clip-on lock is pulled out.

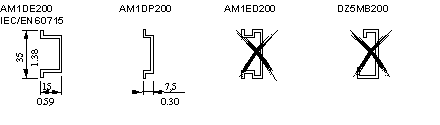

DIN Rail Mounting

Rail depth	Catalogue part number
15 mm (0.59 in.)	AM1DE200
7,5 mm (0.30 in.)	AM1DP200

NOTE: Do not use AM1ED200 and DZ5MB200

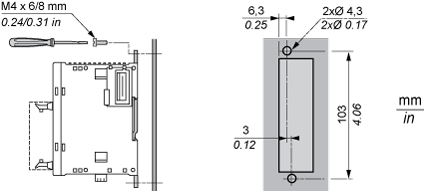

Module Mounting on a Panel SurfaceMounting Hole Layout
