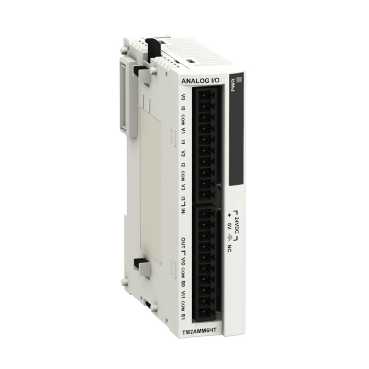

TM2AMM6HT

Ana Ürün serisi Modicon M238 lojik kontrolör   ürün ya da bileşen tipi Giriş/çıkış analog modülü   analog giriş sayısı 4   giriş seviyesi Yüksek seviye   analog giriş tipi Akım 4...20 mA diferansiyel olmayan Gerilim 0...10 V diferansiyel olmayan   analog çıkış sayısı 2   analog çıkış tipi Akım 4...20 mA Gerilim 0...10 V   çapraz karışma <= 2 LSB

Tamamlayıcı seri uyumluluğu Advantys OTB Twido   analog giriş çözünürlüğü 12 bit   analog çıkış çözünürlüğü 12 bit   LSB değeri 2,5 mV gerilim gerilim 4 µA akım akım   izin verilebilir sürekli aşırı yük 13 V gerilim 40 mA akım   giriş empedansı <= 250 MOhm akım >= 1 Ohm gerilim   yük tipi Dirençli   ohm cinsinden yük empedansı <= 300 Ohm akım >= 2000 Ohm gerilim   stabilizasyon süresi 20 ms   dönüşüm süresi 20 msn + 1 kontrolör döngü süresi   örnekleme süresi <= 16 ms   alım periyodu Kanal başına 16 msn + 1 kontrolör döngü süresi   ölçüm hatası Tam ölçeğin +/- % 0,5'i 0...10 V 25 °C Tam ölçeğin +/- % 0,5'i 4...20 mA 25 °C Tam ölçeğin +/- % 0,9'u 0...10 V 25 °C Tam ölçeğin +/- % 0,9'u 4...20 mA 25 °C   sıcaklık katsayısı +/- 0,02 %FS/°C 0...10 V +/- 0,02 %FS/°C 4...20 mA +/-0,015 %FS/°C 0...10 V 0...10 V +/-0,015 %FS/°C 4...20 mA 4...20 mA   tekrarlama doğruluğu +/- 1 %FS çıkış +/-0,5 %FS giriş   doğrusal olmama +/- 0,4 %FS akım +/- 0,4 %FS gerilim +/- 0,5 %FS akım +/- 0,5 %FS gerilim   çıkış hatası +/- 1 %FS   çıkış dalgalanması <= 1 LSB   toplam hata +/- 1,5 %FS akım +/- 1,5 %FS gerilim +/-1 %FS akım akım +/-1 %FS gerilim gerilim   kablo tipi Ekranlı kablo   kanal ve iç lojik arasındaki yalıtım Fotokaplin   besleme Harici besleme   [Us] nominal besleme gerilimi 24 V DC   besleme gerilimi limitleri 19.2...30 V   elektrikli bağlantı 1 çıkarılabilir vidalı terminal bloğu   akım tüketimi 60 mA 5 V DC iç 80 mA 24 V DC harici   ürün ağırlığı 0.085 kg

Ortam dielektrik gücü 1500 V G/Ç ve harici besleme devresi arasında 800 V G/Ç kanalı arasında 800 V G/Ç ve iç lojik arasında   genişlik 23.5 mm   derinlik 70 mm   yükseklik 90 mm

Sürdürülebilirlik Teklifi Sürdürülebilir teklif durumu Green Premium ürünü   RoHS Compliant - since 1039 - Schneider Electric declaration of conformity   REACh Referans eşiğin üzerinde SVHC içermez   Ürünün çevresel profili Mevcut   Ürün kullanım ömrü sonu talimatları Mevcut

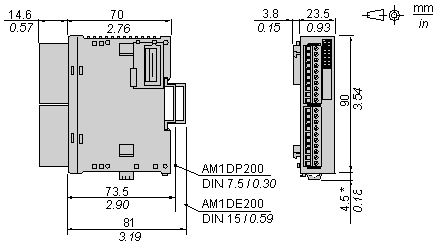

Analog Mixed I/O Module (6-channel, Voltage/Current)Dimensions

NOTE: * 8.5 mm (0.33 in) when the clip-on lock is pulled out.

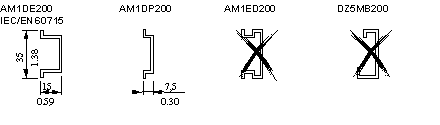

DIN Rail Mounting

Rail depth	Catalogue part number
15 mm (0.59 in.)	AM1DE200
7,5 mm (0.30 in.)	AM1DP200

NOTE: Do not use AM1ED200 and DZ5MB200

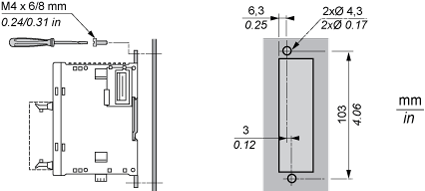

Module Mounting on a Panel SurfaceMounting Hole Layout
