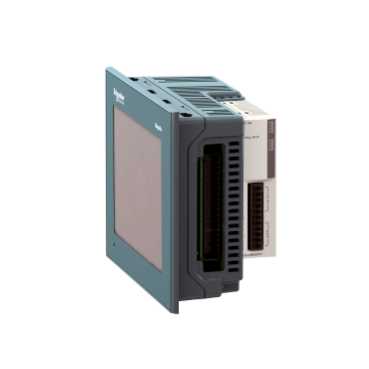

TM2DMM8DRT

Ana Ürün serisi Modicon M238 lojik kontrolör   ürün ya da bileşen tipi Dijital G/Ç modülü   Dijital giriş sayısı 4   Dijital giriş gerilimi 24 V   Dijital giriş gerilim tipi DC   Dijital çıkış sayısı 4   Dijital çıkış tipi Röle

Tamamlayıcı seri uyumluluğu Advantys OTB Twido   giriş gerilimi limitleri 20,4...28,8 V   Dijital giriş lojiği Blok veya kaynak   Dijital giriş akımı 7 mA   giriş empedansı 3.4 kOhm   Dijital çıkış fonksiyonu 1 NA   kanal başına akım 2...5 A   ortak çıkış başına akım 7 A   ortak nokta sayısı Giriş için 1 Çıkış için 1   kontak direnci <= 45 mOhm   yanıt süresi <= 10 ms durum 0'dan durum 1'e çıkış <= 5 ms durum 1'den durum 0'a çıkış 4 ms 0 durumunda giriş 4 ms 1 durumunda giriş   minimum anahtarlama akımı 0,1 mA 0,1 V DC   kanallar arasındaki yalıtım Hiçbiri   kanallar ve iç lojik arasındaki yalıtım 2300 V 1 dakika için (çıkış) 500 V 1 dakika için (giriş)   giriş kanalları ve çıkış kanalları arasındaki yalıtım 1500 V 1 dakika için   çıkış kanalları grubu arasındaki yalıtım 1500 V 1 dakika için   mekanik dayanıklılık 20000000 cycles   elektrik dayanıklılığı 100000 cycles 0,5 A AC-15 240 V AC cos phi = 0.35 endüktif 100000 cycles 1 A AC-15 240 V AC cos phi = 0.7 endüktif 100000 cycles 1 A DC-13 24 V DC endüktif (L/R = 7 msn) 100000 cycles 2 A 240 V AC dirençli 100000 cycles 2 A 30 V DC dirençli   akım tüketimi 20 mA 24 V DC 1 durumunda tüm giriş/çıkışlar için 25 mA 5 V DC 1 durumunda tüm giriş/çıkışlar için   yerel sinyalleme 1 ekran bloğu   elektrikli bağlantı 1 çıkarılabilir vidalı terminal bloğu   montaj desteği 35 mm simetrik DIN rayı   ürün ağırlığı 0.095 kg

Ortam derinlik 70 mm   yükseklik 90 mm   genişlik 42.9 mm

Sürdürülebilirlik Teklifi Sürdürülebilir teklif durumu Green Premium ürünü   RoHS Compliant - since 1039 - Schneider Electric declaration of conformity   REACh Referans eşiğin üzerinde SVHC içermez   Ürünün çevresel profili Mevcut   Ürün kullanım ömrü sonu talimatları Mevcut

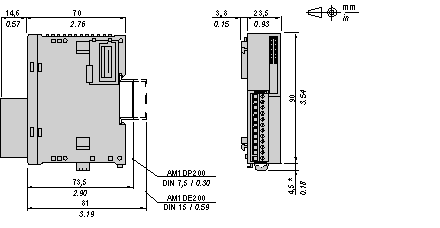

Digital Mixed I/O Module (8-channel)Dimensions

NOTE: * 8.5 mm (0.33 in) when the clamp is pulled out.

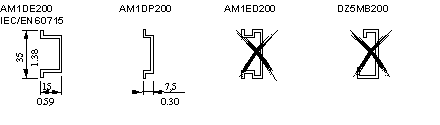

DIN Rail Mounting

Rail depth	Catalogue part number
15 mm (0.59 in.)	AM1DE200
7,5 mm (0.30 in.)	AM1DP200

NOTE: Do not use AM1ED200 and DZ5MB200

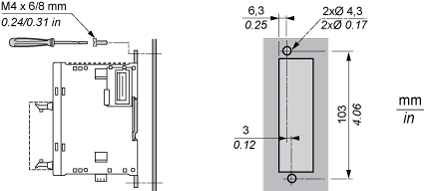

Module Mounting on a Panel SurfaceMounting Hole Layout
