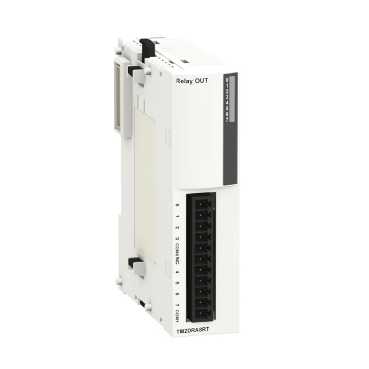

TM2DRA8RT

Ana Ürün serisi Modicon M238 lojik kontrolör   ürün ya da bileşen tipi Dijital çıkış modülü   Dijital çıkış sayısı 8   Dijital çıkış tipi Röle

Tamamlayıcı seri uyumluluğu Advantys OTB Twido   Dijital çıkış fonksiyonu 1 NA   kanal başına akım 2...5 A   ortak çıkış başına akım 7 A   ortak nokta sayısı 2   kontak direnci <= 45 mOhm   yanıt süresi <= 10 ms durum 0'dan durum 1'e giriş <= 5 ms durum 1'den durum 0'a giriş   minimum anahtarlama akımı 0,1 mA 0,1 V DC   kanallar arasındaki yalıtım 1500 V 1 dakika için   kanallar ve iç lojik arasındaki yalıtım 2300 V 1 dakika için   çıkış kanalları grubu arasındaki yalıtım 1500 V 1 dakika için   mekanik dayanıklılık 20000000 cycles   elektrik dayanıklılığı 100000 cycles 0,5 A AC-15 240 V AC cos phi = 0.35 endüktif 100000 cycles 1 A AC-15 240 V AC cos phi = 0.7 endüktif 100000 cycles 1 A DC-13 24 V DC endüktif (L/R = 7 msn) 100000 cycles 2 A 240 V AC dirençli 100000 cycles 2 A 30 V DC dirençli   akım tüketimi 30 mA 5 V DC 1 durumunda tüm çıkışlar için 40 mA 24 V DC 1 durumunda tüm çıkışlar için   yerel sinyalleme 1 ekran bloğu   elektrikli bağlantı 1 çıkarılabilir vidalı terminal bloğu   montaj desteği 35 mm simetrik DIN rayı   ürün ağırlığı 0.11 kg

Ortam derinlik 84.6 mm   yükseklik 90 mm   genişlik 27.3 mm

Sürdürülebilirlik Teklifi Sürdürülebilir teklif durumu Green Premium ürünü   RoHS Compliant - since 1039 - Schneider Electric declaration of conformity   REACh Referans eşiğin üzerinde SVHC içermez   Ürünün çevresel profili Mevcut   Ürün kullanım ömrü sonu talimatları Mevcut

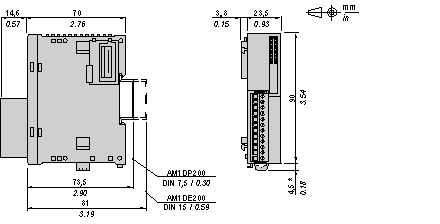

Digital Relay Output Module (8-contact)Dimensions

NOTE: * 8.5 mm (0.33 in) when the clamp is pulled out.

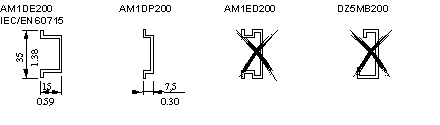

DIN Rail Mounting

Rail depth	Catalogue part number
15 mm (0.59 in.)	AM1DE200
7,5 mm (0.30 in.)	AM1DP200

NOTE: Do not use AM1ED200 and DZ5MB200

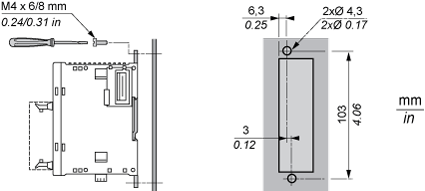

Module Mounting on a Panel SurfaceMounting Hole Layout
