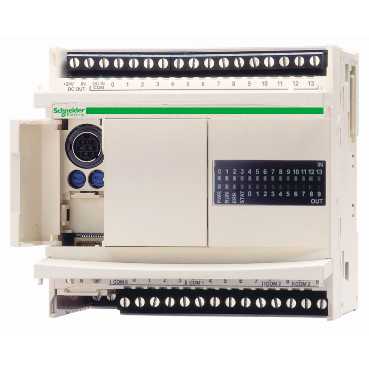

TWDLCAA24DRF
  • TWDLCAA24DRF
  • TWDLCAA24DRF
  • TWDLCAA24DRF
  • TWDLCAA24DRF

Ana
Ürün serisi Twido
ürün ya da bileşen tipi Kompakt taban kontrolörü
Dijital G/Ç sayısı 24
Dijital giriş sayısı 14
Dijital giriş gerilimi 24 V
Dijital giriş gerilim tipi DC
Dijital çıkış sayısı 10 için röle
[Us] nominal besleme gerilimi 100...240 V AC
G/Ç genişletme modülünün sayısı 4
yuva kullanımı Bellek kartuşu veya gerçek zamanlı saat kartuşu
yedeklenen veri Dahili RAM (lityum) 30 gün, sarj süresi = 10 h, pil ömrü = 10 yr
entegre bağlantı tipi Güç besleme
Seri bağlantı arayüz adaptörü (RS232C/RS485)
Yalıtımsız seri bağlantı mini DIN, Modbus/character mode master/slave RTU/ASCII (RS485) yarım duplex, 38,4 kbit/s

tamamlayıcı fonksiyon Olay işleme
PID


Tamamlayıcı
Dijital giriş lojiği Blok veya kaynak
giriş gerilimi limitleri 20,4...28,8 V
Dijital giriş akımı 11 mA için I0,0 - I0,1
7 mA için I0,2 - I0,13

giriş empedansı 2100 Ohm için I0,0 - I0,1
3400 Ohm için I0,2 - I0,13

filtre süresi I0,6 ila I0,13 için 150 µs + programlı filtre süresi 0 durumunda
I0,0 ila I0,5 için 35 µs + programlı filtre süresi 1 durumunda
I0,6 ila I0,13 için 40 µs + programlı filtre süresi 1 durumunda
I0,0 ila I0,5 için 45 µs + programlı filtre süresi 0 durumunda

kanal ve iç lojik arasındaki yalıtım 1 dakika için 1500 Vrms
kanallar arasındaki yalıtım direnci Hiçbiri
minimum yük 0.1 mA
kontak direnci <= 30000 µOhm
yük akımı 2 A -de 240 V AC endüktif yük, çalisma hizi = 30 cyc/mn için röle çıkışı
2 A -de 240 V AC dirençli yük, çalisma hizi = 30 cyc/mn için röle çıkışı
2 A -de 30 V DC endüktif yük, çalisma hizi = 30 cyc/mn için röle çıkışı
2 A -de 30 V DC dirençli yük, çalisma hizi = 30 cyc/mn için röle çıkışı

mekanik dayanıklılık >= 20000000 cycles için röle çıkışı
elektrik dayanıklılığı >= 100000 cycles için röle çıkışı
akım tüketimi 36 mA -de 5 V DC 1 durumunda
5 mA -de 5 V DC 0 durumunda
55 mA -de 24 V DC 1 durumunda

G/Ç bağlantısı Çıkarılamayan vidalı terminal bloğu
giriş/çıkış sayısı <= 120ile yaylı terminal bloğu G/Ç genişletme modülü ile
<= 152ile HE-10 konnektör G/Ç genişletme modülü ile
<= 88ile çıkarılabilir vidalı terminal bloğu G/Ç genişletme modülü ile

ağ frekansı 50/60 Hz
besleme gerilimi limitleri 85...264 V
ağ frekans limitleri 47...63 Hz
güç besleme çıkış akımı 0,25 A için 24 V DC sensörleri
güç besleme giriş akımı 450 mA
kalkış akımı <= 40 A
koruma tipi Güç korumaile iç sigorta
VA cinsinden güç tüketimi 33 VA -de 100 V
40 VA -de 264 V

yalıtım direnci > 10 MOhm 500 V'ta, G/Ç ve toprak terminalleri arasında
> 10 MOhm 500 V'ta, besleme ve toprak terminalleri arasında

program belleği 3000 talimat
1 K talimatı için tam süre 1 ms
sistem artıklığı 0.5 ms
bellek açıklaması Dahili RAM, 128 sayaç, sabit, trigonometrik değil
Dahili RAM, 128 zamanlayıcı, sabit, trigonometrik değil
Dahili RAM, 256 dahili bit, sabit, trigonometrik değil
Dahili RAM, 3000 iç word, sabit, trigonometrik değil
Dahili RAM, çift kelime, sabit, trigonometrik değil

boş yuvalar 1
gerçek zamanlı saat Olmadan
sayım giriş sayısı 1 channel(s) -de 20000 Hz 32 bit
3 channel(s) -de 5000 Hz 16 bit

analog ayar noktaları 0...1023 arasında ayarlanabilir 1 nokta
0 - 511 arasında ayarlanabilir 1 nokta

durum LED'i 1 LED için kullanıcı pilot ışığı (STAT)
1 LED yeşil için PWR
1 LED yeşil için RUN
Kanal başına 1 LED yeşil için G/Ç durumu
1 LED kırmızı için modül hatası (ERR)

terminallerin açıklaması PLC n°1 (-)PW_OUT_NEG
(+)PW_OUT_POS
(0)IN_DIS#0
(1)IN_DIS#1
(10)IN_DIS#10
(11)IN_DIS#11
(12)IN_DIS#12
(13)IN_DIS#13
(2)IN_DIS#2
(3)IN_DIS#3
(4)IN_DIS#4
(5)IN_DIS#5
(6)IN_DIS#6
(7)IN_DIS#7
(8)IN_DIS#8
(9)IN_DIS#9
ALT
COM_NEG#0-13
TB_TOP

terminallerin açıklaması PLC n°2 (-)PW_OUT_NEG
(+)PW_OUT_POS
(0)IN_DIS#0
(1)IN_DIS#1
(10)IN_DIS#10
(11)IN_DIS#10
(12)IN_DIS#12
(13)IN_DIS#13
(2)IN_DIS#2
(3)IN_DIS#3
(4)IN_DIS#4
(5)IN_DIS#5
(6)IN_DIS#6
(7)IN_DIS#7
(8)IN_DIS#8
(9)IN_DIS#9
ALT_1
COM_POS#0-13
TB_TOP

terminallerin açıklaması PLC n°3 (-)PW_NEG
(+)PW_POS
(0)OUT_DIS#0
(1)OUT_DIS#1
(2)OUT_DIS#2
(3)OUT_DIS#3
(4)OUT_DIS#4
(5)OUT_DIS#5
(6)OUT_DIS#6
(7)OUT_DIS#7
(8)OUT_DIS#8
(9)OUT_DIS#9
(COM0)COM#0-3
(COM1)COM#4-7
(COM2)COM#8
(COM3)COM#9
(GND)GROUND
TB_BOTTOM

ürün ağırlığı 0.305 kg

Ortam
mikro kırılmalara bağışıklık 10 ms
dielektrik gücü 1500 V 1 dakika için, G/Ç ve toprak terminalleri arasında
1500 V 1 dakika için, besleme ve toprak terminalleri arasında

ürün sertifikaları CSA
UL

işaret CE
çalışma için ortam hava sıcaklığı 0...55 °C
depolama için ortam hava sıcaklığı -25...70 °C
bağıl nem 30...95 % yoğuşmasız
IP koruma derecesi IP20
çalışma yüksekliği 0...2000 m
depolama yüksekliği 0...3000 m
titreşim direnci 0,075 mm, 10...57 Hz montaj yeri: 35 mm simetrik DIN rayı
1 gn, 57...150 Hz montaj yeri: 35 mm simetrik DIN rayı
1,6 mm, 2...25 Hz montaj yeri: sabitleme kitli plaka veya panel
4 gn, 25...100 Hz montaj yeri: sabitleme kitli plaka veya panel

darbe dayanımı 15 gn için 11 ms

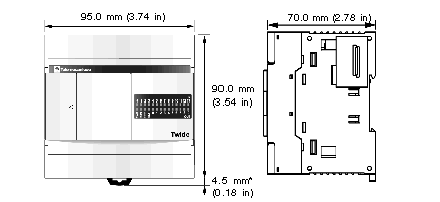

Dimensions


*8.5 mm (0.33 in) when the clamp is pulled out.

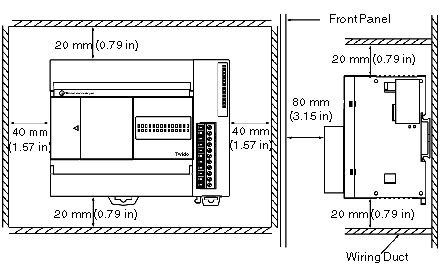

Minimum Clearances for a Compact Base and Expansion I/O Modules




Mounting Hole Layout
