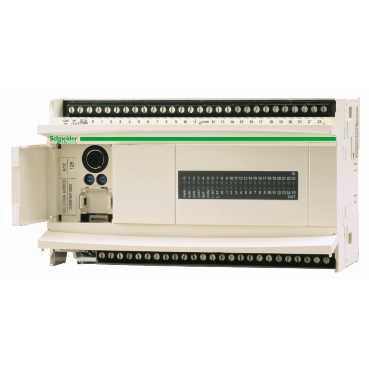

TWDLCAE40DRF

Ana Ürün serisi Twido   ürün ya da bileşen tipi Kompakt taban kontrolörü   konsept Transparent Ready   Dijital G/Ç sayısı 40   Dijital giriş sayısı 24   Dijital giriş gerilimi 24 V   Dijital giriş gerilim tipi DC   Dijital çıkış sayısı 14 için röle 2 için transistör   [Us] nominal besleme gerilimi 100...240 V AC   G/Ç genişletme modülünün sayısı 7   yuva kullanımı Bellek kartuşu   yedeklenen veri Dahili RAM (harici pil TSXPLP01) 3 yıl   entegre bağlantı tipi Ethernet TCP/IP RJ45, , 10/100 Mbit/s, 1 bükülmüş çift şeffaf hazır sınıf A10 Güç besleme Seri bağlantı arayüz adaptörü (RS232C/RS485) Yalıtımsız seri bağlantı mini DIN, Modbus/character mode master/slave RTU/ASCII (RS485) yarım duplex, 38,4 kbit/s   tamamlayıcı fonksiyon Olay işleme PID

Tamamlayıcı Dijital giriş lojiği Blok veya kaynak   giriş gerilimi limitleri 20,4...26,4 V   Dijital giriş akımı 11 mA için I0,0 - I0,1 11 mA için I0,6 - I0,7 7 mA için I0,2 - I0,5 7 mA için I0,8 - I0,23   giriş empedansı 2100 Ohm için I0,0 - I0,1 2100 Ohm için I0,6 - I0,7 3400 Ohm için I0,2 - I0,5 3400 Ohm için I0,8 - I0,23   filtre süresi I0,6 ila I0,23 için 150 µs + programlı filtre süresi 0 durumunda I0,0 ila I0,5 için 35 µs + programlı filtre süresi 1 durumunda I0,0 ila I0,5 için 40 µs + programlı filtre süresi 0 durumunda I0,6 ila I0,23 için 40 µs + programlı filtre süresi 1 durumunda   kanal ve iç lojik arasındaki yalıtım 1 dakika için 1500 Vrms   kanallar arasındaki yalıtım direnci Hiçbiri   minimum yük 0.1 mA   kontak direnci <= 30000 µOhm   yük akımı 2 A -de 240 V AC endüktif yük, çalisma hizi = 30 cyc/mn için röle çıkışı 2 A -de 240 V AC dirençli yük, çalisma hizi = 30 cyc/mn için röle çıkışı 2 A -de 30 V DC endüktif yük, çalisma hizi = 30 cyc/mn için röle çıkışı 2 A -de 30 V DC dirençli yük, çalisma hizi = 30 cyc/mn için röle çıkışı   mekanik dayanıklılık >= 20000000 cycles için röle çıkışı   elektrik dayanıklılığı >= 100000 cycles için röle çıkışı   akım tüketimi 128 mA -de 24 V DC 1 durumunda 128 mA -de 24 V DC durum 1 + giriş AÇIK 170 mA -de 5 V DC 0 durumunda 240 mA -de 5 V DC durum 1 + giriş AÇIK 5 mA -de 24 V DC 0 durumunda 90 mA -de 5 V DC 1 durumunda   G/Ç bağlantısı Çıkarılamayan vidalı terminal bloğu   giriş/çıkış sayısı <= 152ile çıkarılabilir vidalı terminal bloğu G/Ç genişletme modülü ile <= 208ile yaylı terminal bloğu G/Ç genişletme modülü ile <= 264ile HE-10 konnektör G/Ç genişletme modülü ile   ağ frekansı 50/60 Hz   besleme gerilimi limitleri 85...264 V   ağ frekans limitleri 47...63 Hz   güç besleme çıkış akımı 0,4 A için 24 V DC sensörleri   güç besleme giriş akımı 790 mA   kalkış akımı <= 35 A   koruma tipi Güç korumaile iç sigorta   VA cinsinden güç tüketimi 65 VA -de 100 V 77 VA -de 264 V   yalıtım direnci > 10 MOhm 500 V'ta, G/Ç ve toprak terminalleri arasında > 10 MOhm 500 V'ta, besleme ve toprak terminalleri arasında   program belleği 3000 talimat   1 K talimatı için tam süre 1 ms   sistem artıklığı 0.5 ms   bellek açıklaması Dahili RAM, 128 sayaç, sabit, trigonometrik değil Dahili RAM, 128 zamanlayıcı, sabit, trigonometrik değil Dahili RAM, 256 dahili bit, sabit, trigonometrik değil Dahili RAM, 3000 iç word, sabit, trigonometrik değil Dahili RAM, çift kelime, sabit, trigonometrik değil Dahili RAM, sabit değil, trigonometrik   boş yuvalar 1   gerçek zamanlı saat Ile, sapma: <= 30 sn/ay, çalisma süresi: 30 gün   port Ethernet 10BASE-T/100BASE-TX   haberleşme hizmeti BOOTP istemcisi Ethernet TCP/IP Modbus mesajlaşma Ethernet TCP/IP   konumlama fonksiyonları PWM/PLS 2 channel(s) -de 7 kHz   sayım giriş sayısı 2 channel(s) -de 20000 Hz 32 bit 4 channel(s) -de 5000 Hz 16 bit   analog ayar noktaları 0...1023 arasında ayarlanabilir 1 nokta 0 - 511 arasında ayarlanabilir 1 nokta   durum LED'i 1 LED için 10 veya 100 Mbit/sn hız (LACT) 1 LED için Ethernet durumu (LAN ST) 1 LED için kullanıcı pilot ışığı (STAT) 1 LED yeşil için PWR 1 LED yeşil için RUN Kanal başına 1 LED yeşil için G/Ç durumu 1 LED kırmızı için modül hatası (ERR)   ürün ağırlığı 0.525 kg

Ortam mikro kırılmalara bağışıklık 10 ms   dielektrik gücü 1500 V 1 dakika için, G/Ç ve toprak terminalleri arasında 1500 V 1 dakika için, besleme ve toprak terminalleri arasında   ürün sertifikaları CSA UL   işaret CE   çalışma için ortam hava sıcaklığı 0...55 °C   depolama için ortam hava sıcaklığı -25...70 °C   bağıl nem 30...95 % yoğuşmasız   IP koruma derecesi IP20   çalışma yüksekliği 0...2000 m   depolama yüksekliği 0...3000 m   titreşim direnci 0,075 mm, 10...57 Hz montaj yeri: 35 mm simetrik DIN rayı 1 gn, 57...150 Hz montaj yeri: 35 mm simetrik DIN rayı 1,6 mm, 2...25 Hz montaj yeri: sabitleme kitli plaka veya panel 4 gn, 25...100 Hz montaj yeri: sabitleme kitli plaka veya panel   darbe dayanımı 15 gn için 11 ms

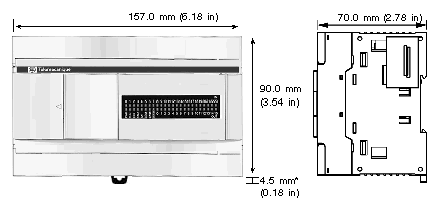

Dimensions

*8.5 mm (0.33 in) when the clamp is pulled out.

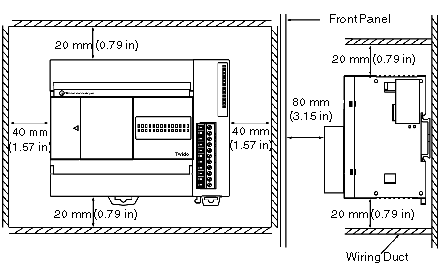

Minimum Clearances for a Compact Base and Expansion I/O Modules

Mounting Hole Layout
