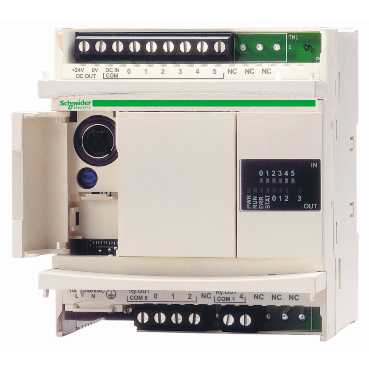

TWDLCDA10DRF

Ana Ürün serisi Twido   ürün ya da bileşen tipi Kompakt taban kontrolörü   Dijital G/Ç sayısı 10   Dijital giriş sayısı 6   Dijital giriş gerilimi 24 V   Dijital giriş gerilim tipi DC   Dijital çıkış sayısı 4 için röle   [Us] nominal besleme gerilimi 24 V DC   yuva kullanımı Bellek kartuşu veya gerçek zamanlı saat kartuşu   yedeklenen veri Dahili RAM (lityum) 30 gün, sarj süresi = 10 h, pil ömrü = 10 yr   entegre bağlantı tipi Güç besleme Yalıtımsız seri bağlantı mini DIN, Modbus/character mode master/slave RTU/ASCII (RS485) yarım duplex, 38,4 kbit/s

Tamamlayıcı Dijital giriş lojiği Blok veya kaynak   giriş gerilimi limitleri 20,4...28,8 V   Dijital giriş akımı 11 mA için I0,0 - I0,1 7 mA için I0,2 - I0,5   giriş empedansı 2100 Ohm için I0,0 - I0,1 3400 Ohm için I0,2 - I0,5   filtre süresi I0,0 ila I0,5 için 35 µs + programlı filtre süresi 1 durumunda I0,0 ila I0,5 için 45 µs + programlı filtre süresi 0 durumunda   kanal ve iç lojik arasındaki yalıtım 1 dakika için 1500 Vrms   kanallar arasındaki yalıtım direnci Hiçbiri   minimum yük 0.1 mA   kontak direnci <= 30000 µOhm   yük akımı 2 A -de 240 V AC endüktif yük, çalisma hizi = 30 cyc/mn için röle çıkışı 2 A -de 240 V AC dirençli yük, çalisma hizi = 30 cyc/mn için röle çıkışı 2 A -de 30 V DC endüktif yük, çalisma hizi = 30 cyc/mn için röle çıkışı 2 A -de 30 V DC dirençli yük, çalisma hizi = 30 cyc/mn için röle çıkışı   mekanik dayanıklılık >= 20000000 cycles için röle çıkışı   elektrik dayanıklılığı >= 100000 cycles için röle çıkışı   akım tüketimi 24 mA -de 5 V DC 1 durumunda 26 mA -de 24 V DC 1 durumunda 5 mA -de 5 V DC 0 durumunda   G/Ç bağlantısı Çıkarılamayan vidalı terminal bloğu   besleme gerilimi limitleri 20.4...28.8 V   kalkış akımı <= 35 A   koruma tipi Güç korumaile iç sigorta   güç tüketimi <= 3.9 W   yalıtım direnci > 10 MOhm 500 V'ta, G/Ç ve toprak terminalleri arasında > 10 MOhm 500 V'ta, besleme ve toprak terminalleri arasında   program belleği 700 talimat   1 K talimatı için tam süre 1 ms   sistem artıklığı 0.5 ms   bellek açıklaması Dahili RAM, 128 sayaç, sabit, trigonometrik değil Dahili RAM, 128 dahili bit, sabit, trigonometrik değil Dahili RAM, 3000 iç word, sabit, trigonometrik değil Dahili RAM, 64 zamanlayıcı, sabit, trigonometrik değil   boş yuvalar 1   gerçek zamanlı saat Olmadan   sayım giriş sayısı 1 channel(s) -de 20000 Hz 32 bit 3 channel(s) -de 5000 Hz 16 bit   analog ayar noktaları 0...1023 arasında ayarlanabilir 1 nokta   durum LED'i 1 LED için kullanıcı pilot ışığı (STAT) 1 LED yeşil için PWR 1 LED yeşil için RUN Kanal başına 1 LED yeşil için G/Ç durumu 1 LED kırmızı için modül hatası (ERR)   ürün ağırlığı 0.23 kg

Ortam mikro kırılmalara bağışıklık 10 ms   dielektrik gücü 1500 V 1 dakika için, G/Ç ve toprak terminalleri arasında 500 V 1 dakika için, besleme ve toprak terminalleri arasında   ürün sertifikaları CSA UL   işaret CE   çalışma için ortam hava sıcaklığı 0...55 °C   depolama için ortam hava sıcaklığı -25...70 °C   bağıl nem 30...95 % yoğuşmasız   IP koruma derecesi IP20   çalışma yüksekliği 0...2000 m   depolama yüksekliği 0...3000 m   titreşim direnci 0,075 mm, 10...57 Hz montaj yeri: 35 mm simetrik DIN rayı 1 gn, 57...150 Hz montaj yeri: 35 mm simetrik DIN rayı 1,6 mm, 2...25 Hz montaj yeri: sabitleme kitli plaka veya panel 4 gn, 25...100 Hz montaj yeri: sabitleme kitli plaka veya panel   darbe dayanımı 15 gn için 11 ms

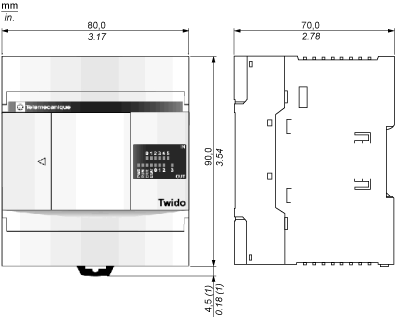

Dimensions

(1)8.5 mm (0.33 in) when the clamp is pulled out.

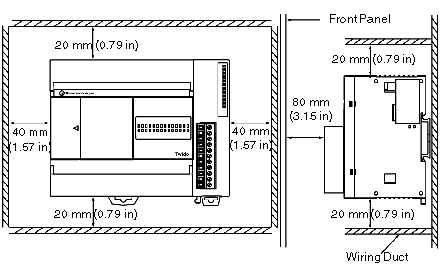

Minimum Clearances for a Compact Base and Expansion I/O Modules

Mounting Hole Layout
