TWDLMDA20DTK

Ana Ürün serisi Twido   ürün ya da bileşen tipi Modüler taban kontrolörü   Dijital G/Ç sayısı 20   Dijital giriş sayısı 12   Dijital giriş lojiği Blok veya kaynak   Dijital giriş gerilimi 24 V   Dijital giriş gerilim tipi DC   Dijital çıkış sayısı 8 için transistör (kaynak)   [Us] nominal besleme gerilimi 24 V DC   G/Ç genişletme modülünün sayısı 4   boş yuvalar 2   yuva kullanımı 32 K bellek kartuşu ve 1 gerçek zamanlı saat

Tamamlayıcı giriş gerilimi limitleri 20,4...26,4 V   Dijital giriş akımı 5 mA için I0,0 - I0,1 5 mA için I0,6 - I0,7 7 mA için I0,2 - I0,5 7 mA için I0,8 - I0,11   giriş empedansı 4700 Ohm için I0,2 - I0,5 4700 Ohm için I0,8 - I0,11 5700 Ohm için I0,0 - I0,1 5700 Ohm için I0,6 - I0,7   filtre süresi I0,2 ila I0,5 için 150 µs 0 durumunda I0,8 ila I0,11 için 150 µs 0 durumunda I0,0 ila I0,1 için 35 µs 1 durumunda I0.6 ila I0.7 için 35 µs 1 durumunda I0,2 ila I0,5 için 40 µs 1 durumunda I0,8 ila I0,11 için 40 µs 1 durumunda I0,0 ila I0,1 için 45 µs 0 durumunda I0.6 ila I0.7 için 45 µs 0 durumunda   kanal ve iç lojik arasındaki yalıtım 1 dakika için 1500 Vrms   kanallar arasındaki yalıtım direnci Hiçbiri   Dijital çıkış gerilimi 24 V   çıkış gerilimi limitleri 20,4...28,8 V   kanal başına akım 0.36 A için transistör çıkışı   ortak çıkış başına akım 1 A için transistör çıkışı   yanıt süresi Q0.2 - Q0.7 için 300 µs 0 durumunda Q0.2 - Q0.7 için 300 µs 1 durumunda Q0.0 - Q0.1 için 5 µs 0 durumunda Q0.0 - Q0.1 için 5 µs 1 durumunda   [Ures] rezidüel gerilim <= 1 V 1 durumunda   kaçak akım 0.1 mA   çıkış aşırı gerilim koruması 39 V   tungsten yük 8 W   Dijital çıkış akımı 300 mA   G/Ç bağlantısı HE-10 konnektör   giriş/çıkış sayısı <= 116, yaylı terminal bloğu G/Ç genişletme modülü ile <= 148, HE-10 konnektör G/Ç genişletme modülü ile <= 84, çıkarılabilir vidalı terminal bloğu G/Ç genişletme modülü ile   besleme gerilimi limitleri 20.4...26.4 V   koruma tipi Güç korumaile iç sigorta   W cinsinden güç tüketimi <= 15 W (taban + 4 genişletme modülü)   kalkış akımı <= 1 A için transistör çıkışı <= 50 A için güç besleme   yalıtım direnci > 10 MOhm 500 V'ta, G/Ç ve toprak terminalleri arasında > 10 MOhm 500 V'ta, besleme ve toprak terminalleri arasında   program belleği 3000 talimat   1 K talimatı için tam süre 1 ms   sistem artıklığı 0.5 ms   bellek açıklaması Dahili RAM, 128 sayaç, sabit, trigonometrik değil Dahili RAM, 128 zamanlayıcı, sabit, trigonometrik değil Dahili RAM, 256 dahili bit, sabit, trigonometrik değil Dahili RAM, 3000 iç word, sabit, trigonometrik değil Dahili RAM, çift kelime, sabit, trigonometrik değil   pil tipi Lityum için dahili RAM, otonomi: 30 gün, sarj süresi = 15 h, pil ömrü = 10 yr   entegre bağlantı tipi Güç besleme Yalıtımsız seri bağlantı mini DIN, Modbus/character mode master/slave RTU/ASCII (RS485) yarım duplex, 38,4 kbit/s   sayım giriş sayısı 2 channel(s) -de 20000 Hz 32 bit 2 channel(s) -de 5000 Hz 16 bit   konumlama fonksiyonları PWM/PLS 2 channel(s) -de 7 kHz   analog giriş sayısı 1   analog giriş aralığı 0...10 V   analog giriş çözünürlüğü 9 bit   giriş empedansı 100000 Ohm   tamamlayıcı fonksiyon Olay işleme PID   analog ayar noktaları 0...1023 arasında ayarlanabilir 1 nokta   durum LED'i 1 LED için ERR 1 LED için STAT 1 LED yeşil için PWR 1 LED yeşil için RUN Kanal başına 1 LED için G/Ç durumu   ürün ağırlığı 0.14 kg

Ortam mikro kırılmalara bağışıklık 10 ms   dielektrik gücü 1500 V 1 dakika için, G/Ç ve toprak terminalleri arasında 500 V 1 dakika için, besleme ve toprak terminalleri arasında   ürün sertifikaları CSA UL   işaret CE   depolama için ortam hava sıcaklığı -25...70 °C   çalışma için ortam hava sıcaklığı 0...55 °C   bağıl nem 30...95 % yoğuşmasız   IP koruma derecesi IP20   çalışma yüksekliği 0...2000 m   depolama yüksekliği 0...3000 m   titreşim direnci 0,075 mm, 10...57 Hz montaj yeri: 35 mm simetrik DIN rayı 1 gn, 57...150 Hz montaj yeri: 35 mm simetrik DIN rayı 1,6 mm, 2...25 Hz montaj yeri: sabitleme kitli plaka veya panel 4 gn, 25...100 Hz montaj yeri: sabitleme kitli plaka veya panel   darbe dayanımı 15 gn için 11 ms

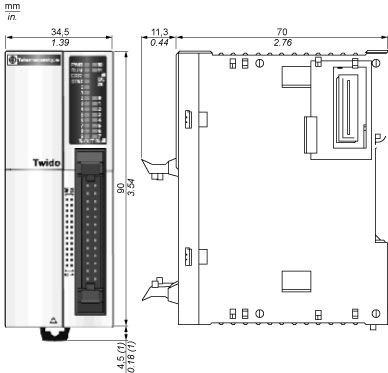

Dimensions

(1)8.5 mm (0.33 in) when the clamp is pulled out.

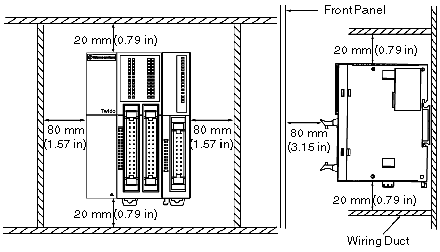

Minimum Clearances for a Modular Base and Expansion I/O Modules

Mounting Hole Layout
