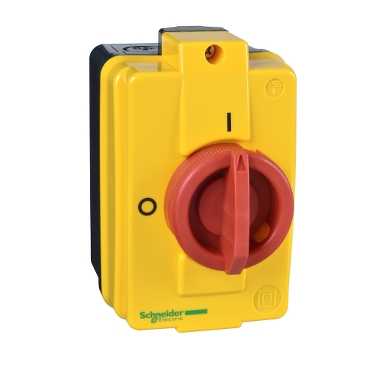

VCFN12GE

Ana seri TeSys   ürün adı TeSys Mini-VARIO   cihaz kısa adı VCFN   ürün ya da bileşen tipi Muhafazalı bağlantı kesici   performans düzeyi Standart   kutup açıklaması 3P   kontrol tipi Döner kol   kol rengi Kırmızı   kol ön plaka rengi Sarı   rotary handle padlocking 1 ila 3 asmalı kilitile 4...8 mm

Tamamlayıcı işaret 0 - 1   [Ue] nominal çalışma voltajı 690 V AC   [Uimp] nominal darbe dayanım voltajı 8 kV   [Ithe] klasik muhafazalı termik akım 10 A   [Ie] nominal çalışma akımı 8,1 A AC-23A -de 400 V   W cinsinden nominal çalışma gücü 4 kW -de 400 V AC-23   kesintili görev sınıfı 30   kapama kapasitesi 120 A -de 400 V AC-21A 120 A -de 400 V AC-22A 120 A -de 400 V AC-23A   [Icm] nominal kısa devre kapama kapasitesi 0,5 kA -de 400 V Itepe'de   [Icw] nominal kısa süreli dayanma akımı 140 A -de 400 V süresince 1 s   nominal koşullu kısa devre akımı 6 kA -de 400 V - ilgili sigorta 12 A aM 6 kA -de 400 V - ilgili sigorta 12 A gG   kesme kapasitesi 120 A -de 400 V (AC-22A) 120 A -de 400 V (AC-22A) 120 A -de 400 V (AC-23A) 120 A (AC-21A)   mekanik dayanıklılık 50000 cycles   elektrik dayanıklılığı 30000 cycles DC-1...5 50000 cycles AC-21   yalıtıma uygunluk Evet   bağlantılar - terminaller Kontrol devresi : konnektör kablo 4 mm² - kablo sertligi: esnek - ile kablo ucu Kontrol devresi : konnektör kablo 4 mm² - kablo sertligi: katı -   sıkma torku Kontrol devresi : 0.7 N.m - üzerinde konnektör   yangına dayanıklılık 960 °Cuyumluluk standardı IEC 60595-2-1   taban boyutu 60 x 60 mm   yükseklik 131 mm   genişlik 82.5 mm   derinlik 106 mm   ürün ağırlığı 0.422 kg

Ortam standartlar IEC 60947-4-1   koruyucu bakım TC   mekanik dayanıklılık Titreşimler 10...150 Hz 1 gn IEC 60068-2-6 Şoklar 11 ms 30 Gn IEC 60068-2-27   çalışma için ortam hava sıcaklığı -20...50 °C

Sürdürülebilirlik Teklifi Sürdürülebilir teklif durumu Green Premium ürünü   RoHS Compliant - since 0738 - Schneider Electric declaration of conformity   REACh Referans eşiğin üzerinde SVHC içermez   Ürünün çevresel profili Mevcut   Ürün kullanım ömrü sonu talimatları Özel geri dönüşüm işlemlerine gerek yoktur
