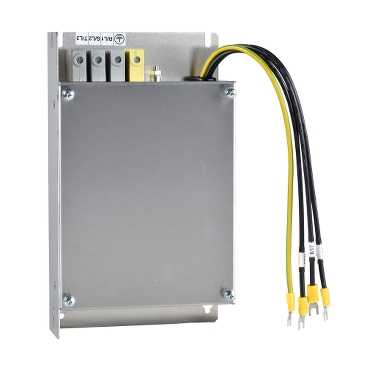

VW3A31404

Satış fiyatı : TEKLİF ALINIZ
· Ürünü karşılaştırma listeme ekle
( Karşılaştır )

· Fiyatı düşünce bildir

· Aklımdakiler listesine ekle

· Stoga girince haber ver

Ana

Ürün serisi

Altivar

ürün ya da bileşen tipi

EMC giriş filtresi

seri uyumluluğu

Altivar 312
Lexium 05
Altivar 31C
Altivar 212
Lexium 23 Plus
Altivar 312 Solar
Altivar Machine ATV320

ürün uyumluluğu

ATV212H075M3X
ATV212H075N4
ATV212HU15M3X
ATV212HU15N4
ATV212HU22M3X
ATV212HU22N4
ATV31C037N4
ATV31C055N4
ATV31C075N4
ATV31CU11N4
ATV31CU15N4
LXM05AD14N4
LXM05AD17M3X
LXM05BD14N4
LXM05BD17M3X
LXM05CD14N4
ATV312HU11M3
ATV312HU15M3
ATV312HU22M3
ATV312H037N4
ATV312H055N4
ATV312H075N4
ATV312HU11N4
ATV312HU15N4
Servo drive LXM23motor : 0.75 kW
Servo drive LXM23motor : 1 kW
Servo drive LXM23motor : 1.5 kW
Servo drive LXM23motor : 2 kW
Servo drive LXM23motor : 3 kW
Variable speed drive ATV320...Cmotor : 0.37 kW, 380...500 V three phase
Variable speed drive ATV320...Cmotor : 0.55 kW, 380...500 V three phase
Variable speed drive ATV320...Cmotor : 0.75 kW, 380...500 V three phase
Variable speed drive ATV320...Cmotor : 1.1 kW, 380...500 V three phase
Variable speed drive ATV320...Cmotor : 1.5 kW, 380...500 V three phase

ürüne özel uygulama

Radyo parazit giriş filtresi

[In] nominal akım

15 A

termal kayıplar

0,13 W için ATV21H075N4
0,45 W için ATV21HU15N4
0,47 W için ATV21H075M3X
0,9 W için ATV21HU22N4
1,6 W için ATV21HU15M3X
3,3 W için ATV21HU22M3X
9,9 W için ATV31HU11M3X

fazların ağ sayısı

Trifaze

Tamamlayıcı

elektrikli bağlantı

Terminal 10 mm² AWG 6

sıkma torku

1.8 N.m

toprak kaçağı akımı

15 mA -de 200...480 V 50 Hz
13,8 mA -de 480 V 60 Hz
6,7 mA -de 230 V 60 Hz

ağ nominal gerilim

200...240 V
380...500 V

tolerans

10 %

ürün ağırlığı

1 kg

Ortam

IP koruma derecesi

IP20
IP41 (üst parça)

bağıl nem

<= 93 %uyumluluk standardı IEC 68-2-3

çalışma için ortam hava sıcaklığı

-10...50 °C

depolama için ortam hava sıcaklığı

-25...70 °C

çalışma yüksekliği

<= 1000 m akım değer kaybı olmadan
<= 1000 m değer kaybı olmadan
1000...3000 m 100 m başına % 1 akım düşüşüyle

titreşim direnci

1,5 mm tepeden tepeye[Alan](f =[Alan]3...13 Hz)uyumluluk standardı IEC 60068-2-6
1 gn[Alan](f =[Alan]13...150 Hz)uyumluluk standardı IEC 60068-2-6

darbe dayanımı

15 gn için 11 msuyumluluk standardı EN/IEC 60068-2-27

standartlar

EN 133200
EN/IEC 61800-3

Additional EMC Input FiltersDimensions

Dimensions in mm

a
b
c
G
H
Ø
107
195
42
85
180
4.5

a	b	c	G	H	Ø
107	195	42	85	180	4.5

Dimensions in in.

a
b
c
G
H
Ø
4.12
7.68
1.65
3.35
7.09
0.18

a	b	c	G	H	Ø
4.12	7.68	1.65	3.35	7.09	0.18

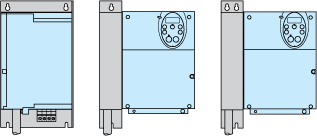

Additional EMC Input FilterMounting the Filter under the Drive

Mounting the Filter next to the Drive
