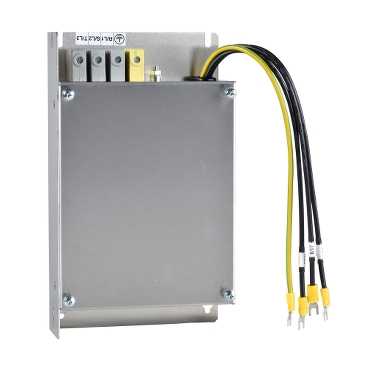

VW3A31406

Satış fiyatı : TEKLİF ALINIZ
· Ürünü karşılaştırma listeme ekle
( Karşılaştır )

· Fiyatı düşünce bildir

· Aklımdakiler listesine ekle

· Stoga girince haber ver

Ana

Ürün serisi

Altivar

ürün ya da bileşen tipi

EMC giriş filtresi

seri uyumluluğu

Altivar 312
Lexium 05
Altivar 31C
Altivar 212
Lexium 23 Plus
Altivar 312 Solar
Altivar Machine ATV320

ürün uyumluluğu

ATV212HU30M3X
ATV212HU30N4
ATV212HU40M3X
ATV212HU40N4
ATV212HU55N4
ATV31CU22N4
ATV31CU30N4
ATV31CU40N4
LXM05AD22N4
LXM05AD34N4
LXM05AD42M3X
LXM05BD22N4
LXM05BD34N4
LXM05BD42M3X
LXM05CD22N4
LXM05CD34N4
ATV312HU22N4
ATV312HU30N4
ATV312HU40N4
ATV312HU30M3
ATV312HU40M3
Servo drive LXM23motor : 4.5 kW
Servo drive LXM23motor : 5.5 kW
Variable speed drive ATV320...Cmotor : 2.2 kW, 380...500 V three phase
Variable speed drive ATV320...Cmotor : 3 kW, 380...500 V three phase
Variable speed drive ATV320...Cmotor : 4 kW, 380...500 V three phase

ürüne özel uygulama

Radyo parazit giriş filtresi

[In] nominal akım

25 A

termal kayıplar

1 W için ATV21HU30N4
3 W için ATV21HU55N4
1,6 W için ATV21HU40N4
15,8 W için ATV31CU22N4
3,6 W için ATV21HU30M3X
6,2 W için ATV21HU40M3X

fazların ağ sayısı

Trifaze

Tamamlayıcı

elektrikli bağlantı

Terminal 10 mm² AWG 6

sıkma torku

1.8 N.m

toprak kaçağı akımı

35 mA 50 Hz
37 mA -de 480 V 60 Hz
17,8 mA -de 480 V 60 Hz

ağ nominal gerilim

200...240 V
380...500 V

tolerans

10 %

ürün ağırlığı

1.35 kg
1.65 kg

Ortam

IP koruma derecesi

IP20
IP41 (üst parça)

bağıl nem

<= 93 %uyumluluk standardı IEC 68-2-3

çalışma için ortam hava sıcaklığı

-10...50 °C

depolama için ortam hava sıcaklığı

-25...70 °C

çalışma yüksekliği

<= 1000 m akım değer kaybı olmadan
1000...3000 m 100 m başına % 1 akım düşüşüyle

titreşim direnci

1,5 mm tepeden tepeye[Alan](f =[Alan]3...13 Hz)uyumluluk standardı IEC 60068-2-6
1 gn[Alan](f =[Alan]13...150 Hz)uyumluluk standardı IEC 60068-2-6

darbe dayanımı

15 gn için 11 msuyumluluk standardı EN/IEC 60068-2-27

standartlar

EN 133200
EN/IEC 61800-3

Additional EMC Input FiltersDimensions

Dimensions in mm

a
b
c
G
H
Ø
140
235
50
120
215
4.5

a	b	c	G	H	Ø
140	235	50	120	215	4.5

Dimensions in in.

a
b
c
G
H
Ø
5.51
9.25
1.97
4.72
8.46
0.18

a	b	c	G	H	Ø
5.51	9.25	1.97	4.72	8.46	0.18

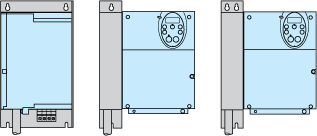

Additional EMC Input FilterMounting the Filter under the Drive

Mounting the Filter next to the Drive
