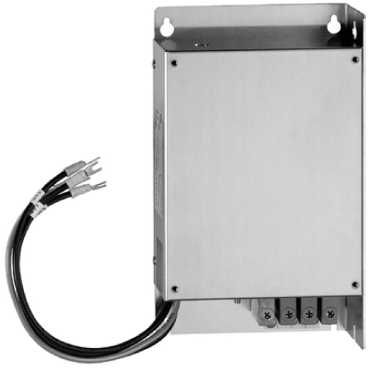

VW3A4406

Ana Ürün serisi Altivar   ürün ya da bileşen tipi EMC giriş filtresi   seri uyumluluğu Altivar 61 Altivar 71 Altivar 212   ürün uyumluluğu ATV61HD18M3X ATV61HD22M3X ATV61HD22N4 ATV71HD18M3X ATV71HD22M3X ATV71HD22N4 ATV212HU22N4 ATV212HU30N4 ATV212HD22M3X ATV71WD22N4   ürüne özel uygulama Radyo parazit giriş filtresi   [In] nominal akım 90 A   termal kayıplar 13,5 W için ATV21HD30N4 27,1 W için ATV21HD22M3X 7,3 W için ATV21HD22N4 34 W için 200...240 V AC ATV61/ATV71 değişken hızlı sürücüler 11 W için 380...480 V AC ATV61/ATV71 değişken hızlı sürücüler   fazların ağ sayısı Trifaze

Tamamlayıcı elektrikli bağlantı Terminal 50 mm² AWG 0   sıkma torku 6 N.m   toprak kaçağı akımı 33 mA -de 400 V 50 Hz 60 mA -de 400 V 50 Hz 40,6 mA -de 480 V 60 Hz 84,5 mA -de 480 V 60 Hz   ağ nominal gerilim 200...240 V 380...500 V   tolerans 10 %   ürün ağırlığı 15 kg

Ortam IP koruma derecesi IP20 IP41 (üst parça)   bağıl nem <= 93 %uyumluluk standardı IEC 68-2-3   çalışma için ortam hava sıcaklığı -10...50 °C   depolama için ortam hava sıcaklığı -40...65 °C   çalışma yüksekliği <= 1000 m akım değer kaybı olmadan 1000...3000 m 100 m başına % 1 akım düşüşüyle   titreşim direnci 1,5 mm tepeden tepeye[Alan](f =[Alan]3...13 Hz)uyumluluk standardı IEC 60068-2-6 1 gn[Alan](f =[Alan]13...150 Hz)uyumluluk standardı IEC 60068-2-6   darbe dayanımı 15 gn için 11 msuyumluluk standardı EN/IEC 60068-2-27   standartlar EN 133200 EN/IEC 61800-3

Sürdürülebilirlik Teklifi Sürdürülebilir teklif durumu Green Premium ürünü değil   RoHS Uyumlu - 0640'dan itibaren - Schneider Electric uyumluluk beyanı

Additional EMC Input FiltersDimensions

Dimensions in mm

a	b	c	G	H	J	Ø
240	522	79	200	502.5	40	9

Dimensions in in.

a	b	c	G	H	J	Ø
9.45	20.55	3.11	7.87	19.78	1.57	0.35

Mounting RecommendationsMounting the Filter Under the Drive

Mounting the Filter Next to the Drive
