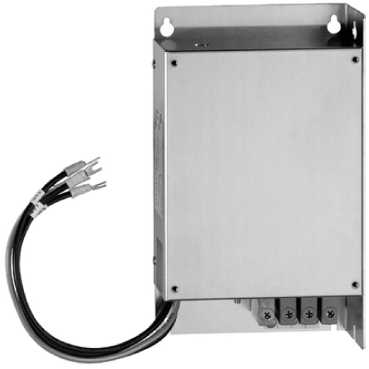

VW3A4408

Ana Ürün serisi Altivar   ürün ya da bileşen tipi EMC giriş filtresi   seri uyumluluğu Altivar 61 Altivar 71 Altivar 212   ürün uyumluluğu ATV61HD30M3X ATV61HD37M3X ATV61HD45M3X ATV61HD45N4 ATV61HD55N4 ATV61HD75N4 ATV71HD30M3X ATV71HD37M3X ATV71HD45M3X ATV71HD45N4 ATV71HD55N4 ATV71HD75N4 ATV212HD30M3X ATV212HD55N4 ATV212HD75N4 ATV71WD45N4 ATV71WD55N4 ATV71WD75N4   ürüne özel uygulama Radyo parazit giriş filtresi   [In] nominal akım 180 A   termal kayıplar 18 W için ATV21HD55N4 34 W için ATV21HD75N4 23,1 W için ATV21HD30M3X 58 W için ATV61/ATV71 değişken hızlı sürücüler   fazların ağ sayısı Trifaze

Tamamlayıcı elektrikli bağlantı Terminal 150 mm² 300 kcmil   sıkma torku 25 N.m   toprak kaçağı akımı 140 mA -de 400 V 50 Hz 193 mA -de 480 V 60 Hz 80 mA -de 400 V 50 Hz 86,3 mA -de 480 V 60 Hz   ağ nominal gerilim 200...240 V 380...500 V   tolerans 10 %   ürün ağırlığı 40 kg

Ortam IP koruma derecesi IP20 IP41 (üst parça)   bağıl nem <= 93 %uyumluluk standardı IEC 68-2-3   çalışma için ortam hava sıcaklığı -10...50 °C   depolama için ortam hava sıcaklığı -40...65 °C   çalışma yüksekliği <= 1000 m akım değer kaybı olmadan <= 1000 m değer kaybı olmadan 1000...3000 m 100 m başına % 1 akım düşüşüyle   titreşim direnci 1,5 mm tepeden tepeye[Alan](f =[Alan]3...13 Hz)uyumluluk standardı IEC 60068-2-6 1 gn[Alan](f =[Alan]13...150 Hz)uyumluluk standardı IEC 60068-2-6   darbe dayanımı 15 gn için 11 msuyumluluk standardı EN/IEC 60068-2-27   standartlar EN 133200 EN/IEC 61800-3

Sürdürülebilirlik Teklifi Sürdürülebilir teklif durumu Green Premium ürünü değil   RoHS Uyumlu - 0640'dan itibaren - Schneider Electric uyumluluk beyanı

Additional EMC Input FiltersDimensions

Dimensions in mm

a	b	c	G	H	J	Ø
320	750	119	280	725	80	9

Dimensions in in.

a	b	c	G	H	J	Ø
12.60	29.53	4.69	11.02	28.54	3.15	0.35

Mounting RecommendationsMounting the Filter Under the Drive

Mounting the Filter Next to the Drive
