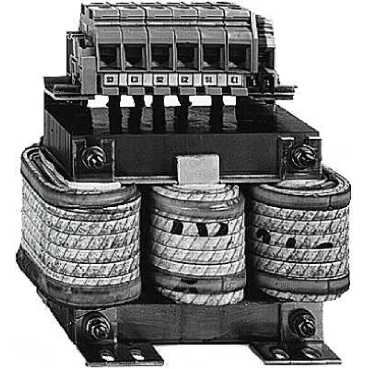

VW3A4551

Ana Ürün serisi Altivar   ürün ya da bileşen tipi Hat/motor bobini   ürün uyumluluğu ATV12H018F1 - motor bobini - sürücü başına 1 ATV12H018M2 - motor bobini - sürücü başına 1 ATV12H018M3 - motor bobini - sürücü başına 1 ATV12H037F1 - motor bobini - sürücü başına 1 ATV12H037M2 - motor bobini - sürücü başına 1 ATV12H037M3 - motor bobini - sürücü başına 1 ATV12H055M2 - motor bobini - sürücü başına 1 ATV12P037F1 - motor bobini - sürücü başına 1 ATV12P037M2 - motor bobini - sürücü başına 1 ATV12P037M3 - motor bobini - sürücü başına 1 ATV12P055M2 - motor bobini - sürücü başına 1 ATV312H018M3 - hat bobini - sürücü başına 1 ATV312H037M3 - hat bobini - sürücü başına 1 ATV312H037N4 - hat bobini - sürücü başına 1 ATV312H055M3 - hat bobini - sürücü başına 1 ATV312H055N4 - hat bobini - sürücü başına 1 ATV312H075M3 - hat bobini - sürücü başına 1 ATV312H075N4 - hat bobini - sürücü başına 1 ATV312H075S6 - hat bobini - sürücü başına 1 ATV312HU11N4 - hat bobini - sürücü başına 1 ATV312HU15N4 - hat bobini - sürücü başına 1 ATV312HU15S6 - hat bobini - sürücü başına 1 ATV32H037N4 - hat bobini - sürücü başına 1 ATV32H055N4 - hat bobini - sürücü başına 1 ATV32H075N4 - hat bobini - sürücü başına 1 ATV32HU11N4 - hat bobini - sürücü başına 1 ATV32HU15N4 - hat bobini - sürücü başına 1 ATV61H075M3 - hat bobini - sürücü başına 1 ATV61H075N4 - hat bobini - sürücü başına 1 ATV61HU15N4 - hat bobini - sürücü başına 1 ATV61HU30Y - hat bobini - sürücü başına 1 ATV61W075N4 - hat bobini - sürücü başına 1 ATV61W075N4C - hat bobini - sürücü başına 1 ATV61WU15N4 - hat bobini - sürücü başına 1 ATV61WU15N4C - hat bobini - sürücü başına 1 ATV71H037M3 - hat bobini - sürücü başına 1 ATV71H075M3 - hat bobini - sürücü başına 1 ATV71H075N4 - hat bobini - sürücü başına 1 ATV71HU15N4 - hat bobini - sürücü başına 1 ATV71HU22Y - hat bobini - sürücü başına 1 ATV71HU30Y - hat bobini - sürücü başına 1 ATV71P075N4Z - hat bobini - sürücü başına 1 ATV71PU15N4Z - hat bobini - sürücü başına 1 ATV71W075N4 - hat bobini - sürücü başına 1 ATV71WU15N4 - hat bobini - sürücü başına 1 ATV61HU22S6X - hat bobini - sürücü başına 1 ATV71HU15S6X - hat bobini - sürücü başına 1 ATV71HU22S6X - hat bobini - sürücü başına 1 ATV31C037N4 - hat bobini - sürücü başına 1 ATV31C055N4 - hat bobini - sürücü başına 1 ATV31C075N4 - hat bobini - sürücü başına 1 ATV31CU11N4 - hat bobini - sürücü başına 1 ATV31CU15N4 - hat bobini - sürücü başına 1 Hız kontrol cihazı ATV310 motor : 0,37 kW - hat bobini - sürücü başına 1 Hız kontrol cihazı ATV310 motor : 0.75 kW - hat bobini - sürücü başına 1 Hız kontrol cihazı ATV320...B motor : 0,37 kW - 380 500 V - trifaze - hat bobini - sürücü başına 1 Hız kontrol cihazı ATV320...B motor : 0,55 kW - 380 500 V - trifaze - hat bobini - sürücü başına 1 Hız kontrol cihazı ATV320...B motor : 0.75 kW - 380 500 V - trifaze - hat bobini - sürücü başına 1 Hız kontrol cihazı ATV320...B motor : 1.1 kW - 380 500 V - trifaze - hat bobini - sürücü başına 1 Hız kontrol cihazı ATV320...B motor : 1,5 kW - 380 500 V - trifaze - hat bobini - sürücü başına 1 Hız kontrol cihazı ATV320...C motor : 0,37 kW - 380 500 V - trifaze - hat bobini - sürücü başına 1 Hız kontrol cihazı ATV320...C motor : 0,55 kW - 380 500 V - trifaze - hat bobini - sürücü başına 1 Hız kontrol cihazı ATV320...C motor : 0.75 kW - 380 500 V - trifaze - hat bobini - sürücü başına 1 Hız kontrol cihazı ATV320...C motor : 1.1 kW - 380 500 V - trifaze - hat bobini - sürücü başına 1 Hız kontrol cihazı ATV320...C motor : 1,5 kW - 380 500 V - trifaze - hat bobini - sürücü başına 1   fazların ağ sayısı Trifaze   seri uyumluluğu Altivar 12 Altivar 312 Altivar 61 Altivar 71 Altivar 32 Altivar 31C Altivar 312 Solar Altivar Easy 310 Lexium 62 Altivar Machine ATV320   cihaz uygulaması Reduction of current harmonics   endüktans değeri 10 mH   [In] nominal akım 4 A   termal kayıplar 45 W   elektrikli bağlantı Terminal 2,5 mm² / AWG 12, 0,4...0,6 N.m

Tamamlayıcı besleme frekansı 50...60 Hz   maks akım 1,65 x nominal akım için 60 s   nominal yükte gerilim düşüşü 3...5 %   elektrik yalıtım sınıfı Sınıf F   aralık mesafesi 5,5 mmuyumluluk standardı IEC 60664   kaçak mesafesi 11,5 mmuyumluluk standardı IEC 60664   ürün ağırlığı 1.5 kg   genişlik 100 mm   yükseklik 135 mm   derinlik 60 mm

Ortam standartlar EN 50178 IEC 60076 (HD398 ile) VDE 0160 seviye 1   IP koruma derecesi IP00 (bobin) IP20 (terminaller)   çevresel özellik 3B1uyumluluk standardı IEC 721-3-3 3C2uyumluluk standardı IEC 721-3-3 3S1uyumluluk standardı IEC 721-3-3   kirletme derecesi 2uyumluluk standardı EN 50178   titreşim direnci 1,5 mm tepeden tepeye[Alan](f =[Alan]3...13 Hz)uyumluluk standardı IEC 60068-2-6 1 gn[Alan](f =[Alan]13...200 Hz)uyumluluk standardı IEC 60068-2-6   darbe dayanımı 15 gn için 11 msuyumluluk standardı IEC 60068-2-27   bağıl nem <= 95 %   çalışma için ortam hava sıcaklığı > 45...< 55 °C °C başına % 2 akım düşüşüyle 0...45 °C akım değer kaybı olmadan   depolama için ortam hava sıcaklığı -25...70 °C   çalışma yüksekliği <= 1000 m akım değer kaybı olmadan 1000...3000 m 100 m başına % 1 akım düşüşüyle

Sürdürülebilirlik Teklifi Sürdürülebilir teklif durumu Green Premium ürünü değil   RoHS Uyumlu - 0801'den itibaren - Schneider Electric uyumluluk beyanı

Dimensions

Dimensions in mm

a	b	c1	G	G1	H	Ø
100	135	60	40	60	42	6 x 9

Dimensions in in.

a	b	c1	G	G1	H	Ø
3.94	5.31	2.36	1.57	2.36	1.65	0.24 x 0.35

Recommended Schema - Line Choke

(1)Line Choke(2)Drive

Recommended Schema - Motor Choke

(1)Motor Choke(2)Drive
