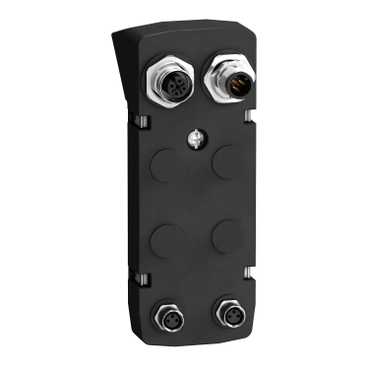

VW3M9104
  • VW3M9104
  • VW3M9104

Ana
Ürün serisi Lexium 32i
ürün ya da bileşen tipi Konnektör modülü
aksesuar / ayrı parça kategorisi Bağlantı aksesuarları
elektrikli bağlantı Endüstriyel konnektör

Tamamlayıcı
ürün uyumluluğu Hız kontrol cihazı ünitesi LXM32i CANopen
aksesuar / ayrı parça varış yeri Hız kontrol cihazı kontrol ünitesi Lexium 32i ile motor BMI
seri uyumluluğu Lexium 32i
haberleşme arayüzü CANopen DS402
CANmotion

giriş/çıkış tipi 2 ayrık giriş
Dijital giriş lojiği Kaynak

Sürdürülebilirlik Teklifi
Sürdürülebilir teklif durumu Green Premium ürünü
RoHS Compliant - since 1301 - Schneider Electric declaration of conformity
REACh Referans eşiğin üzerinde SVHC içermez
Ürünün çevresel profili Mevcut
Ürün kullanım ömrü sonu talimatları Mevcut

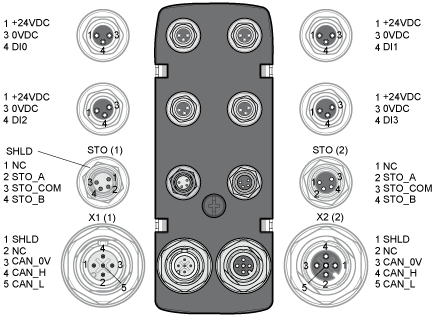

Connection of I/O Module for CANopen with Industrial Connectors


(1)

IN

(2)

OUT

+24VDC

24 V signal power supply

0VDC

Reference potential to +24VDC

DI0

Digital input 0

DI1

Digital input 1

DI2

Digital input 2

DI3

Digital input 3

STO_A

Safety function STO

STO_COM

Reference potential for safety function STO

STO_B

Safety function STO

SHLD

Shield (grounded internally)

CAN_0V

Reference potential for CAN

CAN_H

CAN interface

CAN_L

CAN interface

NC

Not connected
