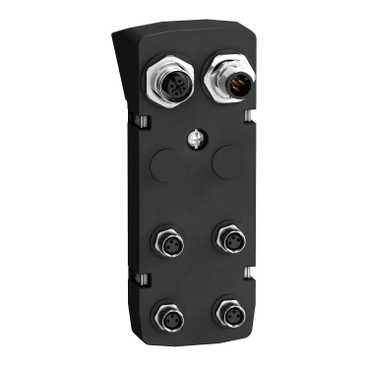

VW3M9107
  • VW3M9107
  • VW3M9107

Ana
Ürün serisi Lexium 32i
ürün ya da bileşen tipi Konnektör modülü
aksesuar / ayrı parça kategorisi Bağlantı aksesuarları
elektrikli bağlantı Endüstriyel konnektör

Tamamlayıcı
ürün uyumluluğu Hız kontrol cihazı ünitesi LXM32i EtherCAT
aksesuar / ayrı parça varış yeri Hız kontrol cihazı kontrol ünitesi Lexium 32i ile motor BMI
seri uyumluluğu Lexium 32i
haberleşme arayüzü EtherCAT
giriş/çıkış tipi 4 Dijital giriş
Dijital giriş lojiği Kaynak

Sürdürülebilirlik Teklifi
Sürdürülebilir teklif durumu Green Premium ürünü
RoHS Compliant - since 1301 - Schneider Electric declaration of conformity
REACh Referans eşiğin üzerinde SVHC içermez
Ürünün çevresel profili Mevcut
Ürün kullanım ömrü sonu talimatları Mevcut

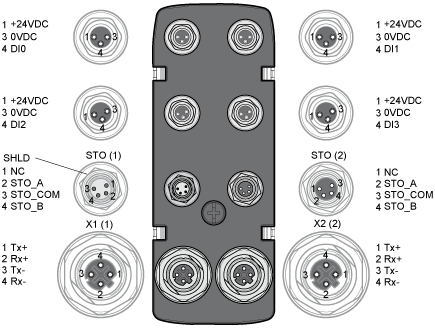

Connection of I/O Module for EtherCAT with Industrial Connectors


(1)

IN

(2)

OUT

+24VDC

24 V signal power supply

0VDC

Reference potential to +24VDC

DI0

Digital input 0

DI1

Digital input 1

DI2

Digital input 2

DI3

Digital input 3

STO_A

Safety function STO

STO_COM

Reference potential for safety function STO

STO_B

Safety function STO

SHLD

Shield (grounded internally)

Tx+

Ethernet transmit signal +

Tx-

Ethernet transmit signal -

Rx+

Ethernet receive signal +

Rx-

Ethernet receive signal -

NC

Not connected
