XACA471
  • XACA471
  • XACA471
  • XACA471

Ana
Ürün serisi Harmony XAC

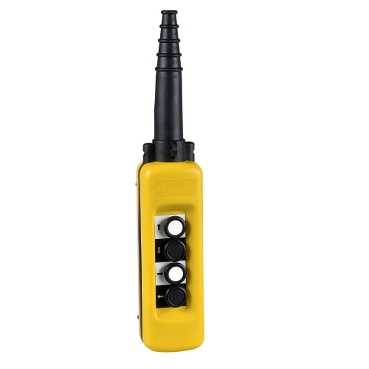

ürün ya da bileşen tipi Asılı kontrol istasyonu
cihaz kısa adı XACA

Tamamlayıcı
kontrol istasyonu tipi Çift yalıtımlı
muhafaza malzemesi Polipropilen
elektrikli devre tipi Kontrol devresi
muhafaza tipi Tamamen kullanıma hazır
kontrol istasyonu uygulaması Tek hızlı kaldırma motorunun kontrolü
kontrol istasyonu düzenleme 4 basmalı düğme
kontrol düğmesi tipi Ilk basmalı düğme 1 NA raise, slow
Ikinci basmalı düğme 1 NA lower, slow
Dördüncü basmalı düğme 1 NA left, slow
Üçüncü basmalı düğme 1 NA right, slow

ürün uyumluluğu ZB2BE101 her bir yön için
mekanik kilitleme Çiftler arasında mekanik kilitleme ile
kontrol istasyonu rengi Sarı
bağlantılar - terminaller Vida kelepçesi terminalleri 1 x 0,5...1 x 2,5 mm² kablo uçsuz
Vida kelepçesi terminalleri 1 x 0,5...2 x 1,5 mm² kablo uçlu

standartlar EN/IEC 60204-32
EN/IEC 60947-5-1
UL 508
CSA C22.2 No 14

ürün sertifikaları CCC
GOST

koruyucu bakım TH
çalışma için ortam hava sıcaklığı -25...70 °C
depolama için ortam hava sıcaklığı -40...70 °C
titreşim direnci 15 gn 10...500 Hz IEC 60068-2-6
darbe dayanımı 100 gn IEC 60068-2-27
aşırı gerilim kategorisi Sınıf II IEC 61140
IP koruma derecesi IP65 IEC 60529
IK koruma derecesi IK08 EN 50102
mekanik dayanıklılık 1000000 cycles
kablo girişi Adımlı girişli kauçuk bilezik 8...26 mm
kontak kodu gösterimi A600 AC-15 240 V 3 A IEC 60947-5-1 ek A
A600 AC-15 600 V 1,2 A IEC 60947-5-1 ek A
Q600 DC-13 250 V 0,27 A IEC 60947-5-1 ek A
Q600 DC-13 600 V 0,1 A IEC 60947-5-1 ek A

[Ithe] klasik muhafazalı termik akım 10 A
[Ui] nominal yalıtım voltajı 600 V 3
[Uimp] nominal darbe dayanım voltajı 6 kV IEC 60947-1
kontak işlemi Yavaş kesen
terminaller arasında direnç <= 25 MOhm
çalışma gücü 10 N basmalı düğme
kısa devre koruması 10 A sigorta koruma kartuş gG
W cinsinden nominal çalışma gücü 40 W DC-13 1000000 cycles 60 cyc/mn 120 V 0.5 endüktif IEC 60947-5-1 ek C
48 W DC-13 1000000 cycles 60 cyc/mn 48 V 0.5 endüktif IEC 60947-5-1 ek C
65 W DC-13 1000000 cycles 60 cyc/mn 24 V 0.5 endüktif IEC 60947-5-1 ek C

terminallerin açıklaması ISO n°1 (13-14)NO
terminal tanımlayıcı (11-12)NK
(13-14)NA

ürün ağırlığı 0.625 kg

Sürdürülebilirlik Teklifi
Sürdürülebilir teklif durumu Green Premium ürünü değil
RoHS Compliant - since 1004 - Schneider Electric declaration of conformity
REACh Referans eşiğin üzerinde SVHC içermez


Dimensions

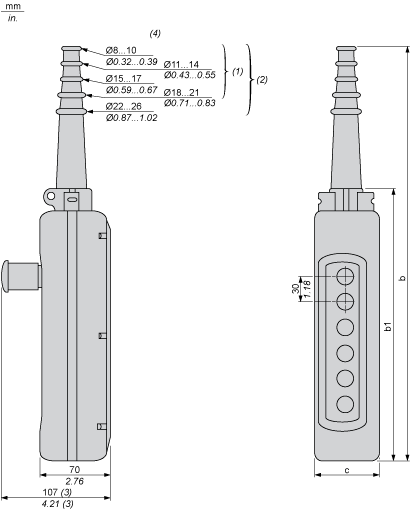

Below drawing shows a product with 6 cut-outs. Select the number of cut-outs according to the product characteristics in order to get b, b1 and c dimensions.


(1)For 2 and 3-way XAC A stations.(2)For 4 to 8-way XAC A stations.(3)With trigger action Emergency stop head operator(4)Internal ø

Dimensions in mm

Number of cut-outs

2

3

4

5

6

8

12

b

314

314

440

440

500

560

680

b1

190

190

250

250

310

370

490

c

80

80

80

80

80

80

92

Dimensions in in.

Number of cut-outs

2

3

4

5

6

8

12

b

12.36

12.36

17.32

17.32

19.68

22.05

26.77

b1

7.48

7.48

9.84

9.84

12.20

14.57

19.29

c

3.15

3.15

3.15

3.15

3.15

3.15

3.62



Control of Single-Speed Reversing Motor

With ZBE2BE101 + ZB2BE102 contacts blocks, to be ordered separately
