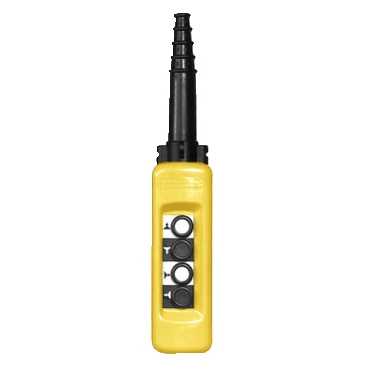

XACA491

Ana Ürün serisi Harmony XAC   ürün ya da bileşen tipi Asılı kontrol istasyonu   cihaz kısa adı XACA

Tamamlayıcı kontrol istasyonu tipi Çift yalıtımlı   muhafaza malzemesi Polipropilen   elektrikli devre tipi Kontrol devresi   muhafaza tipi Tamamen kullanıma hazır   kontrol istasyonu uygulaması 2 hızlı kaldırma motorunun kontrolü   kontrol istasyonu düzenleme 4 basmalı düğme   kontrol düğmesi tipi Ilk basmalı düğme 1 NK + 2 NA raise, slow-fast Ikinci basmalı düğme 1 NK + 2 NA lower, slow-fast Dördüncü basmalı düğme 1 NK + 2 NA left, slow-fast Üçüncü basmalı düğme 1 NK + 2 NA right, slow-fast   ürün uyumluluğu XENG1191 her bir yön için   mekanik kilitleme Çiftler arasında mekanik kilitleme ile   kontrol istasyonu rengi Sarı   bağlantılar - terminaller Vida kelepçesi terminalleri 1 x 0,5...1 x 2,5 mm² kablo uçsuz Vida kelepçesi terminalleri 1 x 0,5...2 x 1,5 mm² kablo uçlu   standartlar EN/IEC 60204-32 EN/IEC 60947-5-1 UL 508 CSA C22.2 No 14   ürün sertifikaları CCC GOST   koruyucu bakım TH   çalışma için ortam hava sıcaklığı -25...70 °C   depolama için ortam hava sıcaklığı -40...70 °C   titreşim direnci 15 gn 10...500 Hz IEC 60068-2-6   darbe dayanımı 100 gn IEC 60068-2-27   aşırı gerilim kategorisi Sınıf II IEC 61140   IP koruma derecesi IP65 IEC 60529   IK koruma derecesi IK08 EN 50102   mekanik dayanıklılık 1000000 cycles   kablo girişi Adımlı girişli kauçuk bilezik 8...26 mm   kontak kodu gösterimi A600 AC-15 240 V 3 A IEC 60947-5-1 ek A A600 AC-15 600 V 1,2 A IEC 60947-5-1 ek A Q600 DC-13 250 V 0,27 A IEC 60947-5-1 ek A Q600 DC-13 600 V 0,1 A IEC 60947-5-1 ek A   [Ithe] klasik muhafazalı termik akım 10 A   [Ui] nominal yalıtım voltajı 600 V 3   [Uimp] nominal darbe dayanım voltajı 6 kV IEC 60947-1   kontak işlemi Yavaş kesen Kademeli   terminaller arasında direnç <= 25 MOhm   çalışma gücü 18 N basmalı düğme   kısa devre koruması 10 A sigorta koruma kartuş gG   W cinsinden nominal çalışma gücü 40 W DC-13 1000000 cycles 60 cyc/mn 120 V 0.5 endüktif IEC 60947-5-1 ek C 48 W DC-13 1000000 cycles 60 cyc/mn 48 V 0.5 endüktif IEC 60947-5-1 ek C 65 W DC-13 1000000 cycles 60 cyc/mn 24 V 0.5 endüktif IEC 60947-5-1 ek C   terminallerin açıklaması ISO n°1 (13-14)NO (21-22)NC (33-34)NO_CL   terminal tanımlayıcı (11-12)NK (13-14)NA   ürün ağırlığı 0.625 kg

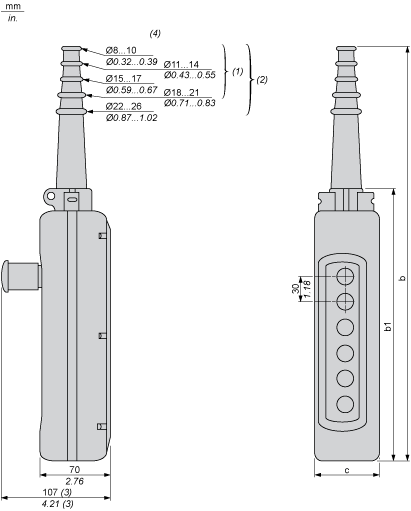

Dimensions

Below drawing shows a product with 6 cut-outs. Select the number of cut-outs according to the product characteristics in order to get b, b1 and c dimensions.

(1)For 2 and 3-way XAC A stations.(2)For 4 to 8-way XAC A stations.(3)With trigger action Emergency stop head operator(4)Internal ø

Dimensions in mm

Number of cut-outs	2	3	4	5	6	8	12
b	314	314	440	440	500	560	680
b1	190	190	250	250	310	370	490
c	80	80	80	80	80	80	92

Dimensions in in.

Number of cut-outs	2	3	4	5	6	8	12
b	12.36	12.36	17.32	17.32	19.68	22.05	26.77
b1	7.48	7.48	9.84	9.84	12.20	14.57	19.29
c	3.15	3.15	3.15	3.15	3.15	3.15	3.62

Control of 2-Speed Reversing Motor

With two XENG1191 contact blocks, to be ordered separately

KMHigh speed contactor
