XALD03

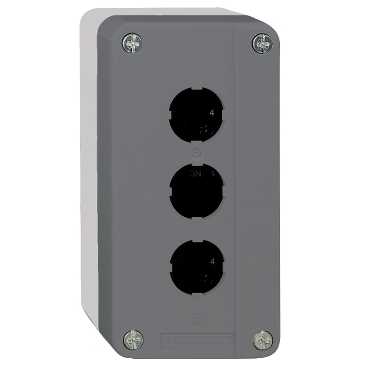

Ana Ürün serisi Harmony XALD   ürün ya da bileşen tipi Boş kontrol istasyonu   cihaz kısa adı XALD   ürün varış yeri XB5 Ø 22 mm kontrol ve sinyalleme birimleri için   kesimin sayısı 3 kesim   muhafazanın tabanının rengi Açık gri RAL 7035   kapağın rengi Koyu gri RAL 7016   malzeme Polikarbonat   kablo girişi Kablo girişi için 2 knock-out, kelepçeleme kapasitesi: <= 14 mm Pg 13 kablo rakoru ve ISO M20 için 2 knock-out, kelepçeleme kapasitesi: <= 12 mm   IP koruma derecesi IP66uyumluluk standardı IEC 60529

Tamamlayıcı montaj stili Müşteri tertibatı için   yatay sıraların sayısı 1   dikey sıraların sayısı 3   ürün ağırlığı 0.238 kg   yüksek basınçlı rondelaya direnç 7000000 Pa -de 55 °C, mesafe: 0,1 m   bloğun montajı Ön montaj Arka montaj   elektrik yapısı kodu SR1 SR2 MR1 MF1 PF1 MF2 PF2 SF1 SF2 PR1   ana grup 3 kesim   ürünün grubu Standart gri

Ortam koruyucu bakım TH   depolama için ortam hava sıcaklığı -40...70 °C   çalışma için ortam hava sıcaklığı -25...70 °C   aşırı gerilim kategorisi Sınıf IIuyumluluk standardı IEC 60536   NEMA koruma derecesi NEMA 13 NEMA 4X   IK koruma derecesi IK03uyumluluk standardı EN 50102   standartlar EN/IEC 60947-1 EN/IEC 60947-5-1 EN/IEC 60947-5-4 EN/IEC 60947-5-5 JIS C 4520 UL 508 CSA C22.2 No 14

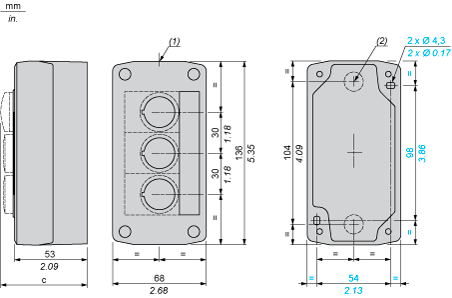

Dimensions

(1)2 knock-outs for Pg 13.5 cable gland, maximum capacity 12 mm/0.47 in.(2)Knock-out for cable entry, maximum capacity 14 mm/0.55 in.

Control station fitted with:	c in mm	c in in.
Flush pushbutton	62	2.44
Illuminated pushbutton	64	2.52
Pilot light	65.5	2.58
Projecting pushbutton	66	2.60
Selector switch	80	3.15
Key switch	105.5	4.15
