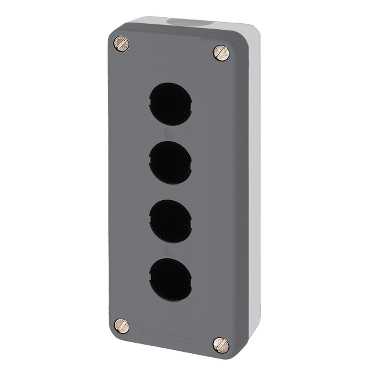

XALD04

Ana Ürün serisi Harmony XALD   ürün ya da bileşen tipi Boş kontrol istasyonu   cihaz kısa adı XALD   ürün varış yeri XB5 Ø 22 mm kontrol ve sinyalleme birimleri için   kesimin sayısı 4 kesim   muhafazanın tabanının rengi Açık gri RAL 7035   kapağın rengi Koyu gri RAL 7016   malzeme Polikarbonat   kablo girişi Kablo girişi için 2 knock-out, kelepçeleme kapasitesi: <= 14 mm Pg 13 kablo rakoru ve ISO M20 için 2 knock-out, kelepçeleme kapasitesi: <= 12 mm   IP koruma derecesi IP66uyumluluk standardı IEC 60529

Tamamlayıcı montaj stili Müşteri tertibatı için   yatay sıraların sayısı 1   dikey sıraların sayısı 4   ürün ağırlığı 0.278 kg   yüksek basınçlı rondelaya direnç 7000000 Pa -de 55 °C, mesafe: 0,1 m   bloğun montajı Ön montaj Arka montaj   elektrik yapısı kodu SR1 SR2 MR1 MF1 PF1 MF2 PF2 SF1 SF2 PR1   ana grup 4 kesim   ürünün grubu Standart gri

Ortam koruyucu bakım TH   depolama için ortam hava sıcaklığı -40...70 °C   çalışma için ortam hava sıcaklığı -25...70 °C   aşırı gerilim kategorisi Sınıf IIuyumluluk standardı IEC 60536   NEMA koruma derecesi NEMA 13 NEMA 4X   IK koruma derecesi IK03uyumluluk standardı EN 50102   standartlar EN/IEC 60947-1 EN/IEC 60947-5-1 EN/IEC 60947-5-4 EN/IEC 60947-5-5 JIS C 4520 UL 508 CSA C22.2 No 14

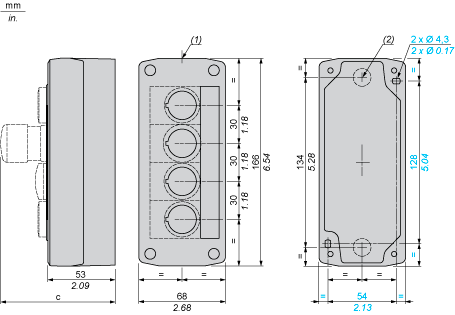

Dimensions

(1)2 knock-outs for Pg 13.5 cable gland, maximum capacity 12 mm/0.47 in.(2)Knock-out for cable entry, maximum capacity 14 mm/0.55 in.

Control station fitted with:	c in mm	c in in.
Flush pushbutton	62	2.44
Pilot light	64	2.52
Illuminated pushbutton	65.5	2.58
Projecting pushbutton	66	2.60
Selector switch	80	3.15
Mushroom head pushbutton	91.5	3.58
Latching mushroom head Emergency stop pushbutton wit h key	115	4.53
Key switch	105.5	4.15
