XALD05
  • XALD05
  • XALD05

Ana

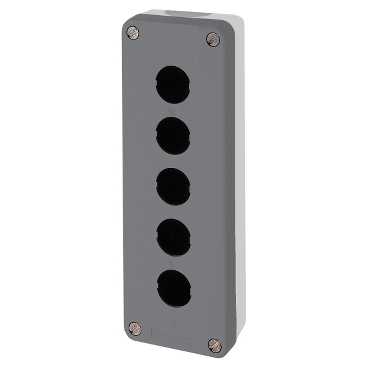

Ürün serisi Harmony XALD
ürün ya da bileşen tipi Boş kontrol istasyonu
cihaz kısa adı XALD
ürün varış yeri XB5 Ø 22 mm kontrol ve sinyalleme birimleri için
kesimin sayısı 5 kesim
muhafazanın tabanının rengi Açık gri RAL 7035
kapağın rengi Koyu gri RAL 7016
malzeme Polikarbonat
kablo girişi Kablo girişi için 2 knock-out, kelepçeleme kapasitesi: <= 14 mm
Pg 13 kablo rakoru ve ISO M20 için 2 knock-out, kelepçeleme kapasitesi: <= 12 mm

IP koruma derecesi IP66uyumluluk standardı IEC 60529

Tamamlayıcı
montaj stili Müşteri tertibatı için
yatay sıraların sayısı 1
dikey sıraların sayısı 5
ürün ağırlığı 0.322 kg
yüksek basınçlı rondelaya direnç 7000000 Pa -de 55 °C, mesafe: 0,1 m
bloğun montajı Ön montaj
Arka montaj

elektrik yapısı kodu SR1
SR2
MR1
MF1
PF1
MF2
PF2
SF1
SF2
PR1

ana grup 5 kesim
ürünün grubu Standart gri

Ortam
koruyucu bakım TH
depolama için ortam hava sıcaklığı -40...70 °C
çalışma için ortam hava sıcaklığı -25...70 °C
aşırı gerilim kategorisi Sınıf IIuyumluluk standardı IEC 60536
NEMA koruma derecesi NEMA 13
NEMA 4X

IK koruma derecesi IK03uyumluluk standardı EN 50102
standartlar EN/IEC 60947-1
EN/IEC 60947-5-1
EN/IEC 60947-5-4
EN/IEC 60947-5-5
JIS C 4520
UL 508
CSA C22.2 No 14

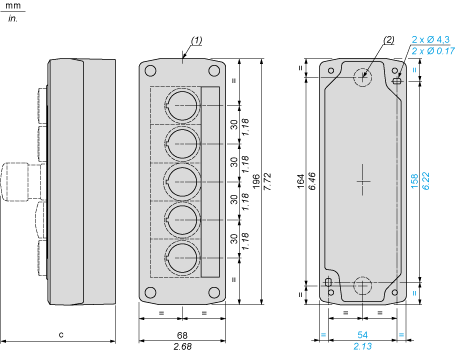

Dimensions


(1)2 knock-outs for Pg 13.5 cable gland, maximum capacity 12 mm/0.47 in.(2)Knock-out for cable entry, maximum capacity 14 mm/0.55 in.

Control station fitted with:

c in mm

c in in.

Flush pushbutton

62

2.44

Pilot light

64

2.52

Illuminated pushbutton

65.5

2.58

Projecting pushbutton

66

2.60

Selector switch

80

3.15

Mushroom head pushbutton

91.5

3.58

Latching mushroom head Emergency stop pushbutton wit h key

115

4.53

Key switch

105.5

4.15
