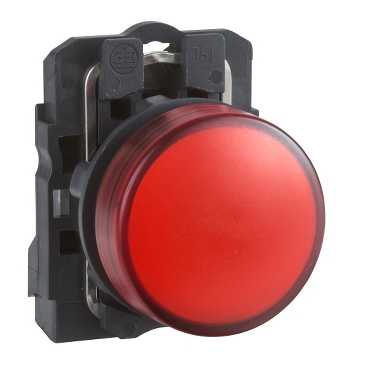

XB5AV64
  • XB5AV64
  • XB5AV64
  • XB5AV64
  • XB5AV64

Ana
Ürün serisi Harmony XB5
ürün ya da bileşen tipi Eksiksiz pilot ışığı
cihaz kısa adı XB5
şev malzemesi Plastik
sabitleme bileziği malzemesi Plastik
montaj çapı 22 mm
bölünemez miktar başına satış 1
sinyalleme birimi başlığı biçimi Yuvarlak
başlık/operatör veya lens rengi Kırmızı
operatör ek bilgisi Daz lens ile
ışık kaynağı Ampul dahil değil
ampul tabanı BA 9s
ışık bloğu beslemesi Doğrudan / <= 2,4 W
ışık kaynağı rengi Kırmızı
[Us] nominal besleme gerilimi <= 250 V
[Us] nominal besleme gerilimi <= 250 V

Tamamlayıcı
yükseklik 42 mm
genişlik 30 mm
derinlik 55 mm
terminallerin açıklaması ISO n°1 (X1-X2)PL
ürün ağırlığı 0.037 kg
yüksek basınçlı rondelaya direnç 7000000 Pa -de 55 °C,mesafe: 0,1 m
bağlantılar - terminaller Vida kelepçesi terminalleri : <= 2 x 1,5 mm² kablo uçluuyumluluk standardı EN/IEC 60947-1
Vida kelepçesi terminalleri : 1 x 0,22...2 x 2,5 mm² kablo uçsuzuyumluluk standardı EN/IEC 60947-1

[Ui] nominal yalıtım voltajı 250 V (kirlilik derecesi: 3)uyumluluk standardı EN 60947-1
[Uimp] nominal darbe dayanım voltajı 4 kVuyumluluk standardı EN 60947-1
sinyalleme tipi Sabit

Ortam
koruyucu bakım TH
depolama için ortam hava sıcaklığı -40...70 °C
çalışma için ortam hava sıcaklığı -25...55 °C
elektrik çarpmasına karşı koruma sınıfı Sınıf IIuyumluluk standardı IEC 60536
aşırı gerilim kategorisi Sınıf IIuyumluluk standardı IEC 60536
IP koruma derecesi IP66uyumluluk standardı IEC 60529
NEMA koruma derecesi NEMA 13
NEMA 4X

IK koruma derecesi IK05uyumluluk standardı IEC 50102
standartlar EN/IEC 60947-1
EN/IEC 60947-5-1
EN/IEC 60947-5-4
JIS C 4520
UL 508
CSA C22.2 No 14

ürün sertifikaları CSA
UL listeli

titreşim direnci 5 gn[Alan](f =[Alan]12...500 Hz)uyumluluk standardı IEC 60068-2-6
darbe dayanımı 30 gn (süre = 18 ms) için yarım sinüs dalgası hızlandırmauyumluluk standardı IEC 60068-2-27
50 gn (süre = 11 ms) için yarım sinüs dalgası hızlandırmauyumluluk standardı IEC 60068-2-27



Dimensions


e:clamping thickness: 1 to 6 mm / 0.04 to 0.24 in.b:30 mm / 1.18 in.c:41.5 mm / 1.63 in.

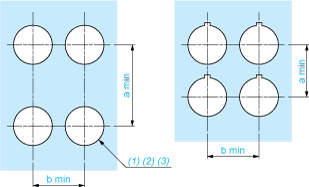

Panel Cut-out for Pushbuttons, Switches and Pilot Lights (Finished Holes, Ready for Installation)Connection by Screw Clamp Terminals or Plug-in Connectors or on Printed Circuit Board


(1)Diameter on finished panel or support(2)For selector switches and Emergency stop buttons, use of an anti-rotation plate type ZB5AZ902 is recommended.(3)Ø22.5 mm recommended (Ø22.3 0+0.4) / Ø0.89 in. recommended (Ø0.88 in. 0+0.016)

Connections

a in mm

a in in.

b in mm

b in in.

By screw clamp terminals or plug-in connector

40

1.57

30

1.18

By Faston connectors

45

1.77

32

1.26

On printed circuit board

30

1.18

30

1.18

Detail of Lug Recess


(1)Diameter on finished panel or support(2)For selector switches and Emergency stop buttons, use of an anti-rotation plate type ZB5AZ902 is recommended.(3)Ø22.5 mm recommended (Ø22.3 0+0.4) / Ø0.89 in. recommended (Ø0.88 in. 0+0.016)
