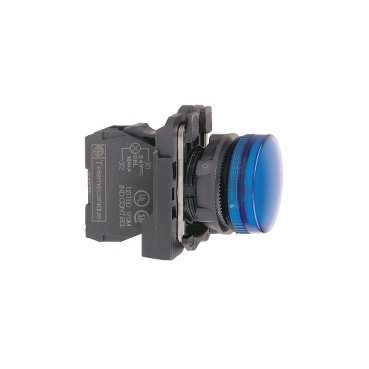

XB5AVM6

Ana Ürün serisi Harmony XB5   ürün ya da bileşen tipi Eksiksiz pilot ışığı   cihaz kısa adı XB5   şev malzemesi Plastik   sabitleme bileziği malzemesi Plastik   montaj çapı 22 mm   bölünemez miktar başına satış 1   sinyalleme birimi başlığı biçimi Yuvarlak   başlık/operatör veya lens rengi Mavi   operatör ek bilgisi Daz lens ile   ışık kaynağı Korumalı LED   ampul tabanı Entegre LED   ışık kaynağı rengi Mavi   [Us] nominal besleme gerilimi 230...240 V AC, 50/60 Hz   [Us] nominal besleme gerilimi 230...240 V AC, 50/60 Hz

Tamamlayıcı yükseklik 42 mm   genişlik 30 mm   derinlik 54 mm   terminallerin açıklaması ISO n°1 (X1-X2)PL   ürün ağırlığı 0.038 kg   yüksek basınçlı rondelaya direnç 7000000 Pa -de 55 °C,mesafe: 0,1 m   bağlantılar - terminaller Vida kelepçesi terminalleri : <= 2 x 1,5 mm² kablo uçluuyumluluk standardı EN/IEC 60947-1 Vida kelepçesi terminalleri : 1 x 0,22...2 x 2,5 mm² kablo uçsuzuyumluluk standardı EN/IEC 60947-1   [Ui] nominal yalıtım voltajı 250 V (kirlilik derecesi: 3)uyumluluk standardı EN 60947-1   [Uimp] nominal darbe dayanım voltajı 4 kVuyumluluk standardı EN 60947-1   sinyalleme tipi Sabit   besleme gerilimi limitleri 195...264 V AC   akım tüketimi 14 mA   hizmet ömrü 100000 h nominal gerilimde ve 25 °C   kesinti dayanımı 1 kVuyumluluk standardı IEC 61000-4-5

Ortam koruyucu bakım TH   depolama için ortam hava sıcaklığı -40...70 °C   çalışma için ortam hava sıcaklığı -25...70 °C   elektrik çarpmasına karşı koruma sınıfı Sınıf IIuyumluluk standardı IEC 60536   aşırı gerilim kategorisi Sınıf IIuyumluluk standardı IEC 60536   IP koruma derecesi IP66uyumluluk standardı IEC 60529   NEMA koruma derecesi NEMA 13 NEMA 4X   IK koruma derecesi IK05uyumluluk standardı IEC 50102   standartlar EN/IEC 60947-1 EN/IEC 60947-5-1 EN/IEC 60947-5-4 JIS C 4520 UL 508 CSA C22.2 No 14   ürün sertifikaları CSA UL listeli   titreşim direnci 5 gn[Alan](f =[Alan]12...500 Hz)uyumluluk standardı IEC 60068-2-6   darbe dayanımı 50 gn (süre = 18 ms) için yarım sinüs dalgası hızlandırmauyumluluk standardı IEC 60068-2-27 30 gn (süre = 11 ms) için yarım sinüs dalgası hızlandırmauyumluluk standardı IEC 60068-2-27   hızlı geçici akımlara direnç 2 kVuyumluluk standardı IEC 61000-4-4   elektromanyetik alanlara direnç 10 V/muyumluluk standardı IEC 61000-4-3   elektrostatik deşarja direnç 6 kV kontakta (metal parçalarda)uyumluluk standardı IEC 61000-4-2 8 kV serbest havada (yalıtım parçalarında)uyumluluk standardı IEC 61000-4-2   elektromanyetik emisyon Sınıf Buyumluluk standardı IEC 55011

Dimensions

e:clamping thickness: 1 to 6 mm / 0.04 to 0.24 in.b:30 mm / 1.18 in.c:41.5 mm / 1.63 in.

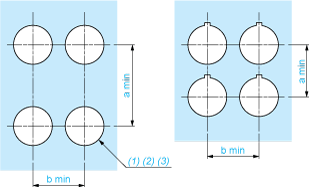

Panel Cut-out for Pushbuttons, Switches and Pilot Lights (Finished Holes, Ready for Installation)Connection by Screw Clamp Terminals or Plug-in Connectors or on Printed Circuit Board

(1)Diameter on finished panel or support(2)For selector switches and Emergency stop buttons, use of an anti-rotation plate type ZB5AZ902 is recommended.(3)Ø22.5 mm recommended (Ø22.3 ₀^+0.4) / Ø0.89 in. recommended (Ø0.88 in. ₀^+0.016)

Connections	a in mm	a in in.	b in mm	b in in.
By screw clamp terminals or plug-in connector	40	1.57	30	1.18
By Faston connectors	45	1.77	32	1.26
On printed circuit board	30	1.18	30	1.18

Detail of Lug Recess

(1)Diameter on finished panel or support(2)For selector switches and Emergency stop buttons, use of an anti-rotation plate type ZB5AZ902 is recommended.(3)Ø22.5 mm recommended (Ø22.3 ₀^+0.4) / Ø0.89 in. recommended (Ø0.88 in. ₀^+0.016)
