XB7EV03BP

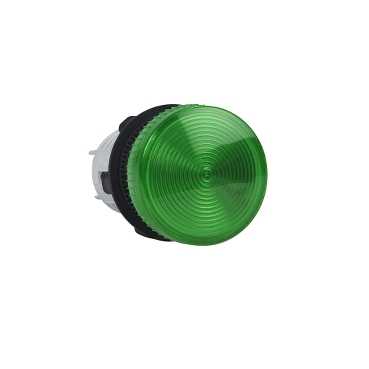

Ana Ürün serisi Harmony XB7   ürün ya da bileşen tipi Monolit pilot ışığı   cihaz kısa adı XB7   montaj çapı 22 mm   bölünemez miktar başına satış 10   sinyalleme birimi başlığı biçimi Yuvarlak   başlık/operatör veya lens rengi Yeşil   ışık kaynağı LED   ampul tabanı Entegre LED   [Us] nominal besleme gerilimi 24 V AC/DC, 50/60 Hz

Tamamlayıcı yükseklik 29 mm   genişlik 29 mm   derinlik 54 mm   terminallerin açıklaması ISO n°1 (X1-X2)PL   ürün ağırlığı 0.02 kg   cihaz montajı Sabitleme deliği: Ø 22,5 mm (22,3 +0,4/0)uyumluluk standardı EN/IEC 60947-5-1   sabitleme merkezi >= 30 x 40 mm açık destek paneli, metal, kalinlik: 1...6 mm >= 30 x 40 mm açık destek paneli, plastik, kalinlik: 2...6 mm   sabitleme modu Sabitleme somunu baş altı tavsiye edilen tork: 2,2 N.m (+/- 0,2 N.m)   bağlantılar - terminaller Vida kelepçesi terminalleri : <= 2 x 1,5 mm² kablo uçluuyumluluk standardı EN/IEC 60947-1 Vida kelepçesi terminalleri : 1 x 0,22...2 x 2,5 mm² kablo uçsuzuyumluluk standardı EN/IEC 60947-1   sıkma torku 0.8...1.2 N.muyumluluk standardı EN 60947-1   vida başının şekli Çapraz baslik ile uyumludur JIS No 1 tornavida Çapraz baslik ile uyumludur Philips no 1 tornavida Çapraz baslik ile uyumludur pozidriv No 1 tornavida Slotlu baslik ile uyumludur düz Ø 4 mm tornavida Slotlu baslik ile uyumludur düz Ø 5,5 mm tornavida   [Ui] nominal yalıtım voltajı 250 V (kirlilik derecesi: 3)uyumluluk standardı EN/IEC 60947-1   [Uimp] nominal darbe dayanım voltajı 6 kVuyumluluk standardı EN/IEC 60947-1   sinyalleme tipi Sabit   besleme gerilimi limitleri 19.2...30 V DC 21.6...26.4 V AC   akım tüketimi 20...27 mA   hizmet ömrü 70000 h nominal gerilimde ve 25 °C

Ortam koruyucu bakım TH   depolama için ortam hava sıcaklığı -40...70 °C   çalışma için ortam hava sıcaklığı -25...70 °C   aşırı gerilim kategorisi Sınıf IIuyumluluk standardı IEC 60536   IP koruma derecesi IP20 (arka yüz)uyumluluk standardı IEC 60529 IP65 (ön yüz)uyumluluk standardı IEC 60529   NEMA koruma derecesi NEMA 12uyumluluk standardı UL 50 E NEMA 4uyumluluk standardı UL 50 E   standartlar EN/IEC 60947-1 EN/IEC 60947-5-1 JIS C 4520 UL 508 CSA C22.2 No 14   titreşim direnci 5 gn[Alan](f =[Alan]2...500 Hz)uyumluluk standardı IEC 60068-2-6   darbe dayanımı 50 gn (süre = 11 ms) için yarım sinüs dalgası hızlandırmauyumluluk standardı IEC 60068-2-27   elektromanyetik uyumluluk Kesintili alan emisyonu, sınıf Buyumluluk standardı EN 55011

Pilot Light with Screw TerminalDimensions

eSupport panel thickness: 1 to 6 mm/0.4 to 0.24 in. (metal), 2 to 6 mm/0.8 to 0.24 in. (plastic).

MountingDiameter of Finished Fixing Holes

(1)Minimum value.(2)40 mm/1.58 in. for Emergency switching off pushbutton only.(3)Standard value: Ø 22.3 (0; + 0.4) mm/Ø 0.88 (0; + 0.02) in.

Faston Clip Connection

“U” Type Tag Connection

(1)6.5 mm/0.26 in. recommended, 7 mm/0.28 in. max.(2)M3 screw clamp terminal.
