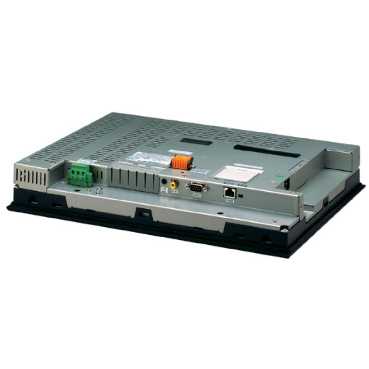

XBTGT7340

Satış fiyatı : TEKLİF ALINIZ
· Ürünü karşılaştırma listeme ekle
( Karşılaştır )

· Fiyatı düşünce bildir

· Aklımdakiler listesine ekle

· Stoga girince haber ver

Ana

Ürün serisi

Magelis XBTGT

ürün ya da bileşen tipi

Gelişmiş dokunmatik panel

ekran tipi

Arkadan aydınlatmalı renkli TFT LCD

ekran rengi

65536 renk

ekran çözünürlüğü

1024 x 768 pixels XGA

ekran boyutu

15 inç

yazılım tipi

Yapılandırma yazılımı

yazılım gösterimi

Vijeo Designer

işletim sistemi

Magelis

işlemci adı

CPU RISC

işlemci frekansı

266 MHz

bellek açıklaması

Veriyi yedekleme SRAM 512 kB lityum pil
Veriyi yedekleme SRAM 512 kB lityum pil

entegre bağlantı tipi

COM2 seri bağlantı RJ45 RS485 <= 187,5 kbit/sn Siemens MPI (187,5 kbit/sn)
COM2 seri bağlantı RJ45 RS485 <= 187,5 kbit/sn Siemens MPI (187,5 kbit/sn)

elektrostatik deşarja direnç

6 kV IEC 61000-4-2 seviye 3

kesim boyutları

383,5 (+ 1/- 0) x 282,5 (+ 1/- 0) mm

Tamamlayıcı

dokunmatik bölge

1024 x 1024

dokunmatik panel

Analog

arka aydınlatma ömrü

parlaklık

Dokunmatik panel üzerinden 8 düzey

karakter yazı tipi

ASCII (Avrupa karakterleri)
Çince (basitleştirilmiş Çince)
Japonca (ANK, Kanji)
Korece
Tayvanca (geleneksel Çince)

[Us] nominal besleme gerilimi

24 V DC

besleme

Harici kaynak

besleme gerilimi limitleri

19.2...28.8 V

kalkış akımı

<= 30 A

güç tüketimi

42 W

yerel sinyalleme

1 LED (yeşil veya turuncu) için normal çalışma veya arka aydınlatma hatalı

sayfaların sayısı

Dahili bellek kapasitesi ile sınırlı

karşıdan yüklenebilir protokoller

FIPWAY Telemecanique Modicon
Modbus Plus Telemecanique Modicon
Modbus TCP Telemecanique Modicon
Modbus Telemecanique Modicon
Üçüncü taraf protokoller Mitsubishi Melsec
Üçüncü taraf protokoller Omron Sysmac
Üçüncü taraf protokoller Rockwell Automation Allen-Bradley
Üçüncü taraf protokoller Siemens Simatic
Uni-TE Telemecanique Modicon

gerçek zamanlı saat

Dahili

bellek tipi

Compact Flash kartı için 1 slot (128 MB ila 1 GB)

yuva kullanımı

For 1 fieldbus communication card (Device Net, Profibus DP)

port Ethernet

10BASE-T/100BASE-TX

ürün montajı

Sıva altı montaj

sabitleme modu

4 yaylı klipsle
8 vida kelepçesiyle

ön malzeme

muhafaza malzemesi

Alüminyum alaşım

işaret

genişlik

395 mm

yükseklik

294 mm

derinlik

60 mm

ürün ağırlığı

5.6 kg

Ortam

mikro kırılmalara bağışıklık

<= 10 ms

standartlar

EN 61131-2
FCC Sınıf A
IEC 61000-6-2
UL 1604
UL 508
CSA C22.2 No 14

ürün sertifikaları

ATEX zone 2/22
CSA Sınıf 1 Bölüm 2 T4A
CSA Sınıf 1 Bölüm 2 T5
C-Tick
CULus
UL Sınıf 1 Bölüm 2 T4A
UL Sınıf 1 Bölüm 2 T5

çalışma için ortam hava sıcaklığı

0...50 °C

depolama için ortam hava sıcaklığı

-20...60 °C

bağıl nem

Yoğuşmasız

çalışma yüksekliği

< 2000 m

IP koruma derecesi

IP20 (arka panel)uyumluluk standardı IEC 60529
IP65 (ön panel)uyumluluk standardı IEC 60529

NEMA koruma derecesi

NEMA 4X ön panel (iç mekan kullanımı)

darbe dayanımı

15 gn için 11 msuyumluluk standardı IEC 60068-2-27

titreşim direnci

IEC 60068-2-6 IEC 60068-2-6 IEC 60068-2-6 IEC 60068-2-6 IEC 60068-2-6 IEC 60068-2-6 IEC 60068-2-6 conforming to IEC 60068-2-6 conforming to IEC 60068-2-6 conforming to IEC 60068-2-6 conforming to IEC 60068-2-6 conforming to IEC 60068-2-6 conforming to IEC

elektromanyetik alanlara direnç

10 V/muyumluluk standardı IEC 61000-4-3

hızlı geçici akımlara direnç

2 kVuyumluluk standardı IEC 61000-4-4 seviye 3

Sürdürülebilirlik Teklifi

Sürdürülebilir teklif durumu

Green Premium ürünü

RoHS

Compliant - since 0613 - Schneider Electric declaration of conformity

REACh

Referans eşiğin üzerinde SVHC içermez

Ürünün çevresel profili

Mevcut

Ürün kullanım ömrü sonu talimatları

Mevcut

Dimensions

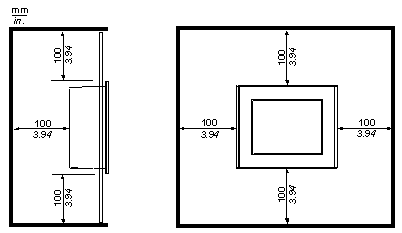

ClearanceInstallation Requirements

For easier maintenance, operation and improved ventilation, be sure to install the unit at least 100 mm (3.94 in) away from adjacent structures and other equipment:

Panel Cut-out Dimensions

Dimensions in mm

Graphic Display Terminal
Cut-out for Flush Mounting
H (-/+ 0.1 mm)
G (-/+ 0.1 mm)
r
Panel Thickness
XBTGT1105
XBTGT1135
XBTGT1335
92.5
118
3 max.
1.6 ... 5
XBTGT2110
XBTGT2120
XBTGT2130
XBTGT2220
XBTGT2330
123.5
156
3 max.
1.6 ... 5
XBTGT4230
XBTGT4330
XBTGT4340
159.5
204.5
3 max.
1.6 ... 10
XBTGT5230
XBTGT6330
XBTGT6340
227.5
301.5
3 max.
1.6 ... 10
XBTGT5330
XBTGT5340
201
259
3 max.
1.6 ... 10
XBTGT7340
282.5
383.5
3 max.
1.6 ... 10

Dimensions in in.

Graphic Display Terminal
Cut-out for Flush Mounting
H (-/+0.004 in.)
G (-/+0.004 in.)
r
Panel Thickness
XBTGT1105
XBTGT1135
XBTGT1335
3.64
4.65
0.12 max.
0.06 ... 0.20
XBTGT2110
XBTGT2120
XBTGT2130
XBTGT2220
XBTGT2330
4.86
6.14
0.12 max.
0.06 ... 0.20
XBTGT4230
XBTGT4330
XBTGT4340
6.28
8.05
0.12 max.
0.06 ... 0.39
XBTGT5230
XBTGT6330
XBTGT6340
8.96
11.87
0.12 max.
0.06 ... 0.39
XBTGT5330
XBTGT5340
7.91
10.20
0.12 max.
0.06 ... 0.39
XBTGT7340
11.12
15.10
0.12 max.
0.06 ... 0.39

Graphic Display Terminal	Cut-out for Flush Mounting
Graphic Display Terminal	H (-/+ 0.1 mm)	G (-/+ 0.1 mm)	r	Panel Thickness
XBTGT1105 XBTGT1135 XBTGT1335	92.5	118	3 max.	1.6 ... 5
XBTGT2110 XBTGT2120 XBTGT2130 XBTGT2220 XBTGT2330	123.5	156	3 max.	1.6 ... 5
XBTGT4230 XBTGT4330 XBTGT4340	159.5	204.5	3 max.	1.6 ... 10
XBTGT5230 XBTGT6330 XBTGT6340	227.5	301.5	3 max.	1.6 ... 10
XBTGT5330 XBTGT5340	201	259	3 max.	1.6 ... 10
XBTGT7340	282.5	383.5	3 max.	1.6 ... 10

Graphic Display Terminal	Cut-out for Flush Mounting
Graphic Display Terminal	H (-/+0.004 in.)	G (-/+0.004 in.)	r	Panel Thickness
XBTGT1105 XBTGT1135 XBTGT1335	3.64	4.65	0.12 max.	0.06 ... 0.20
XBTGT2110 XBTGT2120 XBTGT2130 XBTGT2220 XBTGT2330	4.86	6.14	0.12 max.	0.06 ... 0.20
XBTGT4230 XBTGT4330 XBTGT4340	6.28	8.05	0.12 max.	0.06 ... 0.39
XBTGT5230 XBTGT6330 XBTGT6340	8.96	11.87	0.12 max.	0.06 ... 0.39
XBTGT5330 XBTGT5340	7.91	10.20	0.12 max.	0.06 ... 0.39
XBTGT7340	11.12	15.10	0.12 max.	0.06 ... 0.39
