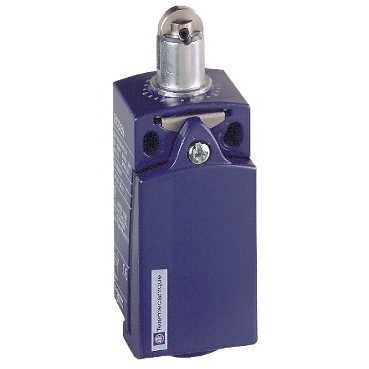

XCKD2102P16

Ana Ürün serisi OsiSense XC   seri adı Standart biçim   ürün ya da bileşen tipi Limit anahtarı   cihaz kısa adı XCKD   sensör tasarımı Kompakt biçimli Cuyumluluk standardı CENELEC EN 50047   gövde tipi Sabit   başlık tipi Pim başlığı   malzeme Metal   gövde malzemesi Zamak   başlık malzemesi Zamak   sabitleme modu Gövdeyle   çalışma başlığının hareketi Lineer   operatörün tipi Yaylı dönüş makara pimi metal   yaklaşım tipi Yanal yaklaşım 2 yön   kutupların sayısı 2   kontak tipi ve düzenleme 1 NK + 1 NA   kontak işlemi Ani hareketli

Tamamlayıcı anahtar çalıştırma 30° kam aracılığıyla   elektrikli bağlantı Vida kelepçesi terminalleri, kelepçeleme kapasitesi: 1 x 0,34...2 x 1,5 mm²   kablo girişi M16 x 1,5 kablo rakoru için 1 giriş tapped, kablo dis çapi: 4...8 mm   kontak yalıtım biçimi Zb   pozitif açıklık Ile   pozitif açıklık minimum gücü 36 N   minimum açma gücü 12 N   maksimum çalıştırma hızı 0.5 m/s   tekrarlama doğruluğu Açma noktalarında 0,1 mm 1 milyon çalışma döngüsü ile   kontak kodu gösterimi A300, AC-15 (Ue = 240 V, Ie = 3 A) , Ithe = 10 Auyumluluk standardı EN 60947-5-1 A300, AC-15 (Ue = 240 V, Ie = 3 A) , Ithe = 10 Auyumluluk standardı IEC 60947-5-1 ek A Q300, DC-13 (Ue = 250 V, Ie = 0,27 A) uyumluluk standardı EN 60947-5-1 Q300, DC-13 (Ue = 250 V, Ie = 0,27 A) uyumluluk standardı IEC 60947-5-1 ek A   [Ui] nominal yalıtım voltajı 500 V kirlilik derecesi 3uyumluluk standardı IEC 60947-1 300 Vuyumluluk standardı UL 508 300 Vuyumluluk standardı CSA C22.2 No 14   terminaller arasında direnç <= 25 MOhmuyumluluk standardı IEC 60255-7 kategori 3   [Uimp] nominal darbe dayanım voltajı 6 kVuyumluluk standardı IEC 60664 6 kVuyumluluk standardı IEC 60947-1   kısa devre koruması 10 A kartuş sigorta gG   elektrik dayanıklılığı 5000000 cycles, DC-13, 120 V, 4 W, çalisma hizi: <= 60 cyc/mn, yük faktörü: 0.5, DCuyumluluk standardı IEC 60947-5-1 ek C 5000000 cycles, DC-13, 24 V, 10 W, çalisma hizi: <= 60 cyc/mn, yük faktörü: 0.5, DCuyumluluk standardı IEC 60947-5-1 ek C 5000000 cycles, DC-13, 48 V, 7 W, çalisma hizi: <= 60 cyc/mn, yük faktörü: 0.5, DCuyumluluk standardı IEC 60947-5-1 ek C   mekanik dayanıklılık 10000000 cycles   genişlik 31 mm   yükseklik 65 mm   derinlik 30 mm   ürün ağırlığı 0.185 kg   terminallerin açıklaması ISO n°1 (13-14)NO (21-22)NC

Ortam darbe dayanımı 50 gn (süre = 11 ms)uyumluluk standardı IEC 60068-2-27   titreşim direnci 25 gn[Alan](f =[Alan]10...500 Hz) uyumluluk standardı IEC 60068-2-6   IP koruma derecesi IP66uyumluluk standardı IEC 60529 IP67uyumluluk standardı IEC 60529   IK koruma derecesi IK06uyumluluk standardı EN 50102   elektrik çarpmasına karşı koruma sınıfı Sınıf Iuyumluluk standardı IEC 61140 Sınıf Iuyumluluk standardı NF C 20-030   çalışma için ortam hava sıcaklığı -25...70 °C   depolama için ortam hava sıcaklığı -40...70 °C   koruyucu bakım TC   ürün sertifikaları CCC CSA UL   standartlar EN 60204-1 EN 60947-5-1 IEC 60204-1 IEC 60947-5-1 UL 508 CSA C22.2 No 14

Sürdürülebilirlik Teklifi Sürdürülebilir teklif durumu Green Premium ürünü   RoHS Uyumlu - 1002'den itibaren - Schneider Electric uyumluluk beyanı   REACh Referans eşiğin üzerinde SVHC içermez   Ürün kullanım ömrü sonu talimatları Özel geri dönüşüm işlemlerine gerek yoktur

Dimensions

(1)Tapped entry for M16 x 1.5(2)2 elongated holes Ø 4.3 x 6.3 mm on 22 mm centres, 2 holes Ø 4.3 on 20 mm centres.(3)2 x Ø 3 holes for support studs, depth 4 mm.

Mounting with Cable EntryPosition of Cable Gland

(1)Recommended(2)To be avoided

Setting-upPlunger or Multi-directional Heads
