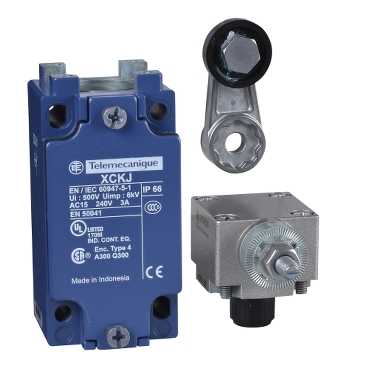

XCKJ10511

Ana Ürün serisi OsiSense XC   seri adı Standart biçim   ürün ya da bileşen tipi Limit anahtarı   cihaz kısa adı XCKJ   sensör tasarımı Biçim Auyumluluk standardı CENELEC EN 50041   gövde tipi Sabit   başlık tipi Döner başlık   malzeme Metal   gövde malzemesi Zamak   başlık malzemesi Zamak   sabitleme modu Gövdeyle   çalışma başlığının hareketi Döner   operatörün tipi Yaylı dönüş makara manivelası thermoplastik   yaklaşım tipi Yanal yaklaşım 1 veya 2 programlanabilir yön   kablo girişi Pg 13.5 kablo rakoru için 1 giriş tapped, kablo dis çapi: 9...12 mm   kutupların sayısı 2   kontak tipi ve düzenleme 1 NK + 1 NA   kontak işlemi Ani hareketli

Tamamlayıcı anahtar çalıştırma 30° kam aracılığıyla   elektrikli bağlantı Vida kelepçesi terminalleri, kelepçeleme kapasitesi: 1 x 0,34...2 x 1,5 mm²   kontak yalıtım biçimi Zb   adımların sayısı 1   pozitif açıklık Ile   pozitif açıklık minimum torku 0.5 N.m   minimum açma torku 0.25 N.m   maksimum çalıştırma hızı 1.5 m/s   [Ie] nominal çalışma akımı 3 A -de 240 V, AC-15, A300uyumluluk standardı EN/IEC 60947-5-1 ek A 0,27 A -de 250 V, DC-13, Q300uyumluluk standardı EN/IEC 60947-5-1 ek A   [Ithe] klasik muhafazalı termik akım 10 A   [Ui] nominal yalıtım voltajı 500 V kirlilik derecesi 3uyumluluk standardı IEC 60947-1 300 Vuyumluluk standardı UL 508 300 Vuyumluluk standardı CSA C22.2 No 14   terminaller arasında direnç <= 25 MOhmuyumluluk standardı IEC 60255-7 kategori 3   [Uimp] nominal darbe dayanım voltajı 6 kVuyumluluk standardı IEC 60664 6 kVuyumluluk standardı IEC 60947-1   kısa devre koruması 10 A tarafindan gG kartuş sigorta   elektrik dayanıklılığı 5000000 cycles, DC-13, endüktif yük tipi, 120 V, 4 W, çalisma hizi: <= 60 cyc/mn, yük faktörü: 0.5uyumluluk standardı IEC 60947-5-1 ek C 5000000 cycles, DC-13, endüktif yük tipi, 24 V, 10 W, çalisma hizi: <= 60 cyc/mn, yük faktörü: 0.5uyumluluk standardı IEC 60947-5-1 ek C 5000000 cycles, DC-13, endüktif yük tipi, 48 V, 7 W, çalisma hizi: <= 60 cyc/mn, yük faktörü: 0.5uyumluluk standardı IEC 60947-5-1 ek C   mekanik dayanıklılık 30000000 cycles   genişlik 40 mm   yükseklik 77 mm   derinlik 44 mm   ürün ağırlığı 0.48 kg   terminallerin açıklaması ISO n°1 (13-14)NO (21-22)NC

Ortam darbe dayanımı 50 gn (süre = 11 ms)uyumluluk standardı IEC 60068-2-27   titreşim direnci 25 gn[Alan](f =[Alan]10...500 Hz) uyumluluk standardı IEC 60068-2-6   IP koruma derecesi IP66uyumluluk standardı IEC 60529   IK koruma derecesi IK07uyumluluk standardı EN 50102   aşırı gerilim kategorisi Sınıf Iuyumluluk standardı NF C 20-030 Sınıf Iuyumluluk standardı IEC 61140   çalışma için ortam hava sıcaklığı -25...70 °C   depolama için ortam hava sıcaklığı -40...70 °C   koruyucu bakım TC   ürün sertifikaları CCC CSA UL   standartlar CENELEC EN 50041 EN 60204-1 EN 60947-5-1 IEC 60204-1 IEC 60947-5-1 UL 508 CSA C22.2 No 14

Sürdürülebilirlik Teklifi Sürdürülebilir teklif durumu Green Premium ürünü   RoHS Compliant - since 0951 - Schneider Electric declaration of conformity   REACh Referans eşiğin üzerinde SVHC içermez   Ürün kullanım ömrü sonu talimatları Özel geri dönüşüm işlemlerine gerek yoktur

Dimensions

(1)1 tapped entry Pg 13.5

Mounting with Cable EntryPosition of Cable Gland

(1)Recommended(2)To be avoided

Mounting with Rotary Heads and LeversType of Cam

(1)Recommended(2)To be avoided

Setting-up with Lever Head

(1)5° steps throughout 360° / Tightening torque (Min : 1) (Max : 1.5)(2)45° steps throughout 360° / Tightening torque (Min : 1) (Max : 1.5)(a)Tightening torque (Min : 1) (Max : 1.5)

Setting-up with Head ZCKE05Direction of Actuation Programming
