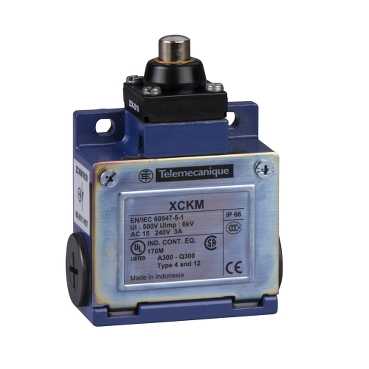

XCKM110

Ana Ürün serisi OsiSense XC   seri adı Standart biçim   ürün ya da bileşen tipi Limit anahtarı   cihaz kısa adı XCKM   gövde tipi Sabit   başlık tipi Pim başlığı   malzeme Metal   gövde malzemesi Zamak   sabitleme modu Gövdeyle   çalışma başlığının hareketi Lineer   operatörün tipi Yaylı dönüş pimi metal   yaklaşım tipi Dikey yaklaşım 1 yön   kablo girişi Pg 11 kablo rakoru için 3 giriş tapped   kutupların sayısı 2   kontak tipi ve düzenleme 1 NK + 1 NA   kontak işlemi Ani hareketli

Tamamlayıcı anahtar çalıştırma Uçta   elektrikli bağlantı Vida kelepçesi terminalleri, kelepçeleme kapasitesi: 1 x 0,34...2 x 1,5 mm²   kontak yalıtım biçimi Zb   adımların sayısı 1   pozitif açıklık Ile   pozitif açıklık minimum gücü 45 N   minimum açma gücü 15 N   minimum çalıştırma hızı 0.01 m/min   maksimum çalıştırma hızı 0.5 m/s   tekrarlama doğruluğu Açma noktalarında 0,05 mm 1 milyon çalışma döngüsü ile   kontak kodu gösterimi A300, AC-15 (Ue = 240 V, Ie = 3 A) uyumluluk standardı EN/IEC 60947-5-1 ek A Q300, DC-13 (Ue = 250 V, Ie = 0,27 A) uyumluluk standardı EN/IEC 60947-5-1 ek A   [Ithe] klasik muhafazalı termik akım 10 A AC   [Ui] nominal yalıtım voltajı 500 V kirlilik derecesi 3uyumluluk standardı IEC 60947-1 300 Vuyumluluk standardı UL 508 300 Vuyumluluk standardı CSA C22.2 No 14   terminaller arasında direnç <= 25 MOhmuyumluluk standardı IEC 60255-7 kategori 3   [Uimp] nominal darbe dayanım voltajı 6 kVuyumluluk standardı IEC 60664 6 kVuyumluluk standardı IEC 60947-1   kısa devre koruması 10 A tarafindan gG kartuş sigorta   elektrik dayanıklılığı 5000000 cycles, DC-13, endüktif yük tipi, 120 V, 4 W, çalisma hizi: <= 60 cyc/mn, yük faktörü: 0.5uyumluluk standardı IEC 60947-5-1 ek C 5000000 cycles, DC-13, endüktif yük tipi, 24 V, 7 W, çalisma hizi: <= 60 cyc/mn, yük faktörü: 0.5uyumluluk standardı IEC 60947-5-1 ek C 5000000 cycles, DC-13, endüktif yük tipi, 48 V, 10 W, çalisma hizi: <= 60 cyc/mn, yük faktörü: 0.5uyumluluk standardı IEC 60947-5-1 ek C   mekanik dayanıklılık 20000000 cycles   genişlik 64 mm   yükseklik 64 mm   derinlik 30 mm   ürün ağırlığı 0.25 kg   terminallerin açıklaması ISO n°1 (13-14)NO (21-22)NC

Ortam darbe dayanımı 50 gn (süre = 11 ms)uyumluluk standardı EN/IEC 60068-2-27   titreşim direnci 25 gn[Alan](f =[Alan]10...500 Hz) uyumluluk standardı EN/IEC 60068-2-6   IP koruma derecesi IP66uyumluluk standardı EN/IEC 60529   IK koruma derecesi IK05uyumluluk standardı EN 50102   elektrik çarpmasına karşı koruma sınıfı Sınıf Iuyumluluk standardı IEC 61140 Sınıf Iuyumluluk standardı NF C 20-030   çalışma için ortam hava sıcaklığı -25...70 °C   depolama için ortam hava sıcaklığı -40...70 °C   koruyucu bakım TC   ürün sertifikaları CCC CSA UL   standartlar EN 60204-1 EN 60947-5-1 IEC 60204-1 IEC 60947-5-1 UL 508 CSA C22.2 No 14

Sürdürülebilirlik Teklifi Sürdürülebilir teklif durumu Green Premium ürünü   RoHS Compliant - since 1007 - Schneider Electric declaration of conformity   REACh Referans eşiğin üzerinde SVHC içermez   Ürün kullanım ömrü sonu talimatları Özel geri dönüşüm işlemlerine gerek yoktur

Dimensions

(1)3 tapped entries Pg 11 cable glandØ :2 elongated holes Ø 5.2 x 6.2

Mounting with Cable EntryPosition of Cable Gland

(1)Recommended(2)To be avoided
