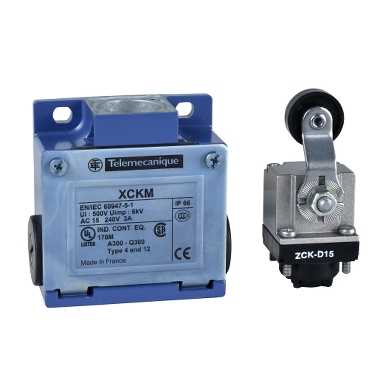

XCKM115

Satış fiyatı : TEKLİF ALINIZ
· Ürünü karşılaştırma listeme ekle
( Karşılaştır )

· Fiyatı düşünce bildir

· Aklımdakiler listesine ekle

· Stoga girince haber ver

Ana

Ürün serisi

OsiSense XC

seri adı

Standart biçim

ürün ya da bileşen tipi

Limit anahtarı

cihaz kısa adı

XCKM

gövde tipi

Sabit

başlık tipi

Döner başlık

malzeme

Metal

gövde malzemesi

Zamak

sabitleme modu

Gövdeyle

çalışma başlığının hareketi

Döner

operatörün tipi

Yaylı dönüş makara manivelası thermoplastik

yaklaşım tipi

Yanal yaklaşım 2 yön

kablo girişi

Pg 11 kablo rakoru için 3 giriş tapped

kutupların sayısı

kontak tipi ve düzenleme

1 NK + 1 NA

kontak işlemi

Ani hareketli

Tamamlayıcı

anahtar çalıştırma

30° kam aracılığıyla

elektrikli bağlantı

Vida kelepçesi terminalleri, kelepçeleme kapasitesi: 1 x 0,34...2 x 1,5 mm²

kontak yalıtım biçimi

adımların sayısı

pozitif açıklık

Ile

pozitif açıklık minimum torku

0.25 N.m

minimum açma torku

0.1 N.m

minimum çalıştırma hızı

0.01 m/min

maksimum çalıştırma hızı

1.5 m/s

kontak kodu gösterimi

A300, AC-15 (Ue = 240 V, Ie = 3 A) uyumluluk standardı EN/IEC 60947-5-1 ek A
Q300, DC-13 (Ue = 250 V, Ie = 0,27 A) uyumluluk standardı EN/IEC 60947-5-1 ek A

[Ithe] klasik muhafazalı termik akım

10 A AC

[Ui] nominal yalıtım voltajı

500 V kirlilik derecesi 3uyumluluk standardı IEC 60947-1
300 Vuyumluluk standardı UL 508
300 Vuyumluluk standardı CSA C22.2 No 14

terminaller arasında direnç

<= 25 MOhmuyumluluk standardı IEC 60255-7 kategori 3

[Uimp] nominal darbe dayanım voltajı

6 kVuyumluluk standardı IEC 60664
6 kVuyumluluk standardı IEC 60947-1

kısa devre koruması

10 A tarafindan gG kartuş sigorta

elektrik dayanıklılığı

5000000 cycles, DC-13, endüktif yük tipi, 120 V, 4 W, çalisma hizi: <= 60 cyc/mn, yük faktörü: 0.5uyumluluk standardı IEC 60947-5-1 ek C
5000000 cycles, DC-13, endüktif yük tipi, 24 V, 7 W, çalisma hizi: <= 60 cyc/mn, yük faktörü: 0.5uyumluluk standardı IEC 60947-5-1 ek C
5000000 cycles, DC-13, endüktif yük tipi, 48 V, 10 W, çalisma hizi: <= 60 cyc/mn, yük faktörü: 0.5uyumluluk standardı IEC 60947-5-1 ek C

mekanik dayanıklılık

15000000 cycles

genişlik

64 mm

yükseklik

64 mm

derinlik

30 mm

ürün ağırlığı

0.28 kg

terminallerin açıklaması ISO n°1

(13-14)NO
(21-22)NC

Ortam

darbe dayanımı

50 gn (süre = 11 ms)uyumluluk standardı EN/IEC 60068-2-27

titreşim direnci

25 gn[Alan](f =[Alan]10...500 Hz) uyumluluk standardı EN/IEC 60068-2-6

IP koruma derecesi

IP66uyumluluk standardı EN/IEC 60529

IK koruma derecesi

IK05uyumluluk standardı EN 50102

elektrik çarpmasına karşı koruma sınıfı

Sınıf Iuyumluluk standardı IEC 61140
Sınıf Iuyumluluk standardı NF C 20-030

çalışma için ortam hava sıcaklığı

-25...70 °C

depolama için ortam hava sıcaklığı

-40...70 °C

koruyucu bakım

ürün sertifikaları

CCC
CSA
UL

standartlar

EN 60204-1
EN 60947-5-1
IEC 60204-1
IEC 60947-5-1
UL 508
CSA C22.2 No 14

Sürdürülebilirlik Teklifi

Sürdürülebilir teklif durumu

Green Premium ürünü

RoHS

Compliant - since 1007 - Schneider Electric declaration of conformity

REACh

Referans eşiğin üzerinde SVHC içermez

Ürün kullanım ömrü sonu talimatları

Özel geri dönüşüm işlemlerine gerek yoktur

Dimensions

(1)3 tapped entries Pg 11 cable glandØ :2 elongated holes Ø 5.2 x 6.2

Mounting with Cable EntryPosition of Cable Gland

(1)Recommended(2)To be avoided

Mounting with Rotary Heads and LeversType of Cam

(1)Recommended(2)To be avoided
