Ana
Ürün serisi OsiSense XC
seri adı Standart biçim

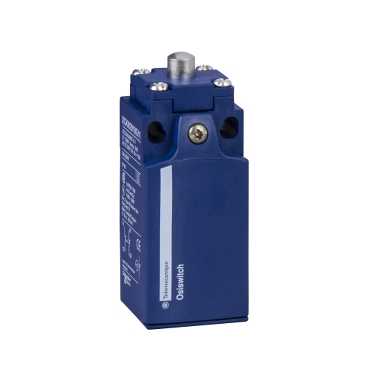

ürün ya da bileşen tipi Limit anahtarı
cihaz kısa adı XCKN
sensör tasarımı Kompakt biçimli B
gövde tipi Sabit
başlık tipi Pim başlığı
malzeme Plastik
gövde malzemesi Plastik
başlık malzemesi Plastik
sabitleme modu Gövdeyle
çalışma başlığının hareketi Lineer
operatörün tipi Yaylı dönüş pimi metal
yaklaşım tipi Dikey yaklaşım 1 yön
kablo girişi Pg 11 kablo rakoru için 1 giriş tapped
kutupların sayısı 2
kontak tipi ve düzenleme 1 NK + 1 NA
kontak işlemi Ani hareketli

Tamamlayıcı
anahtar çalıştırma Uçta
elektrikli bağlantı Vida kelepçesi terminalleri, kelepçeleme kapasitesi: 1 x 0,34...2 x 1,5 mm²
kontak yalıtım biçimi Zb
pozitif açıklık Ile
pozitif açıklık minimum gücü 30 N
minimum açma gücü 15 N
minimum çalıştırma hızı 0.01 m/min
maksimum çalıştırma hızı 0.5 m/s
tekrarlama doğruluğu Açma noktalarında 0,1 mm 1 milyon çalışma döngüsü ile
kontak kodu gösterimi R300, DC-13 (Ue = 250 V, Ie = 0,1 A) uyumluluk standardı EN/IEC 60947-5-1 ek A
A300, AC-15 (Ue = 240 V, Ie = 3 A) , Ithe = 10 Auyumluluk standardı EN/IEC 60947-5-1 ek A

[Ui] nominal yalıtım voltajı 500 V kirlilik derecesi 3uyumluluk standardı IEC 60947-1
300 Vuyumluluk standardı UL 508
300 Vuyumluluk standardı CSA C22.2 No 14

[Uimp] nominal darbe dayanım voltajı 6 kVuyumluluk standardı IEC 60664
6 kVuyumluluk standardı IEC 60947-1

kısa devre koruması 10 A kartuş sigortası tip gG
elektrik dayanıklılığı 5000000 cycles, DC-13, 120 V, 4 W, çalisma hizi: <= 60 cyc/mn, yük faktörü: 0.5uyumluluk standardı IEC 60947-5-1 ek C
5000000 cycles, DC-13, 24 V, 10 W, çalisma hizi: <= 60 cyc/mn, yük faktörü: 0.5uyumluluk standardı IEC 60947-5-1 ek C
5000000 cycles, DC-13, 48 V, 7 W, çalisma hizi: <= 60 cyc/mn, yük faktörü: 0.5uyumluluk standardı IEC 60947-5-1 ek C

mekanik dayanıklılık 10000000 cycles
genişlik 30 mm
yükseklik 75 mm
derinlik 30 mm
ürün ağırlığı 0.135 kg
terminallerin açıklaması ISO n°1 (13-14)NO
(21-22)NC


Ortam
darbe dayanımı 50 gn (süre = 11 ms)uyumluluk standardı IEC 60068-2-27
titreşim direnci 25 gn[Alan](f =[Alan]10...500 Hz) uyumluluk standardı IEC 60068-2-6
IP koruma derecesi IP65uyumluluk standardı IEC 60529
IK koruma derecesi IK04uyumluluk standardı EN 50102
aşırı gerilim kategorisi Sınıf IIuyumluluk standardı IEC 61140
Sınıf IIuyumluluk standardı NF C 20-030

çalışma için ortam hava sıcaklığı -25...70 °C
depolama için ortam hava sıcaklığı -40...70 °C
koruyucu bakım TC
ürün sertifikaları CCC
CSA
UL

standartlar EN 60204-1
EN 60947-5-1
IEC 60204-1
IEC 60947-5-1
UL 508
CSA C22.2 No 14


Sürdürülebilirlik Teklifi
Sürdürülebilir teklif durumu Green Premium ürünü
RoHS Compliant - since 0953 - Schneider Electric declaration of conformity
REACh Referans eşiğin üzerinde SVHC içermez
Ürünün çevresel profili Mevcut
Ürün kullanım ömrü sonu talimatları Özel geri dönüşüm işlemlerine gerek yoktur


Dimensions


(1)1 tapped entry for Pg 11 cable gland(2)Ø: 2 elongated holes Ø 4.3 x 6.3 on 22 mm centres, 2 holes Ø 4.3 on 20 mm centres.



Mounting with Cable EntryPosition of Cable Gland


(1)Recommended(2)To be avoided
