XCKN2149P20

Ana Ürün serisi OsiSense XC   seri adı Standart biçim   ürün ya da bileşen tipi Limit anahtarı   cihaz kısa adı XCKN   sensör tasarımı Kompakt   gövde tipi Sabit   başlık tipi Döner başlık   malzeme Plastik   gövde malzemesi Plastik   başlık malzemesi Plastik   sabitleme modu Gövdeyle   çalışma başlığının hareketi Döner   operatörün tipi Yaylı dönüş makara manivelası thermoplastik (değişken uzunluk, makara çapı 50 mm)   yaklaşım tipi Yanal yaklaşım 2 yön   kablo girişi M20 x 1,5 kablo rakoru için 1 giriş tapped, kablo dis çapi: 7...13 mm   kutupların sayısı 2   kontak tipi ve düzenleme 1 NK + 1 NA   kontak işlemi Ani hareketli

Tamamlayıcı anahtar çalıştırma 30° kam aracılığıyla   elektrikli bağlantı Vida kelepçesi terminalleri, kelepçeleme kapasitesi: 1 x 0,34...2 x 1,5 mm²   kontak yalıtım biçimi Zb   pozitif açıklık Ile   minimum açma torku 0.1 N.m   maksimum çalıştırma hızı 1.5 m/s   kontak kodu gösterimi R300, DC-13 (Ue = 250 V, Ie = 0,1 A) uyumluluk standardı EN/IEC 60947-5-1 ek A A300, AC-15 (Ue = 240 V, Ie = 3 A) , Ithe = 10 Auyumluluk standardı EN/IEC 60947-5-1 ek A   [Ui] nominal yalıtım voltajı 500 V kirlilik derecesi 3uyumluluk standardı IEC 60947-1 300 Vuyumluluk standardı UL 508 300 Vuyumluluk standardı CSA C22.2 No 14   [Uimp] nominal darbe dayanım voltajı 6 kVuyumluluk standardı IEC 60664 6 kVuyumluluk standardı IEC 60947-1   kısa devre koruması 10 A kartuş sigortası tip gG   elektrik dayanıklılığı 5000000 cycles, DC-13, 120 V, 4 W, çalisma hizi: <= 60 cyc/mn, yük faktörü: 0.5uyumluluk standardı IEC 60947-5-1 ek C 5000000 cycles, DC-13, 24 V, 10 W, çalisma hizi: <= 60 cyc/mn, yük faktörü: 0.5uyumluluk standardı IEC 60947-5-1 ek C 5000000 cycles, DC-13, 48 V, 7 W, çalisma hizi: <= 60 cyc/mn, yük faktörü: 0.5uyumluluk standardı IEC 60947-5-1 ek C   mekanik dayanıklılık 10000000 cycles   genişlik 30 mm   yükseklik 133...173 mm   derinlik 48 mm   ürün ağırlığı 0.2 kg   terminallerin açıklaması ISO n°1 (13-14)NO (21-22)NC

Ortam darbe dayanımı 15 gn (süre = 11 ms)uyumluluk standardı IEC 60068-2-27   titreşim direnci 25 gn[Alan](f =[Alan]10...500 Hz) uyumluluk standardı IEC 60068-2-6   IP koruma derecesi IP65uyumluluk standardı IEC 60529   IK koruma derecesi IK04uyumluluk standardı EN 50102   aşırı gerilim kategorisi Sınıf IIuyumluluk standardı IEC 61140 Sınıf IIuyumluluk standardı NF C 20-030   çalışma için ortam hava sıcaklığı -25...70 °C   depolama için ortam hava sıcaklığı -40...70 °C   koruyucu bakım TC   ürün sertifikaları CCC CSA UL   standartlar EN 60204-1 EN 60947-5-1 IEC 60204-1 IEC 60947-5-1 UL 508 CSA C22.2 No 14

Sürdürülebilirlik Teklifi Sürdürülebilir teklif durumu Green Premium ürünü   RoHS Compliant - since 0953 - Schneider Electric declaration of conformity   REACh Referans eşiğin üzerinde SVHC içermez   Ürünün çevresel profili Mevcut   Ürün kullanım ömrü sonu talimatları Özel geri dönüşüm işlemlerine gerek yoktur

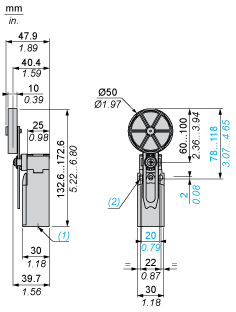

Dimensions

(1)1 tapped entry for M20 x 1.5(2)Ø: 2 elongated holes Ø 4.3 x 6.3 on 22 mm centres, 2 holes Ø 4.3 on 20 mm centres.

Mounting with Cable EntryPosition of Cable Gland

(1)Recommended(2)To be avoided

Mounting with Rotary Heads and LeversType of Cam

(1)Recommended(2)To be avoided
