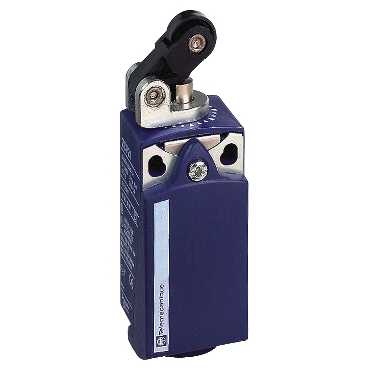

XCKP2121G11

Ana Ürün serisi OsiSense XC   seri adı Standart biçim   ürün ya da bileşen tipi Limit anahtarı   cihaz kısa adı XCKP   sensör tasarımı Kompakt biçimli Euyumluluk standardı CENELEC EN 50047   gövde tipi Sabit   başlık tipi Pim başlığı   malzeme Plastik   gövde malzemesi Plastik   başlık malzemesi Zamak   sabitleme modu Gövdeyle   çalışma başlığının hareketi Lineer   operatörün tipi Yaylı dönüş makara manivelası pimi thermoplastik   yaklaşım tipi Yanal yaklaşım 1 yön   kutupların sayısı 2   kontak tipi ve düzenleme 1 NK + 1 NA   kontak işlemi Ani hareketli

Tamamlayıcı anahtar çalıştırma 30° kam aracılığıyla   elektrikli bağlantı Vida kelepçesi terminalleri, kelepçeleme kapasitesi: 1 x 0,34...2 x 1,5 mm²   kablo girişi Pg 11 kablo rakoru için 1 giriş tapped   kontak yalıtım biçimi Zb   pozitif açıklık Ile   pozitif açıklık minimum gücü 18 N   minimum açma gücü 6 N   maksimum çalıştırma hızı 1 m/s   tekrarlama doğruluğu Açma noktalarında 0,1 mm 1 milyon çalışma döngüsü ile   kontak kodu gösterimi Q300, DC-13 (Ue = 250 V, Ie = 0,27 A) uyumluluk standardı EN/IEC 60947-5-1 ek A A300, AC-15 (Ue = 240 V, Ie = 3 A) , Ithe = 10 Auyumluluk standardı EN/IEC 60947-5-1 ek A   [Ui] nominal yalıtım voltajı 500 V kirlilik derecesi 3uyumluluk standardı IEC 60947-1 300 Vuyumluluk standardı UL 508 300 Vuyumluluk standardı CSA C22.2 No 14   terminaller arasında direnç <= 25 MOhmuyumluluk standardı IEC 60255-7 kategori 3   [Uimp] nominal darbe dayanım voltajı 6 kVuyumluluk standardı IEC 60664 6 kVuyumluluk standardı IEC 60947-1   kısa devre koruması 10 A tarafindan gG kartuş sigorta   elektrik dayanıklılığı 5000000 cycles, DC-13, 120 V, 4 W, çalisma hizi: <= 60 cyc/mn, yük faktörü: 0.5uyumluluk standardı IEC 60947-5-1 ek C 5000000 cycles, DC-13, 24 V, 10 W, çalisma hizi: <= 60 cyc/mn, yük faktörü: 0.5uyumluluk standardı IEC 60947-5-1 ek C 5000000 cycles, DC-13, 48 V, 7 W, çalisma hizi: <= 60 cyc/mn, yük faktörü: 0.5uyumluluk standardı IEC 60947-5-1 ek C   mekanik dayanıklılık 15000000 cycles   genişlik 31 mm   yükseklik 65 mm   derinlik 30 mm   ürün ağırlığı 0.105 kg   terminallerin açıklaması ISO n°1 (13-14)NO (21-22)NC

Ortam darbe dayanımı 50 gn (süre = 11 ms)uyumluluk standardı IEC 60068-2-27   titreşim direnci 25 gn[Alan](f =[Alan]10...500 Hz) uyumluluk standardı IEC 60068-2-6   IP koruma derecesi IP66uyumluluk standardı IEC 60529 IP67uyumluluk standardı IEC 60529   IK koruma derecesi IK04uyumluluk standardı EN 50102   elektrik çarpmasına karşı koruma sınıfı Sınıf IIuyumluluk standardı IEC 61140 Sınıf IIuyumluluk standardı NF C 20-030   çalışma için ortam hava sıcaklığı -25...70 °C   depolama için ortam hava sıcaklığı -40...70 °C   koruyucu bakım TC   ürün sertifikaları CCC CSA UL   standartlar EN 60204-1 EN 60947-5-1 IEC 60204-1 IEC 60947-5-1 UL 508 CSA C22.2 No 14

Sürdürülebilirlik Teklifi Sürdürülebilir teklif durumu Green Premium ürünü   RoHS Uyumlu - 1002'den itibaren - Schneider Electric uyumluluk beyanı   REACh Referans eşiğin üzerinde SVHC içermez

Dimensions

(1)Tapped entry for Pg 11 cable gland(2)2 elongated holes Ø 4.3 x 6.3 mm on 22 mm centres, 2 holes Ø 4.3 on 20 mm centres.(3)2 x Ø 3 holes for support studs, depth 4 mm.

Mounting with Cable EntryPosition of Cable Gland

(1)Recommended(2)To be avoided

Mounting with Rotary Heads and LeversType of Cam

(1)Recommended(2)To be avoided

Setting-up with Head ZCE01 and ZCE09

(1)Tightening torque (Min : 1) (Max : 1.5)(2)Tightening torque (Min : 0.8) (Max : 1.2)
