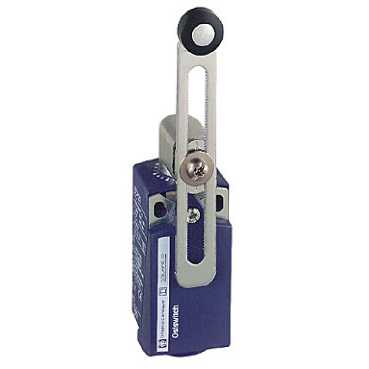

XCKP2145G11
  • XCKP2145G11
  • XCKP2145G11
  • XCKP2145G11
  • XCKP2145G11

Ana
Ürün serisi OsiSense XC
seri adı Standart biçim
ürün ya da bileşen tipi Limit anahtarı
cihaz kısa adı XCKP
sensör tasarımı Kompakt
gövde tipi Sabit
başlık tipi Döner başlık
malzeme Plastik
gövde malzemesi Plastik
başlık malzemesi Zamak
sabitleme modu Gövdeyle
çalışma başlığının hareketi Döner
operatörün tipi Yaylı dönüş makara manivelası thermoplastik (değişken uzunluk)
yaklaşım tipi Yanal yaklaşım 2 yön
kutupların sayısı 2
kontak tipi ve düzenleme 1 NK + 1 NA
kontak işlemi Ani hareketli

Tamamlayıcı
anahtar çalıştırma 30° kam aracılığıyla
elektrikli bağlantı Vida kelepçesi terminalleri, kelepçeleme kapasitesi: 1 x 0,34...2 x 1,5 mm²
kablo girişi Pg 11 kablo rakoru için 1 giriş tapped
kontak yalıtım biçimi Zb
pozitif açıklık Ile
pozitif açıklık minimum torku 0.25 N.m
minimum açma torku 0.1 N.m
maksimum çalıştırma hızı 1.5 m/s
tekrarlama doğruluğu Açma noktalarında 0,1 mm 1 milyon çalışma döngüsü ile
kontak kodu gösterimi Q300, DC-13 (Ue = 250 V, Ie = 0,27 A) uyumluluk standardı EN/IEC 60947-5-1 ek A
A300, AC-15 (Ue = 240 V, Ie = 3 A) , Ithe = 10 Auyumluluk standardı EN/IEC 60947-5-1 ek A

[Ui] nominal yalıtım voltajı 500 V kirlilik derecesi 3uyumluluk standardı IEC 60947-1
300 Vuyumluluk standardı UL 508
300 Vuyumluluk standardı CSA C22.2 No 14

terminaller arasında direnç <= 25 MOhmuyumluluk standardı IEC 60255-7 kategori 3
[Uimp] nominal darbe dayanım voltajı 6 kVuyumluluk standardı IEC 60664
6 kVuyumluluk standardı IEC 60947-1

kısa devre koruması 10 A tarafindan gG kartuş sigorta
elektrik dayanıklılığı 5000000 cycles, DC-13, 120 V, 4 W, çalisma hizi: <= 60 cyc/mn, yük faktörü: 0.5uyumluluk standardı IEC 60947-5-1 ek C
5000000 cycles, DC-13, 24 V, 10 W, çalisma hizi: <= 60 cyc/mn, yük faktörü: 0.5uyumluluk standardı IEC 60947-5-1 ek C
5000000 cycles, DC-13, 48 V, 7 W, çalisma hizi: <= 60 cyc/mn, yük faktörü: 0.5uyumluluk standardı IEC 60947-5-1 ek C

mekanik dayanıklılık 10000000 cycles
genişlik 31 mm
yükseklik 65 mm
derinlik 30 mm
ürün ağırlığı 0.145 kg
terminallerin açıklaması ISO n°1 (13-14)NO
(21-22)NC


Ortam
darbe dayanımı 50 gn (süre = 11 ms)uyumluluk standardı IEC 60068-2-27
titreşim direnci 25 gn[Alan](f =[Alan]10...500 Hz) uyumluluk standardı IEC 60068-2-6
IP koruma derecesi IP66uyumluluk standardı IEC 60529
IP67uyumluluk standardı IEC 60529

IK koruma derecesi IK04uyumluluk standardı EN 50102
elektrik çarpmasına karşı koruma sınıfı Sınıf IIuyumluluk standardı IEC 61140
Sınıf IIuyumluluk standardı NF C 20-030

çalışma için ortam hava sıcaklığı -25...70 °C
depolama için ortam hava sıcaklığı -40...70 °C
koruyucu bakım TC
ürün sertifikaları CCC
CSA
UL

standartlar EN 60204-1
EN 60947-5-1
IEC 60204-1
IEC 60947-5-1
UL 508
CSA C22.2 No 14


Sürdürülebilirlik Teklifi
Sürdürülebilir teklif durumu Green Premium ürünü
RoHS Uyumlu - 1002'den itibaren - Schneider Electric uyumluluk beyanı
REACh Referans eşiğin üzerinde SVHC içermez


Dimensions



(1)Tapped entry for Pg 11 cable gland(2)2 elongated holes Ø 4.3 x 6.3 mm on 22 mm centres, 2 holes Ø 4.3 on 20 mm centres.(3)2 x Ø 3 holes for support studs, depth 4 mm.



Mounting with Cable EntryPosition of Cable Gland


(1)Recommended(2)To be avoided



Mounting with Rotary Heads and LeversType of Cam


(1)Recommended(2)To be avoided



Setting-up with Head ZCE01 and ZCE09


(1)Tightening torque (Min : 1) (Max : 1.5)(2)Tightening torque (Min : 0.8) (Max : 1.2)
