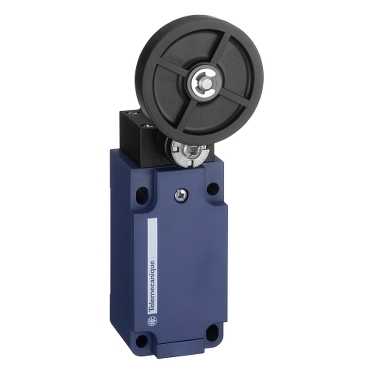

XCKS139
  • XCKS139
  • XCKS139
  • XCKS139
  • XCKS139

Ana
Ürün serisi OsiSense XC
seri adı Standart biçim
ürün ya da bileşen tipi Limit anahtarı
cihaz kısa adı XCKS
sensör tasarımı -
gövde tipi Sabit
başlık tipi Döner başlık
malzeme Plastik
gövde malzemesi Plastik
başlık malzemesi Plastik
sabitleme modu Gövdeyle
çalışma başlığının hareketi Döner
operatörün tipi Yaylı dönüş makara manivelası elastomer (makara çapı 50 mm)
yaklaşım tipi Yanal yaklaşım 1 veya 2 programlanabilir yön
kablo girişi Pg 13.5 kablo rakoru için 1 giriş tapped, kablo dis çapi: 9...12 mm
kutupların sayısı 2
kontak tipi ve düzenleme 1 NK + 1 NA
kontak işlemi Ani hareketli

Tamamlayıcı
anahtar çalıştırma 30° kam aracılığıyla
elektrikli bağlantı Vida kelepçesi terminalleri, kelepçeleme kapasitesi: 1 x 0,34...2 x 1,5 mm²
kontak yalıtım biçimi Zb
adımların sayısı 1
pozitif açıklık Olmadan
minimum açma torku 0.1 N.m
minimum çalıştırma hızı 0.01 m/min
maksimum çalıştırma hızı 1.5 m/s
kontak kodu gösterimi A300, AC-15 (Ue = 240 V, Ie = 3 A) uyumluluk standardı EN/IEC 60947-5-1 ek A
Q300, DC-13 (Ue = 250 V, Ie = 0,27 A) uyumluluk standardı EN/IEC 60947-5-1 ek A

[Ithe] klasik muhafazalı termik akım 10 A AC
[Ui] nominal yalıtım voltajı 500 V kirlilik derecesi 3uyumluluk standardı IEC 60947-1
300 Vuyumluluk standardı UL 508
300 Vuyumluluk standardı CSA C22.2 No 14

terminaller arasında direnç <= 25 MOhmuyumluluk standardı IEC 60255-7 kategori 3
[Uimp] nominal darbe dayanım voltajı 6 kVuyumluluk standardı IEC 60664
6 kVuyumluluk standardı IEC 60947-1

kısa devre koruması 10 A tarafindan gG kartuş sigorta
elektrik dayanıklılığı 5000000 cycles, DC-13, endüktif yük tipi, 120 V, 4 W, çalisma hizi: <= 60 cyc/mn, yük faktörü: 0.5uyumluluk standardı IEC 60947-5-1 ek C
5000000 cycles, DC-13, endüktif yük tipi, 24 V, 10 W, çalisma hizi: <= 60 cyc/mn, yük faktörü: 0.5uyumluluk standardı IEC 60947-5-1 ek C
5000000 cycles, DC-13, endüktif yük tipi, 48 V, 7 W, çalisma hizi: <= 60 cyc/mn, yük faktörü: 0.5uyumluluk standardı IEC 60947-5-1 ek C

mekanik dayanıklılık 20000000 cycles
genişlik 50 mm
yükseklik 144 mm
derinlik 67 mm
ürün ağırlığı 0.175 kg
terminallerin açıklaması ISO n°1 (13-14)NO
(21-22)NC


Ortam
darbe dayanımı 40 gn (süre = 11 ms)uyumluluk standardı IEC 60068-2-27
titreşim direnci [Alan](f =[Alan]10...500 Hz) 25 gnuyumluluk standardı IEC 60068-2-6
IP koruma derecesi IP66uyumluluk standardı IEC 60529
IP67uyumluluk standardı IEC 60529

IK koruma derecesi IK05uyumluluk standardı EN 50102
elektrik çarpmasına karşı koruma sınıfı Sınıf IIuyumluluk standardı IEC 61140
Sınıf IIuyumluluk standardı NF C 20-030

çalışma için ortam hava sıcaklığı -25...70 °C
depolama için ortam hava sıcaklığı -40...70 °C
koruyucu bakım TC
ürün sertifikaları CCC
CSA
UL

standartlar CENELEC EN 50041
EN 60204-1
EN 60947-5-1
IEC 60204-1
IEC 60947-5-1
UL 508
CSA C22.2 No 14


Sürdürülebilirlik Teklifi
Sürdürülebilir teklif durumu Green Premium ürünü
RoHS Compliant - since 1022 - Schneider Electric declaration of conformity
REACh Referans eşiğin üzerinde SVHC içermez
Ürünün çevresel profili Mevcut
Ürün kullanım ömrü sonu talimatları Mevcut

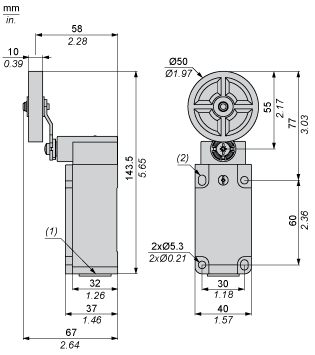

Dimensions


(1)1 tapped entry for Pg 13.5 cable gland(2)2 elongated holes Ø 5.3 x 7.3.



Mounting with Cable EntryPosition of Cable Gland


(1)Recommended(2)To be avoided



Mounting with Rotary Heads and LeversType of Cam


(1)Recommended(2)To be avoided



Setting-upHead Rotation Adjustment


C :1 Nm (+/- 20%) / 8.85 lb-in (+/- 20%)



Setting-upLever Angle Adjustment


C :1 Nm (+/- 20%) / 8.85 lb-in (+/- 20%)



Setting-up with Head ZCKD05Direction of Actuation Programming


C :1 Nm (+/- 20%) / 8.85 lb-in (+/- 20%)
