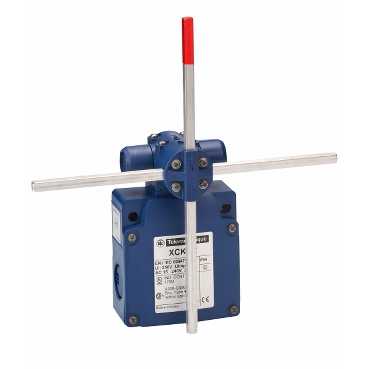

XCKVR54D1H29

Ana Ürün serisi OsiSense XC   seri adı Özel biçim   ürün ya da bileşen tipi Limit anahtarı   ürüne özel uygulama Kaldırma ve mekanik işleme uygulamaları için   cihaz kısa adı XCKMR   gövde tipi Sabit   başlık tipi Döner başlık   malzeme Plastik   gövde malzemesi (PBT+PC)-GF30 FR   başlık malzemesi (PBT+PC)-GF30 FR   sabitleme modu Gövdeyle   çalışma başlığının hareketi Döner   operatörün tipi Sabit çapraz çubuk manivela metal (kare çubuk 6 mm, U = 200 mm)   yaklaşım tipi Yanal yaklaşım 2 yön   kablo girişi M20 x 1,5 kablo rakoru için 1 giriş yivli ve 2 ara deliği, kablo dis çapi: 7...13 mm   kutupların sayısı 4   kontak tipi ve düzenleme 2 x (2 NK)   kontak işlemi Yavaş kesen, kademeli

Tamamlayıcı anahtar çalıştırma Hareketli parçalar aracılığıyla   elektrikli bağlantı Vida kelepçesi terminalleri, kelepçeleme kapasitesi: 1 x 0,5...2 x 2,5 mm²   kontak yalıtım biçimi Zb   adımların sayısı 5 elektrikli konumlar   yön başına kontak bloğu (kontrol devresi) Yön başına 1   pozitif açıklık Ile   pozitif açıklık minimum torku 0.75 N.m   minimum açma torku 0.5 N.m   minimum çalıştırma hızı 6 m/min   maksimum çalıştırma hızı 1.5 m/s 65 ve 95 mm arasında çubukta çalıştırma noktası   maksimum hareket açısı 180 ° -180 °   kontak kodu gösterimi A300, AC-15 (Ue = 240 V, Ie = 3 A) , Ithe = 10 Auyumluluk standardı EN/IEC 60947-5-1 ek A Q150, DC-13 (Ue = 125 V, Ie = 0,55 A) uyumluluk standardı EN/IEC 60947-5-1 ek A   [Ui] nominal yalıtım voltajı 300 Vuyumluluk standardı UL 508 500 V kirlilik derecesi 3uyumluluk standardı EN/IEC 60947-1 300 Vuyumluluk standardı CSA C22.2 No 14   terminaller arasında direnç <= 25 MOhmuyumluluk standardı IEC 60255-7 kategori 3   [Uimp] nominal darbe dayanım voltajı 6 kVuyumluluk standardı EN/IEC 60947-1 6 kVuyumluluk standardı IEC 60664   kısa devre koruması 10 A tarafindan gG kartuş sigorta   mekanik dayanıklılık 1000000 cycles   genişlik 200 mm   yükseklik 200 mm   derinlik 57 mm   ürün ağırlığı 0.32 kg   terminallerin açıklaması ISO n°1 (11-12)NC (21-22)NC

Ortam darbe dayanımı 50 gnuyumluluk standardı EN/IEC 60068-2-27   titreşim direnci 25 gn[Alan](f =[Alan]10...500 Hz) uyumluluk standardı EN/IEC 60068-2-6   IP koruma derecesi IP65uyumluluk standardı EN/IEC 60529   IK koruma derecesi IK04uyumluluk standardı EN 50102   elektrik çarpmasına karşı koruma sınıfı Sınıf IIuyumluluk standardı IEC 60536   çalışma için ortam hava sıcaklığı -25...70 °C   depolama için ortam hava sıcaklığı -40...70 °C   koruyucu bakım TC   ürün sertifikaları CCC CE CSA UL   standartlar EN/IEC 60947-5-1 UL 508 CSA C22.2 No 14

Sürdürülebilirlik Teklifi Sürdürülebilir teklif durumu Green Premium ürünü değil   RoHS Compliant - since 1227 - Schneider Electric declaration of conformity   REACh Referans eşiğin üzerinde SVHC içermez

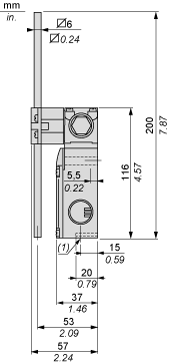

Dimensions

(1)1 tapped entry ISO M20x1.5

Wiring Diagram2 x 2-pole NC+NC Break Before Make, Slow Break (Non Interchangeable Contacts)
