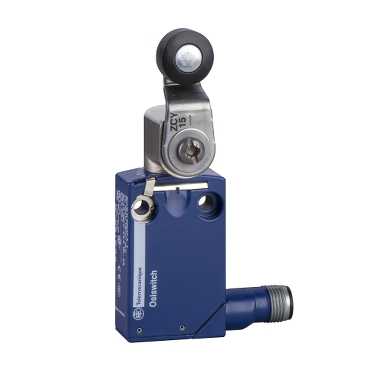

XCMD2115L1

Ana Ürün serisi OsiSense XC   seri adı Standart biçim   ürün ya da bileşen tipi Limit anahtarı   cihaz kısa adı XCMD   sensör tasarımı Minyatür   gövde tipi Sabit   başlık tipi Döner başlık   malzeme Metal   gövde malzemesi Zamak   başlık malzemesi Zamak   sabitleme modu Gövdeyle   çalışma başlığının hareketi Döner   operatörün tipi Yaylı dönüş makara manivelası thermoplastik   yaklaşım tipi Yanal yaklaşım 2 yön   kutupların sayısı 2   kontak tipi ve düzenleme 1 NK + 1 NA   kontak işlemi Ani hareketli

Tamamlayıcı raylar 24/31 mm   anahtar çalıştırma 30° kam aracılığıyla   elektrikli bağlantı Çıkarılabilir kablo konnektörü   kablo uzunluğu 1 m   kablo düzenleme 5 x 0,75 mm²   tel yalıtım malzemesi PvR   kontak yalıtım biçimi Zb   pozitif açıklık Ile   pozitif açıklık minimum gücü 0.5 N   minimum açma gücü 0.1 N   maksimum çalıştırma hızı 1.5 m/s   kontak kodu gösterimi B300, AC-15 (Ue = 240 V, Ie = 1,5 A) uyumluluk standardı EN/IEC 60947-5-1 ek A R300, DC-13 (Ue = 250 V, Ie = 0,1 A) uyumluluk standardı EN/IEC 60947-5-1 ek A   [Ui] nominal yalıtım voltajı 300 V kirlilik derecesi 3uyumluluk standardı UL 508 400 V kirlilik derecesi 3uyumluluk standardı IEC 60947-5-1 300 V kirlilik derecesi 3uyumluluk standardı CSA C22.2 No 14   terminaller arasında direnç <= 25 MOhmuyumluluk standardı IEC 60255-7 kategori 3   [Uimp] nominal darbe dayanım voltajı 4 kVuyumluluk standardı IEC 60664 4 kVuyumluluk standardı IEC 60947-1   kısa devre koruması 6 A tarafindan gG kartuş sigorta   elektrik dayanıklılığı 5000000 cycles, DC-13, 120 V, 1 W, çalisma hizi: <= 60 cyc/mn, yük faktörü: 0.5uyumluluk standardı IEC 60947-5-1 ek C 5000000 cycles, DC-13, 24 V, 3 W, çalisma hizi: <= 60 cyc/mn, yük faktörü: 0.5uyumluluk standardı IEC 60947-5-1 ek C 5000000 cycles, DC-13, 48 V, 2 W, çalisma hizi: <= 60 cyc/mn, yük faktörü: 0.5uyumluluk standardı IEC 60947-5-1 ek C   mekanik dayanıklılık 10000000 cycles   genişlik 30 mm   yükseklik 50 mm   derinlik 16 mm   ürün ağırlığı 0.22 kg

Ortam darbe dayanımı 25 gn (süre = 18 ms)uyumluluk standardı IEC 60068-2-27   titreşim direnci 5 gn[Alan](f =[Alan]10...500 Hz)uyumluluk standardı IEC 60068-2-6   IP koruma derecesi IP68uyumluluk standardı IEC 60529 IP66uyumluluk standardı IEC 60529 IP67uyumluluk standardı IEC 60529   IK koruma derecesi IK06uyumluluk standardı EN 50102   aşırı gerilim kategorisi Sınıf Iuyumluluk standardı NF C 20-030 Sınıf Iuyumluluk standardı IEC 61140   çalışma için ortam hava sıcaklığı -25...70 °C   depolama için ortam hava sıcaklığı -40...70 °C   koruyucu bakım TC   ürün sertifikaları CCC CSA UL   standartlar EN/IEC 60204-1 EN/IEC 60947-5-1 UL 508 CSA C22.2 No 14

Sürdürülebilirlik Teklifi Sürdürülebilir teklif durumu Green Premium ürünü   RoHS Uyumlu - 1002'den itibaren - Schneider Electric uyumluluk beyanı   REACh Referans eşiğin üzerinde SVHC içermez   Ürünün çevresel profili Mevcut   Ürün kullanım ömrü sonu talimatları Özel geri dönüşüm işlemlerine gerek yoktur

Dimensions

(1)2 fixing holes Ø 4.2 mm, counterbored Ø 8 mm by 4 mm deep.(2)External diameter of cable 7.5 mm.

MountingSweep of Connecting Cable

(1)Recommended(2)To be avoided

Mounting with Rotary Heads and LeversType of Cam

(1)Recommended(2)To be avoided

Setting-up with Head ZCE01 and ZCE09

(1)Tightening torque (Min : 1) (Max : 1.5)
