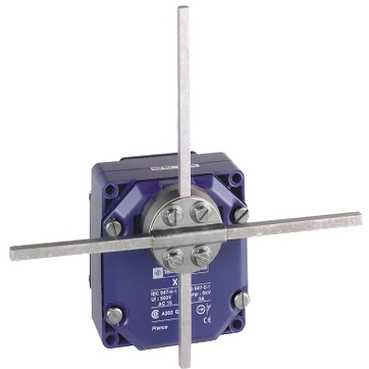

XCRF57
  • XCRF57
  • XCRF57
  • XCRF57

Ana
Ürün serisi OsiSense XC
seri adı Özel biçim
ürün ya da bileşen tipi Limit anahtarı
ürüne özel uygulama Kaldırma ve mekanik işleme uygulamaları için
cihaz kısa adı XCR
sensör tasarımı -
gövde tipi Sabit
başlık tipi Döner başlık
malzeme Metal
sabitleme modu Gövdeyle
çalışma başlığının hareketi Döner
operatörün tipi Metal sabit çapraz çubuk manivela (kare çubuk 6 mm)
yaklaşım tipi 2 yön yanal yaklaşım
elektrikli bağlantı Vida kelepçesi terminalleri, kelepçeleme kapasitesi: 1 x 0,5...2 x 2,5 mm²
kutupların sayısı 4
kontak tipi ve düzenleme 2 x (1 NK + 1 NA)
kontak işlemi Yavaş kesen, önce açan sonra kapayan
yön başına kontak bloğu (kontrol devresi) Yön başına 1
pozitif açıklık Ile

Tamamlayıcı
gövde malzemesi Çinko alaşım
anahtar çalıştırma Hareketli parçalar aracılığıyla
kablo girişi Pg 13.5 kablo rakoru için 1 giriş tapped, kablo dis çapi: 9...12 mmuyumluluk standardı NF C 68-300
kontak yalıtım biçimi Zb
adımların sayısı 1
pozitif açıklık minimum torku 0.7 N.m
minimum açma torku 0.6 N.m
minimum çalıştırma hızı 6 m/min
maksimum çalıştırma hızı 1.5 m/s
maksimum hareket açısı 90 °
-90 °

kontak kodu gösterimi A300, AC-15 240 V, Ie = 3 A)uyumluluk standardı EN/IEC 60947-5-1 ek A
Q300, DC-13 250 V, Ie = 0,27 A)uyumluluk standardı EN/IEC 60947-5-1 ek A

[Ui] nominal yalıtım voltajı 500 V kirlilik derecesi 3uyumluluk standardı IEC 60947-1
500 V kirlilik derecesi 3uyumluluk standardı VDE 0110
300 Vuyumluluk standardı UL 508
300 Vuyumluluk standardı CSA C22.2 No 14

terminaller arasında direnç <= 25 MOhmuyumluluk standardı IEC 60255-7 kategori 3
[Uimp] nominal darbe dayanım voltajı 6 kVuyumluluk standardı IEC 60664
6 kVuyumluluk standardı IEC 60947-1

kısa devre koruması 10 A tarafindan gG kartuş sigorta
elektrik dayanıklılığı 5000000 cycles, DC-13 endüktif yük tipi, 120 V, 4 W, yük faktörü: 0.5, çalisma hizi: <= 60 cyc/mn IEC 60947-5-1 ek C
5000000 cycles, DC-13 endüktif yük tipi, 24 V, 7 W, yük faktörü: 0.5, çalisma hizi: <= 60 cyc/mn IEC 60947-5-1 ek C
5000000 cycles, DC-13 endüktif yük tipi, 48 V, 10 W, yük faktörü: 0.5, çalisma hizi: <= 60 cyc/mn IEC 60947-5-1 ek C

mekanik dayanıklılık 10000000 cycles
genişlik 85 mm
yükseklik 95 mm
derinlik 75 mm
ürün ağırlığı 1.135 kg
terminallerin açıklaması ISO n°1 (13-14)NO
(21-22)NC


Ortam
darbe dayanımı 68 gnuyumluluk standardı IEC 60068-2-27
titreşim direnci 9 gn[Alan](f =[Alan]10...500 Hz)uyumluluk standardı IEC 60068-2-6
IP koruma derecesi IP54uyumluluk standardı IEC 60529
aşırı gerilim kategorisi Sınıf Iuyumluluk standardı NF C 20-030
Sınıf Iuyumluluk standardı IEC 61140

çalışma için ortam hava sıcaklığı -25...70 °C
depolama için ortam hava sıcaklığı -40...70 °C
koruyucu bakım TC
ürün sertifikaları CCC
CSA

standartlar EN 60204-1
EN 60947-5-1
IEC 60204-1
IEC 60947-5-1
NF C 79-130
CSA C22.2 No 14


Sürdürülebilirlik Teklifi
Sürdürülebilir teklif durumu Green Premium ürünü
RoHS Compliant - since 1402 - Schneider Electric declaration of conformity
REACh Referans eşiğin üzerinde SVHC içermez
Ürün kullanım ömrü sonu talimatları Özel geri dönüşüm işlemlerine gerek yoktur

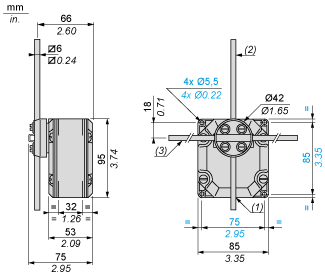

Dimensions


(1)1 tapped entry for n° 13 cable gland.(2)Rod length: 200 mm.(3)Rod length: 300 mm.



Wiring DiagramTwo 2-pole NC + NO Break Before Make, Slow Break


(A)1st contact(B)2nd contact
