XCRT115

Ana Ürün serisi OsiSense XC   seri adı Özel biçim   ürün ya da bileşen tipi Limit anahtarı   ürüne özel uygulama Konveyör kayış kayması izleme için   cihaz kısa adı XCRT   sensör tasarımı -   gövde tipi Sabit   başlık tipi Döner başlık   malzeme Metal   sabitleme modu Gövdeyle   çalışma başlığının hareketi Döner   operatörün tipi Çinko kaplı çelik yaylı dönüş makarası (manivelalı)   yaklaşım tipi 2 yön yanal yaklaşım   elektrikli bağlantı Vida kelepçesi terminalleri, kelepçeleme kapasitesi: 1 x 0,5...2 x 2,5 mm²   kutupların sayısı 2   kontak tipi ve düzenleme 2 K/A   kontak işlemi Ani hareketli   yön başına kontak bloğu (kontrol devresi) Yön başına 2   pozitif açıklık Olmadan

Tamamlayıcı gövde malzemesi Çinko alaşım   anahtar çalıştırma Konveyör bandı aracılığıyla   kablo girişi Pg 13.5 kablo rakoru için 1 giriş tapped, kablo dis çapi: 9...12 mmuyumluluk standardı NF C 68-300   kontak yalıtım biçimi Za   adımların sayısı 2   minimum açma torku 1 N.m   minimum çalıştırma hızı 0.01 m/min   açma açısı 10 ° için hata sinyalleme 18 ° için konveyör bandının durdurulması   maksimum hareket açısı 90 ° -90 °   kontak kodu gösterimi A300, AC-15 240 V, Ie = 3 A)uyumluluk standardı EN/IEC 60947-5-1 ek A Q300, DC-13 250 V, Ie = 0,27 A)uyumluluk standardı EN/IEC 60947-5-1 ek A   [Ui] nominal yalıtım voltajı 500 V kirlilik derecesi 3uyumluluk standardı IEC 60947-1 500 V kirlilik derecesi 3uyumluluk standardı VDE 0110 300 Vuyumluluk standardı UL 508 300 Vuyumluluk standardı CSA C22.2 No 14   terminaller arasında direnç <= 25 MOhmuyumluluk standardı IEC 60255-7 kategori 3   [Uimp] nominal darbe dayanım voltajı 6 kVuyumluluk standardı IEC 60664 6 kVuyumluluk standardı IEC 60947-1   kısa devre koruması 10 A tarafindan gG kartuş sigorta   elektrik dayanıklılığı 5000000 cycles, DC-13 endüktif yük tipi, 120 V, 4 W, yük faktörü: 0.5, çalisma hizi: <= 60 cyc/mn IEC 60947-5-1 ek C 5000000 cycles, DC-13 endüktif yük tipi, 24 V, 7 W, yük faktörü: 0.5, çalisma hizi: <= 60 cyc/mn IEC 60947-5-1 ek C 5000000 cycles, DC-13 endüktif yük tipi, 48 V, 10 W, yük faktörü: 0.5, çalisma hizi: <= 60 cyc/mn IEC 60947-5-1 ek C   mekanik dayanıklılık 300000 cycles   genişlik 85 mm   yükseklik 95 mm   derinlik 75 mm   ürün ağırlığı 1.17 kg   terminallerin açıklaması ISO n°1 (11-12)NC (13-14)NO

Ortam darbe dayanımı 30 gn (süre = 18 ms)uyumluluk standardı IEC 60068-2-27   titreşim direnci 9 gn[Alan](f =[Alan]10...500 Hz)uyumluluk standardı IEC 60068-2-6   IP koruma derecesi IP65uyumluluk standardı IEC 60529   aşırı gerilim kategorisi Sınıf Iuyumluluk standardı NF C 20-030 Sınıf Iuyumluluk standardı IEC 61140   çalışma için ortam hava sıcaklığı -25...70 °C   depolama için ortam hava sıcaklığı -40...70 °C   koruyucu bakım TC   standartlar EN 60204-1 EN 60947-5-1 IEC 60204-1 IEC 60947-5-1 NF C 79-130 CSA C22.2 No 14

Sürdürülebilirlik Teklifi Sürdürülebilir teklif durumu Green Premium ürünü   RoHS Uyumlu - 1019'dan itibaren - Schneider Electric uyumluluk beyanı   REACh Referans eşiğin üzerinde SVHC içermez   Ürün kullanım ömrü sonu talimatları Özel geri dönüşüm işlemlerine gerek yoktur

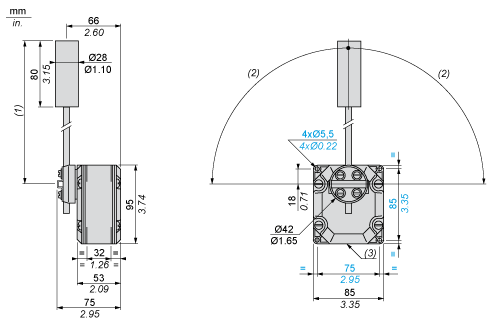

Dimensions

(1)200 mm max. 104 mm min.(2)90° max.(3)1 tapped entry for Pg 13.5 cable gland

Wiring Diagram2 Single-pole CO Snap Action

(A)1^st contact(B)2^nd contact

2 Single-pole CO Snap Action

(A)1^st contact(B)2^nd contact
